作品包括:

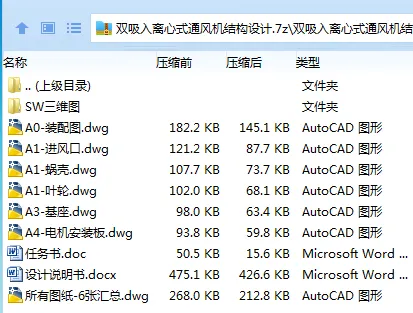

Word设计说明书1份，共22页，约11000字

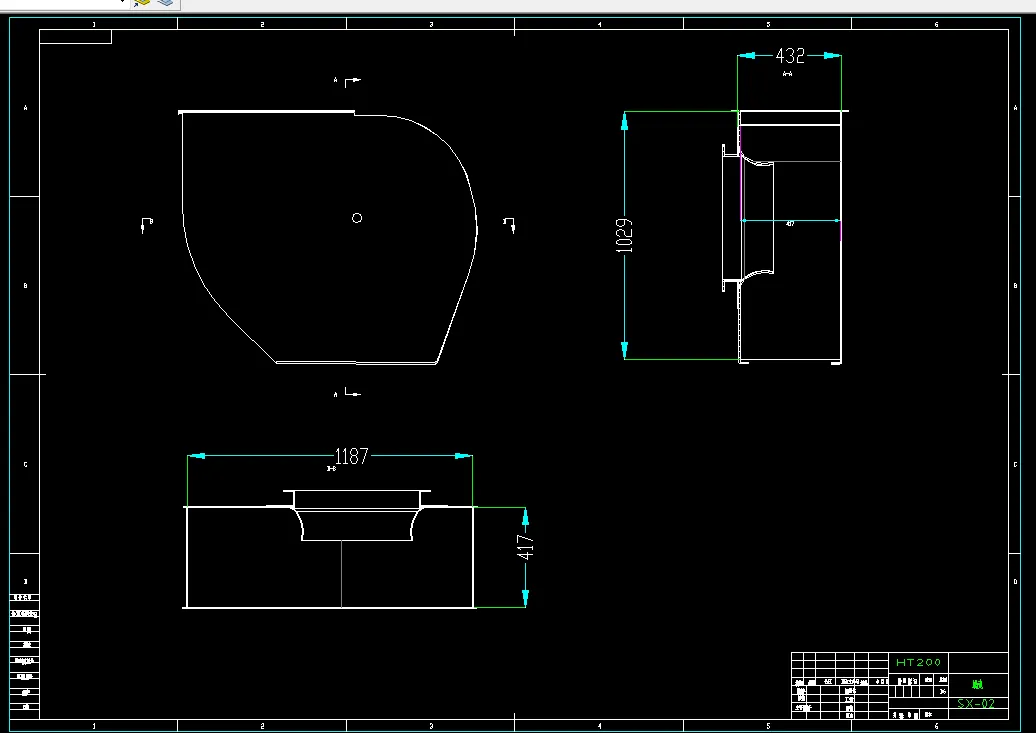

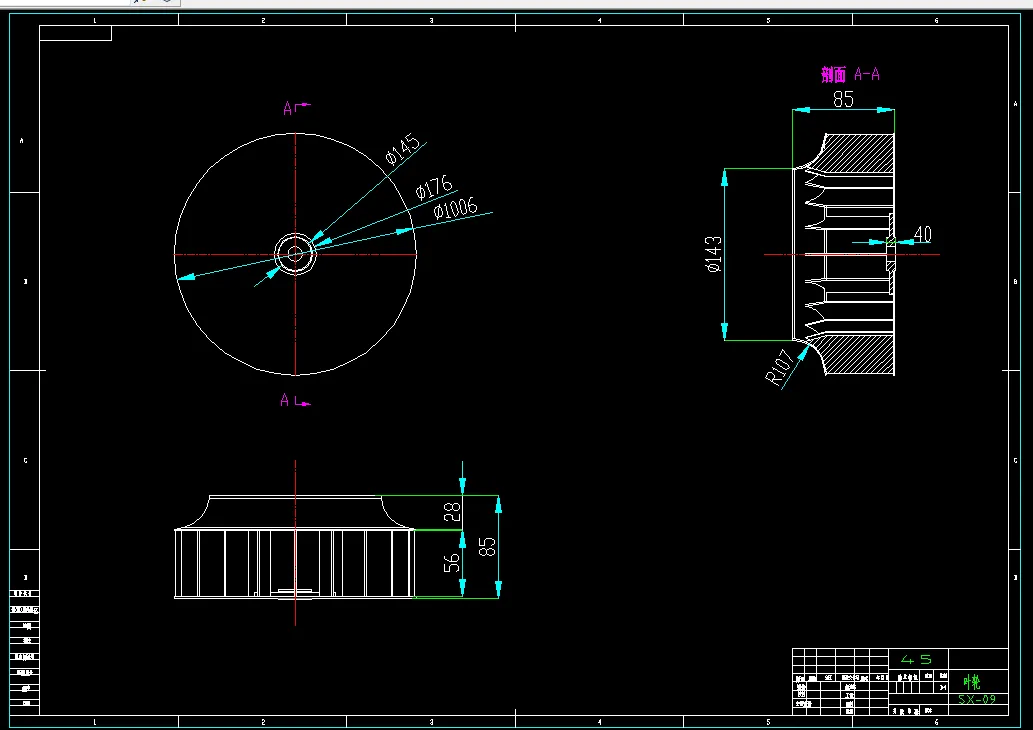

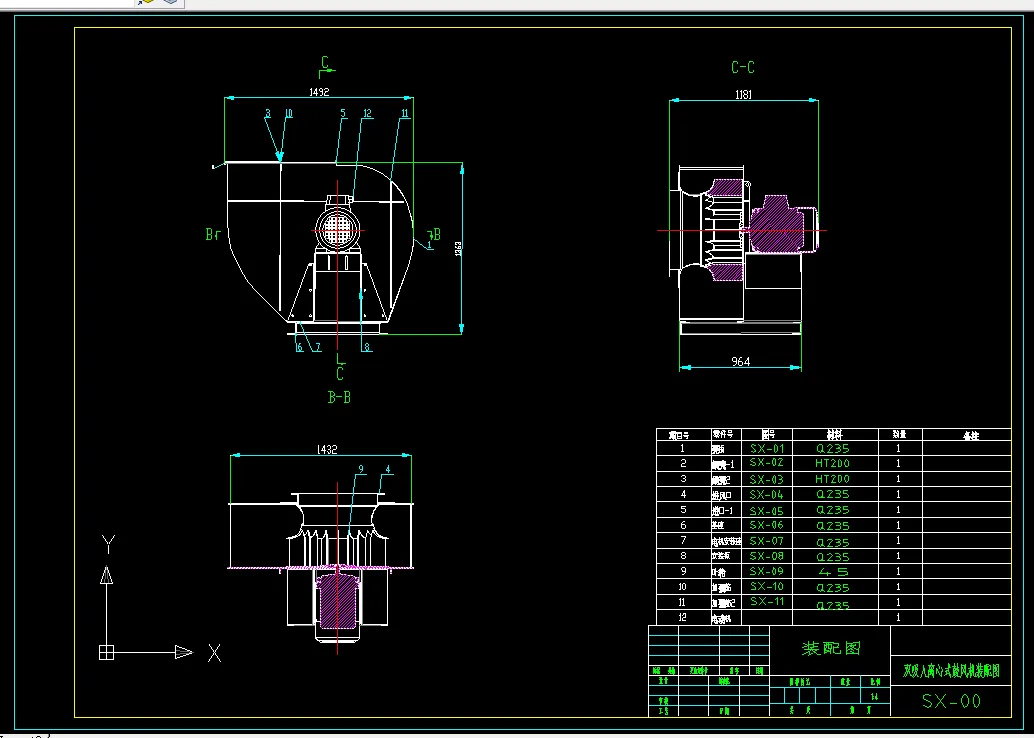

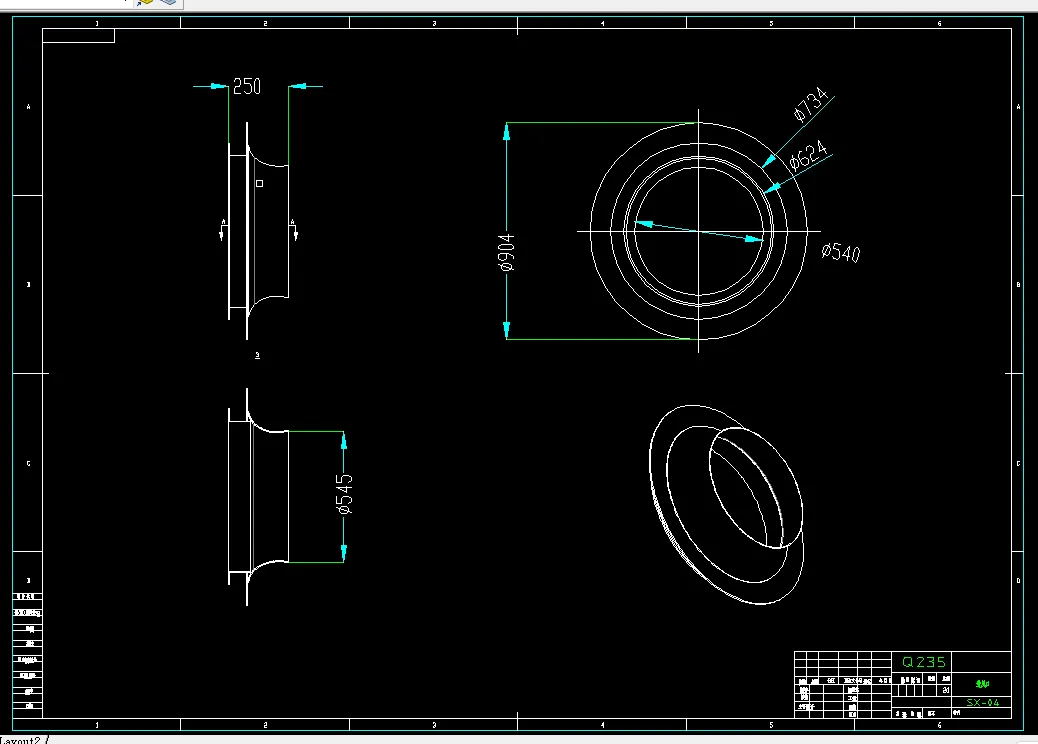

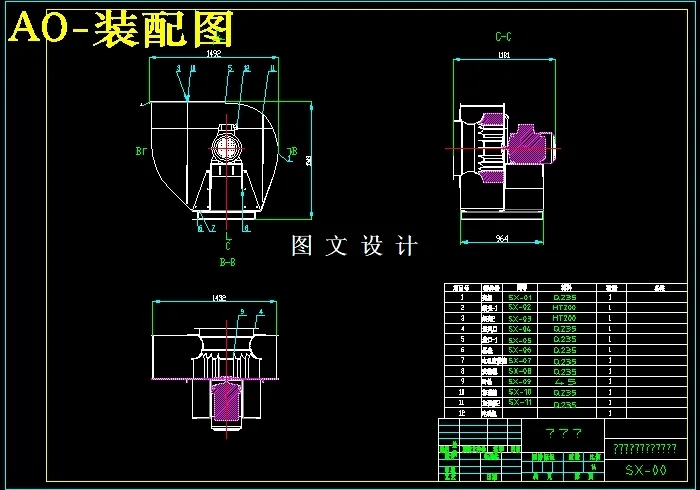

CAD版本图纸，共6张

SW三维图一套

摘要

本文通过对离心式通风机的设计理论的研究。提出了关于高压离心通风机的相似设计理论方法和理论设计方法。用这种方法设计出的高压离心通风机的结构进行了详细设计，包括叶轮参数设计、进风口参数设计、传动组结构设计和蜗壳支架参数科技，通过对各种典型风机设计的理论研究，以及根据锻冶炉通风的要求，最后进行了高压离心通风机的三维建模，并生成工程图图纸。

关键词：离心机、结构设计

目录

通风机结构设计 1

摘要 1

第一章 绪论 4

1.1研究背景 4

1.2通风机概述 5

1.2.1通风机的结构及主要部件 5

1.2.2离心通风机的工作原理 6

1.3国内研究现状 6

第二章通风机的设计方法 9

2.1离心通风机的相似设计 9

2.1.1通风机的相似理论 9

2.1.2通风机的相似设计 9

2.2通风机的理论设计 11

第三章通风机结构设计 12

3.1 通风机叶轮参数设计 12

3.2 通风机进风口参数设计 14

3.3 通风机传动结构设计 17

3.4 通风机蜗壳参数设计 18

第四章通风机零件的三维建模及装配 20

4.1离心通风机零件的三维建模 20

4.2离心通风机的三维装配 21

参考文献 23
