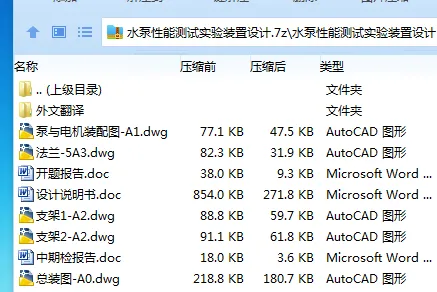

作品包括:

Word设计说明书1份，共54页，约23000字

开题报告一份

外文翻译一份

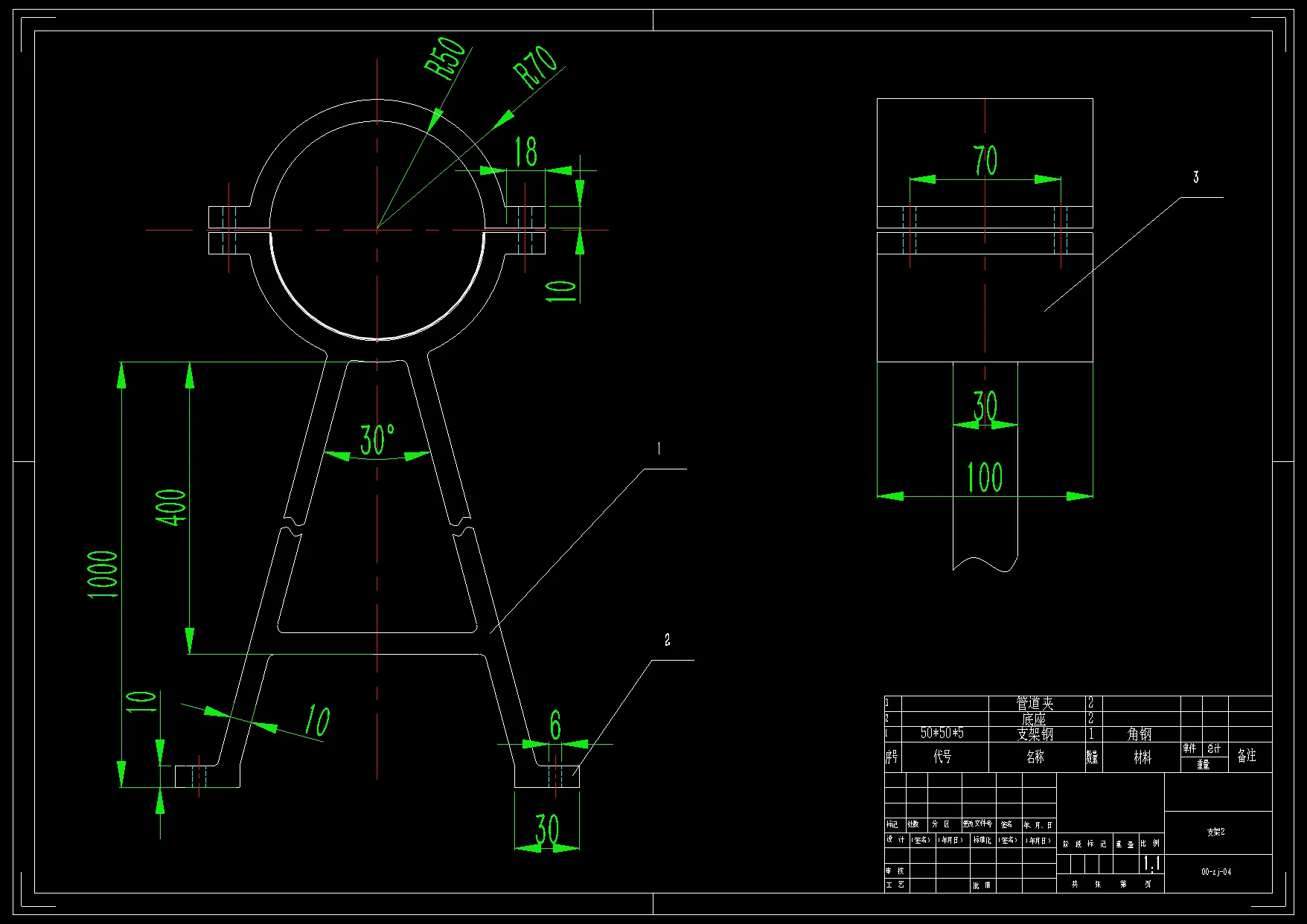

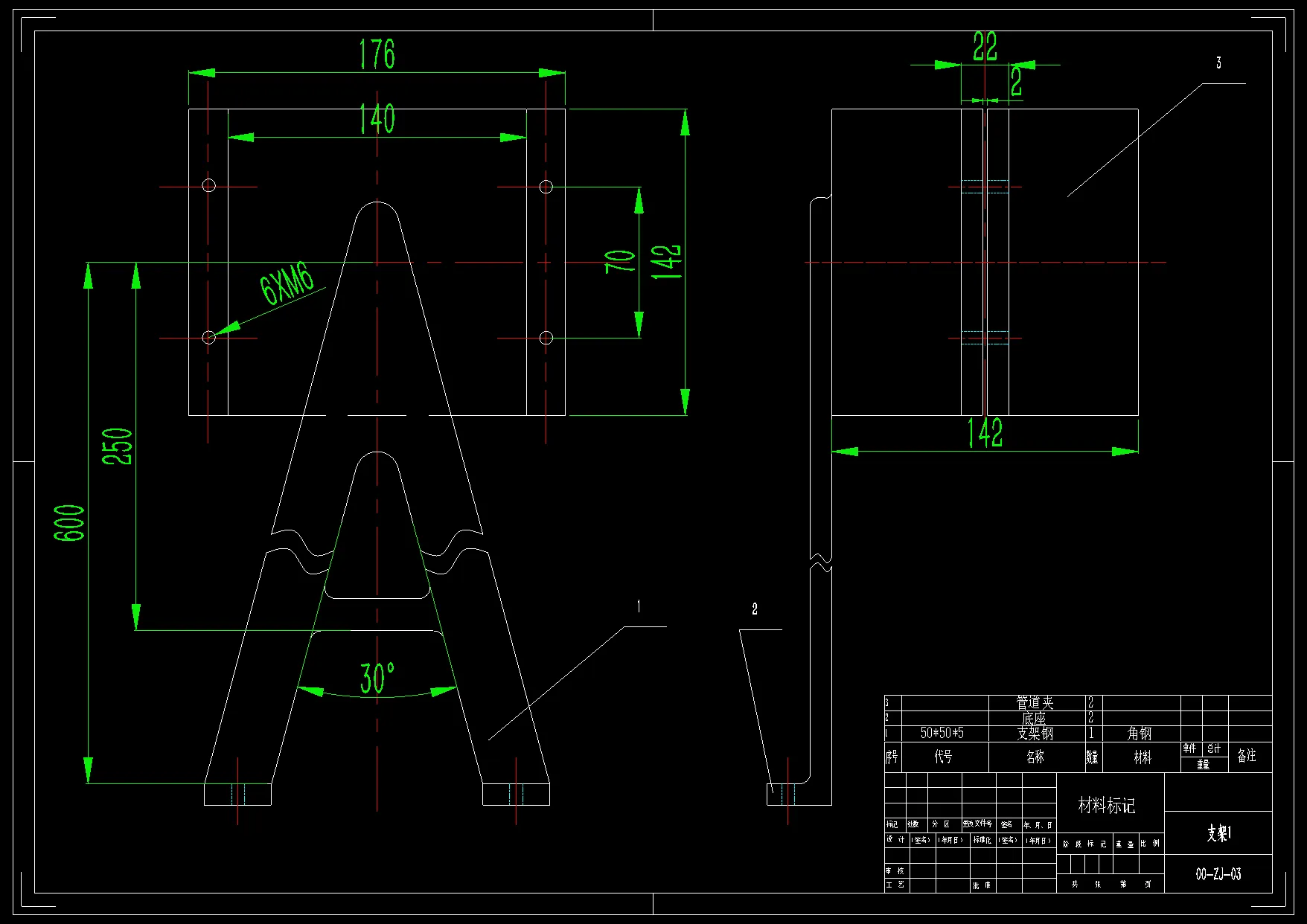

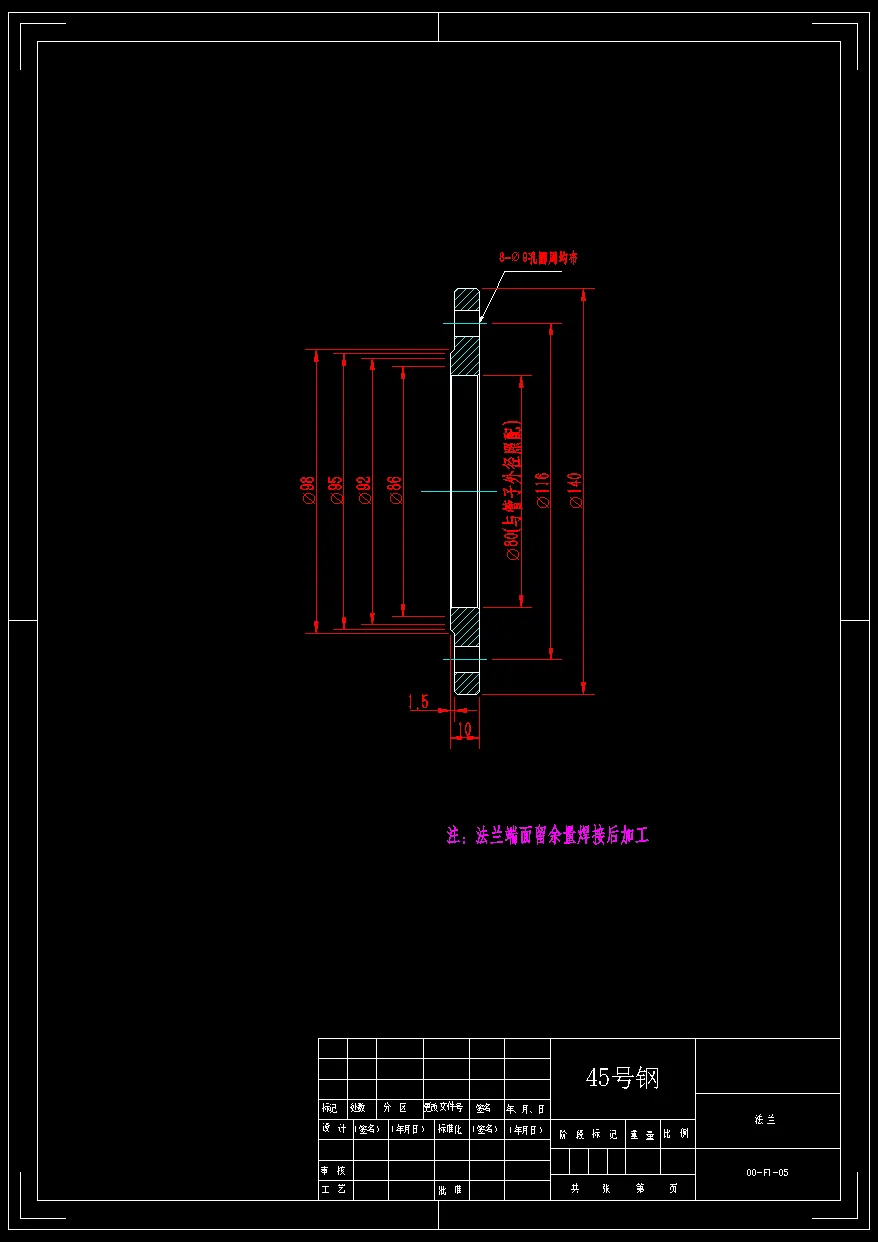

CAD版本图纸，共5张

摘  要

水泵是人类把自然能转变为有用功的发明之一，水泵种类繁多、使用广泛，属于通用类机械。然而由于液体在泵内流动情况十分复杂，运行工况因时因地都有变化要确保水泵在较高的效率范围内安全经济的运行，就必须了解水泵基本原理、性能变化规律，及时检测水泵性能参数，掌握水泵的实际性能曲线，更好地为生产实践服务 ，以达到节能的目的。

目前获得水泵性能参数及这些参数之间的相互关系，主要依赖于性能试验。为了测定离心泵的各项性能参数，从而绘制离心泵性能曲线。我设计了离心泵性能测试开式试验台，通过此次试验可以熟悉离心泵试验装置的布置以及各种仪表仪器的原理及使用方法。通过该试验台对离心泵流量、扬程、轴功率、效率等的测定可以绘制出离心泵性能曲线，进而达到对离心泵性能的深入了解。

本文研究的系统符合国家标准GB/T3216《离心泵、混流泵、轴流泵和旋涡泵试验方法》。

关键词：水泵 性能参数 性能测试 实验装置

目录

 前言 1

1 绪 论 2

1.1 课题来源及意义 2

1.2 国内外水泵测试技术发展概况 3

1.3 离心泵的工作原理 4

1.4 离心泵的主要参数 5

2 离心泵的测试原理及方法 6

2.1性能试验各个参数的测量原理及计算 6

2.1.1 参数测量原理 6

2.1.2 参数测试过程 9

2.2 汽蚀试验原理及方法 12

2.2.1 试验原理 12

2.2.2 试验方法 13

3 系统总体方案设计 16

3.1 设计目标 16

3.2系统方案的设计原则 16

3.2.1 需要采集的变量 17

3.2.2 试验装置设计方案对比 18

3.2.3 管道和水池的设计 20

3.3 阀门的设计 23

3.3.1 阀门的种类及特点 23

3.3.2 阀门的调节机构的选择 25

3.3.3 阀门的选择 26

3.4 泵的选型设计 28

3.4.1泵的选型原则 28

3.4.2泵的具体选择 29

3.5 电动机的选型设计 30

3.6 联轴器的选型设计 31

3.7 转速仪的选型设计 32

3.7.1转速仪的基本原理 32

3.7.2具体选型 32

4 测试仪表的选择 34

4.1流量计的种类及特点 34

4.1.1 流量计的选择 35

4.1.2 流量计的选型原则 37

4.1.3 流量计的具体选择 37

4.2 压力仪器的种类及选择 38

4.2.1 压力仪器的种类 38

4.2.2 压力变送器的选型原则 39

4.2.3 压力变送器的具体选择 39

4.3 取力孔的设计 40

5 实验指导书 42

5.1 实验目的 42

5.2实验内容 42

5.3 实验台介绍 42

5.4 实验原理、方法和手段 43

5.5 实验步骤 44

5.6 实验注意事项 44

5.7 实验报告 44

5.7.1 实验报告要求 44

5.7.2实验数据记录及处理 45

结束语 47

致 谢 48

参考文献 49

附录 50

外文资料与中文翻译 50
