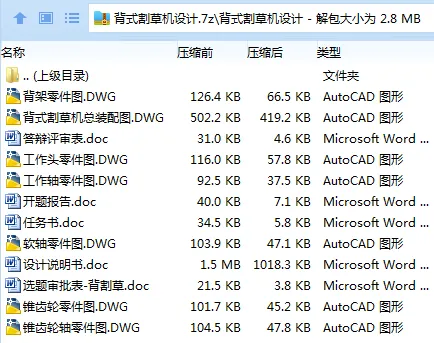

作品包括:

Word版说明书1份，共39页，约16000字

任务书一份

开题报告一份

CAD版本图纸，共7张

摘要

割草机种类很多，大概分为手推式、乘骑式以及背负式。手推式和乘骑式割草机大面积作业较为常见，例如高尔夫球场、大型公园等地的草坪修剪。但是由于其工作能力的设定，大部分体积较大，操作不够灵活，因此不能适应于地形变化等诸多的修剪需要。所以这些场合基本还是由人工修剪，工作效率不是不高。而且手推式和乘骑式不能修剪长度过长的草，所以背负式割草机的出现打破了这一格局。

    本次设计的背式割草机是由背架、动力装置、离合器、软轴、硬轴、刀头和刀片等组成，本设计主要研究的内容是一种能适应多变环境的背式割草机,其研究内容包括割草机的结构参数、工作原理、减震、适应范围、操作舒适度等。并且完成了对背式割草机汽油机、离合器的选择，减速器以及刀片的设计和相对应的验算。本次设计研究背负式割草机不仅能够适应多变的地形，轻便实用，节省劳动力，而且效率较高，常见于农村果树园林，森林等地及牧草收割，研究意义重大。

关键词：背式；割草机；轻便；动力装置

目  录

绪论 1

1.1  概述 1

1.2  割草机的应用范围 1

1.2.1  背式割草机在农业、畜牧业的应用 1

1.2.2  背式割草机在园林业的运用 2

1.3  国内外割草机的发展概况 2

1.3.1  国外割草机的发展状况 2

1.3.2  国内割草机的发展状况 5

1.4  背式割草机研究的目的和意义 7

2  背式割草机的方案设计 8

2.1  背式割草机的比较和选择 8

2.2  背式割草机的组成及工作原理 9

2.2.1  背式割草机的组成 9

2.2.2  背式割草机的工作原理 9

3  背式的割草机的设计 11

3.1  发动机的选择 11

3.2  离合器的选择 12

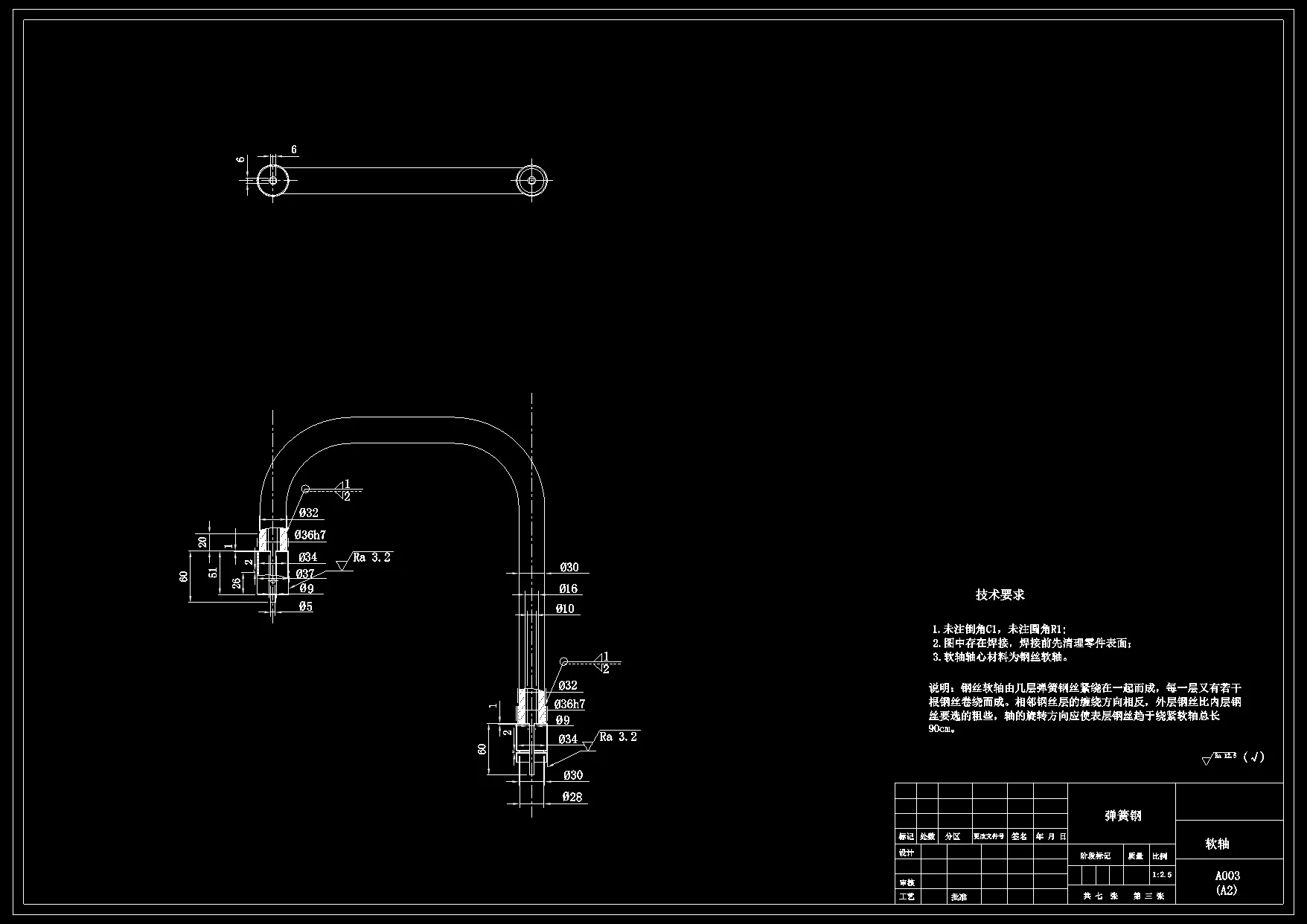

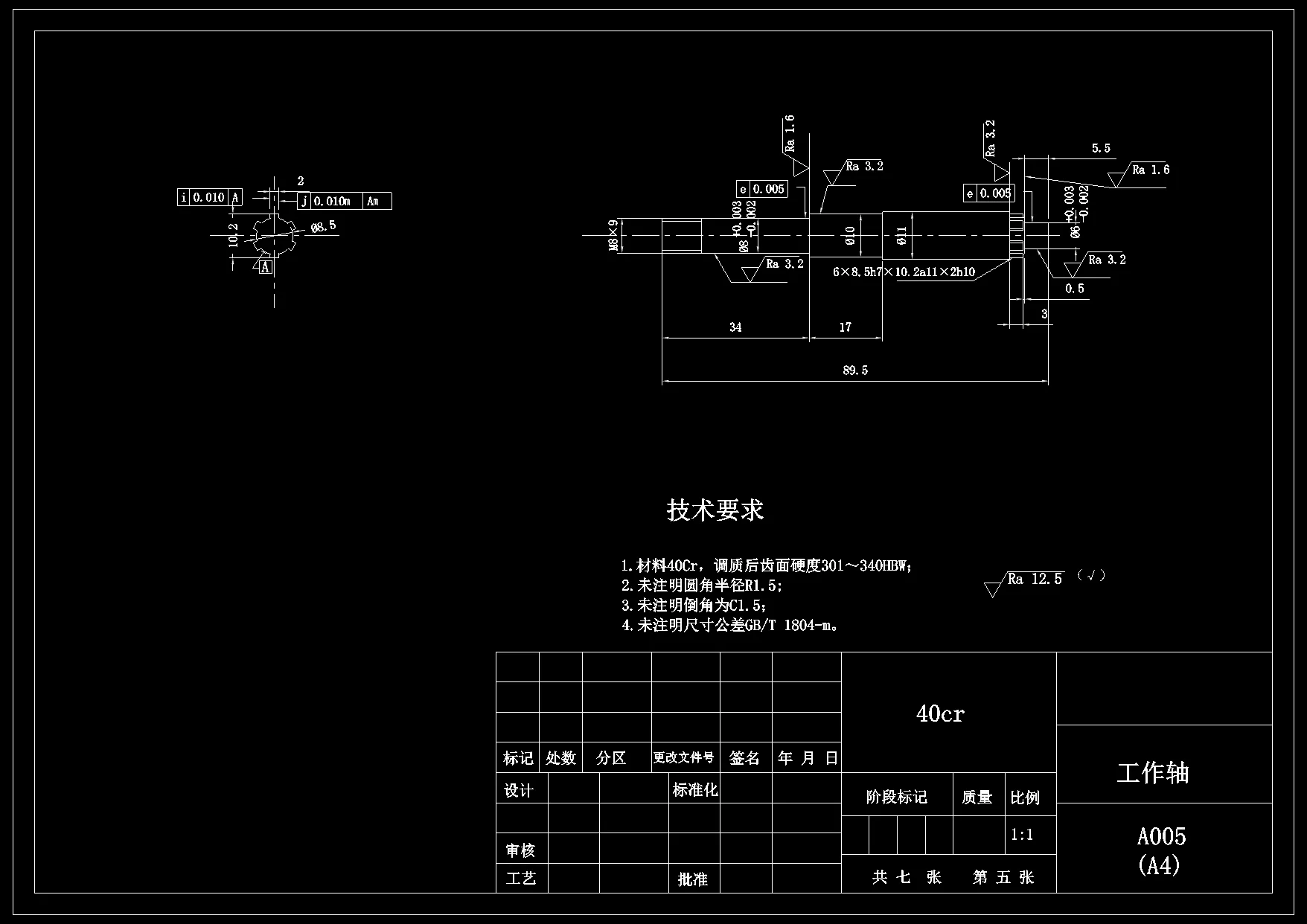

3.3  传动轴的设计 12

3.4  减速器的设计 15

3.4.1  齿轮传动类型 15

3.4.2  齿轮的设计准则 15

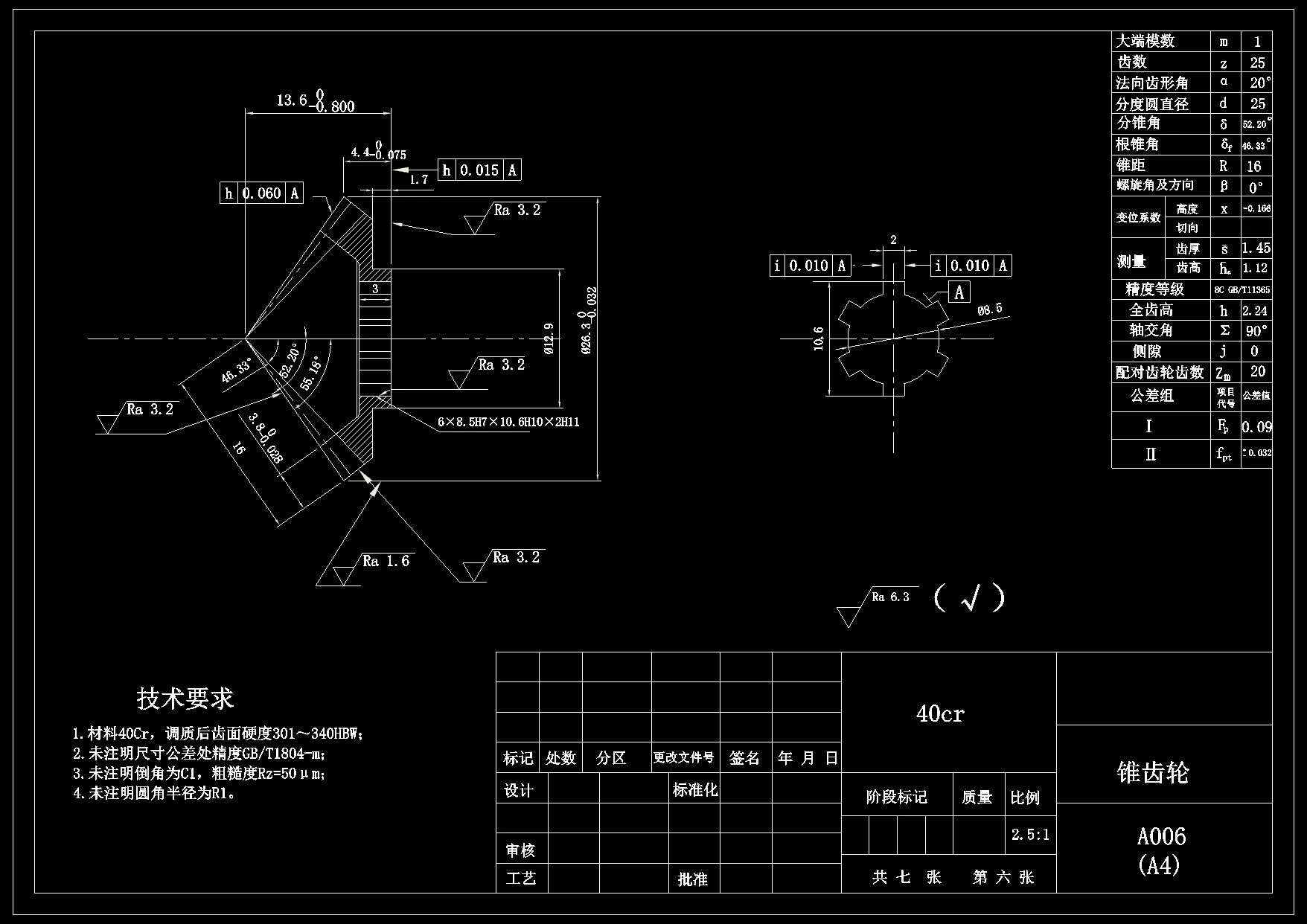

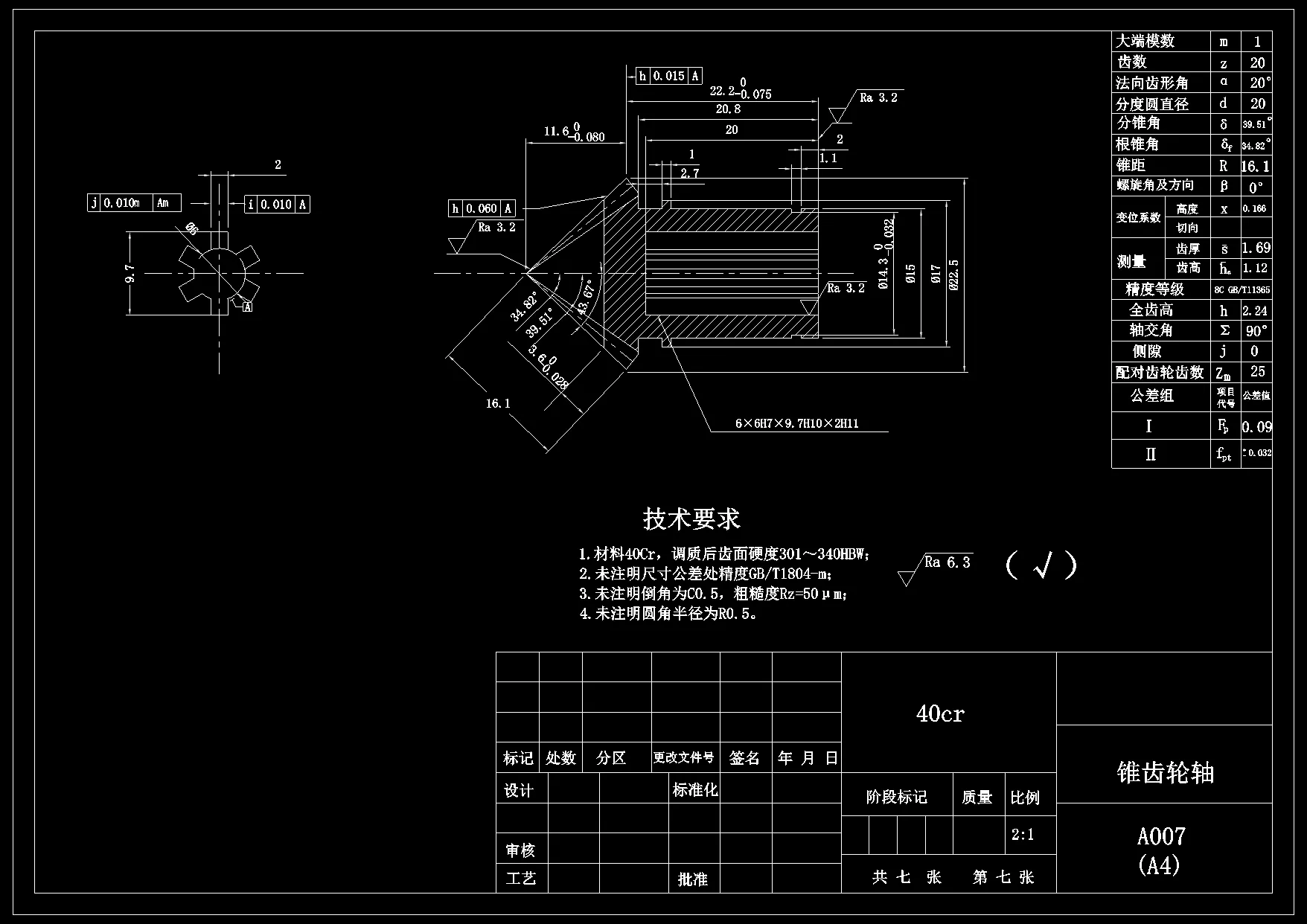

3.4.3  齿轮的材料选择及其热处理 16

3.4.4  齿轮精度的选择 17

3.4.5  齿轮设计计算 17

3.5  背式割草机工作头设计 24

3.6  刀片的选择和设计 26

3.6.1  刀片材料的选择 26

3.6.2  刀片的设计 26

3.7  背式割草机的把手设计 27

3.8  背架、背带设计 29

3.9  背式割草机的减振降噪措施 30

4 重要零部件装配展示 31

4.1  硬轴与齿轮箱装配 31

4.2  软轴与硬轴装配 31

4.3  软轴与离合器装配 32

4.4  刀片的装配 32

4.5  割刀保护罩装配关系 33

4.6  提把装配 33

5  结 论 34

附录 35

参考文献 36

致 谢 37
