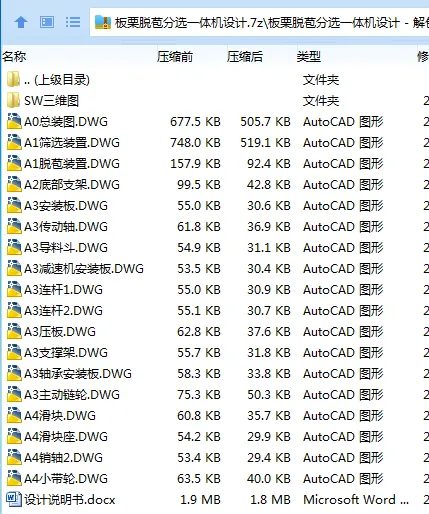

作品包括:

Word版说明书1份，共33页，约14000字

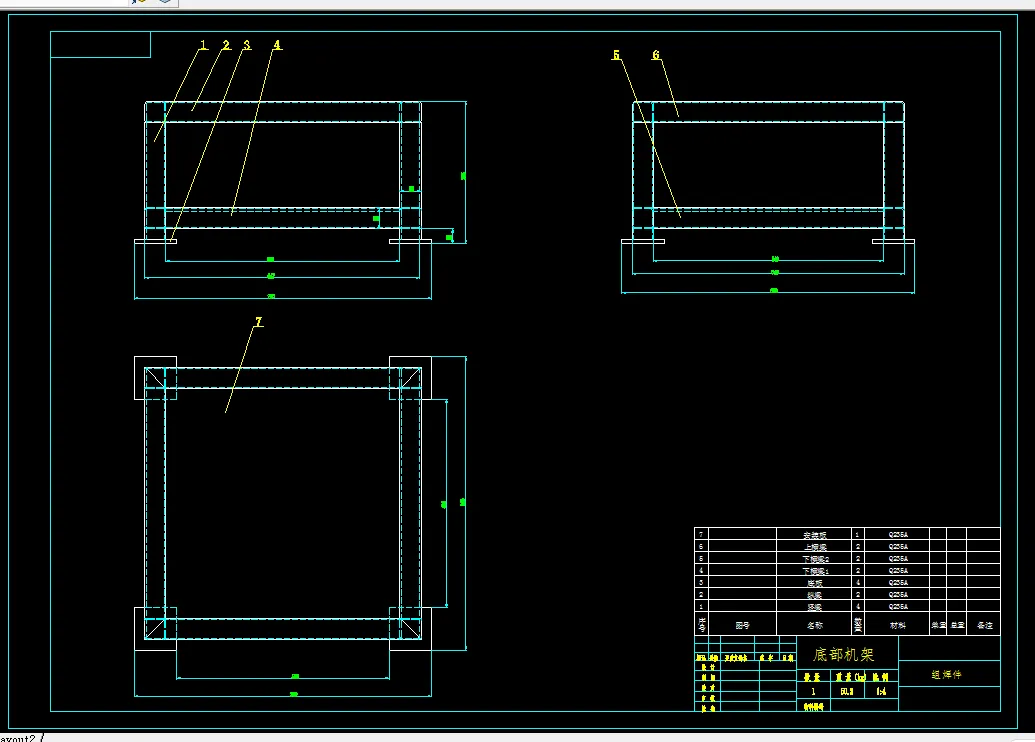

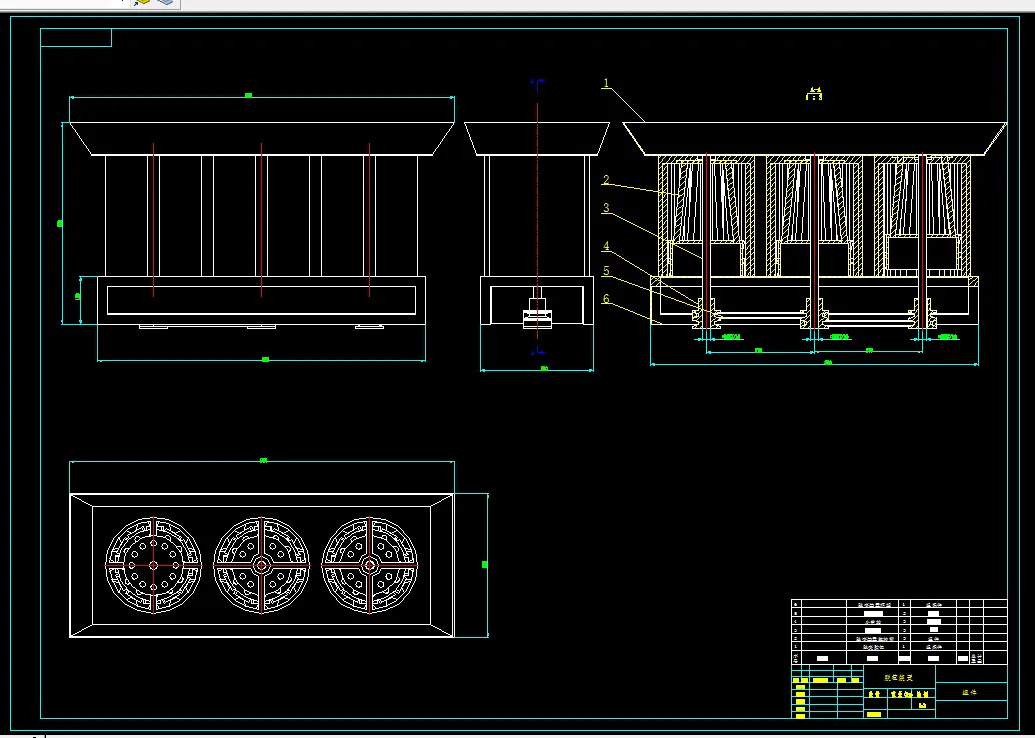

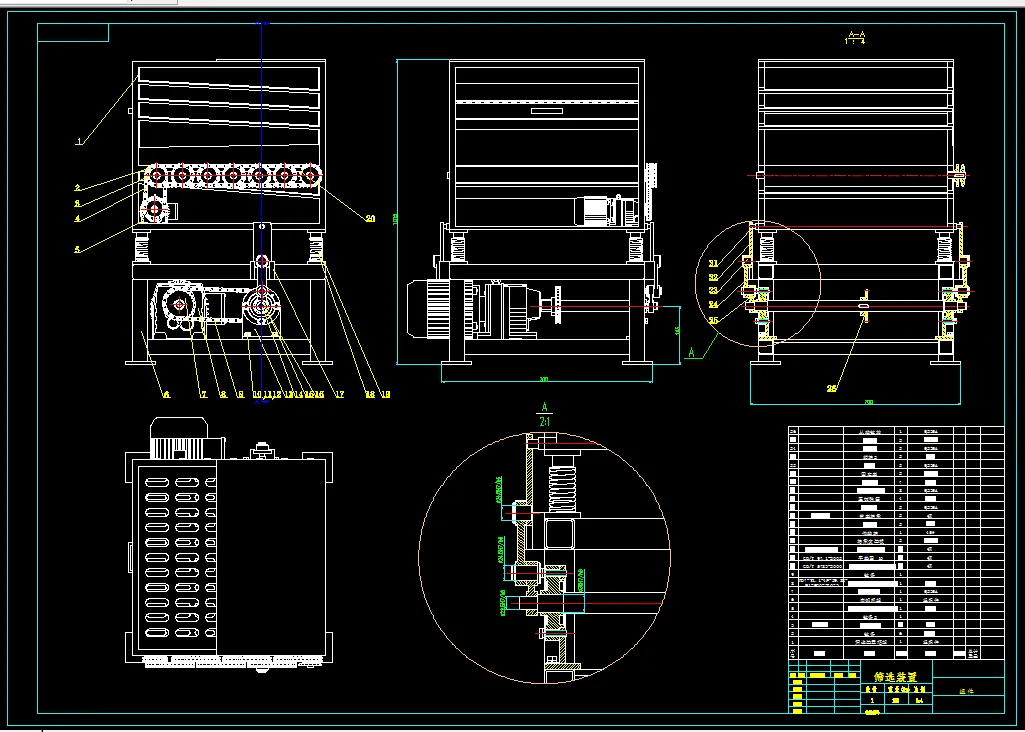

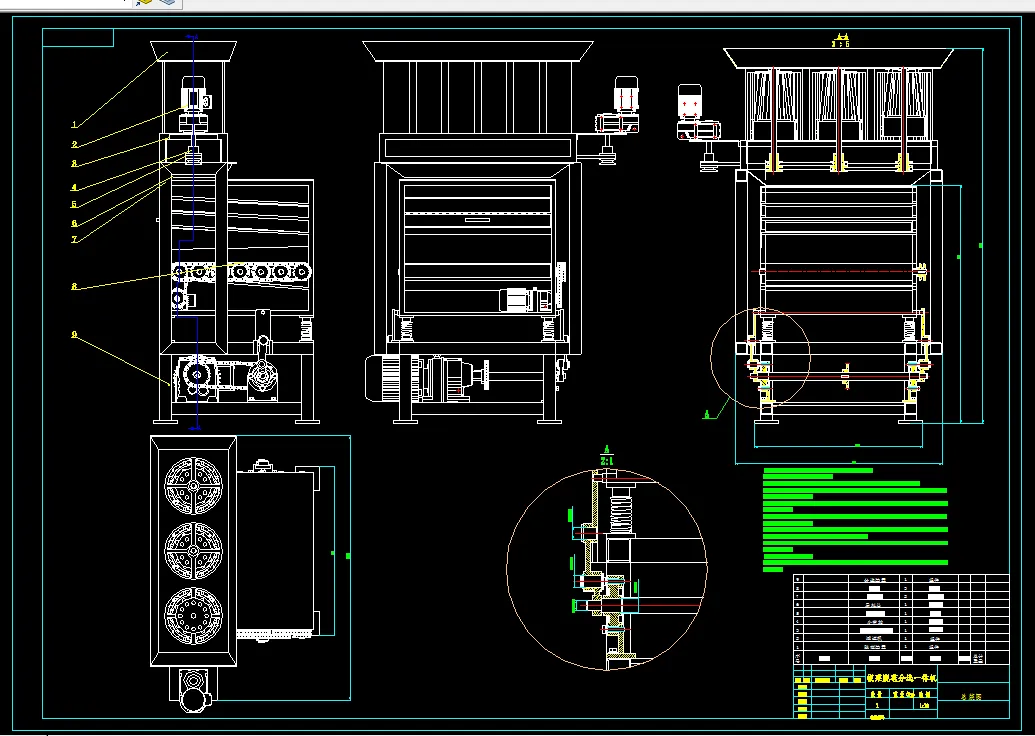

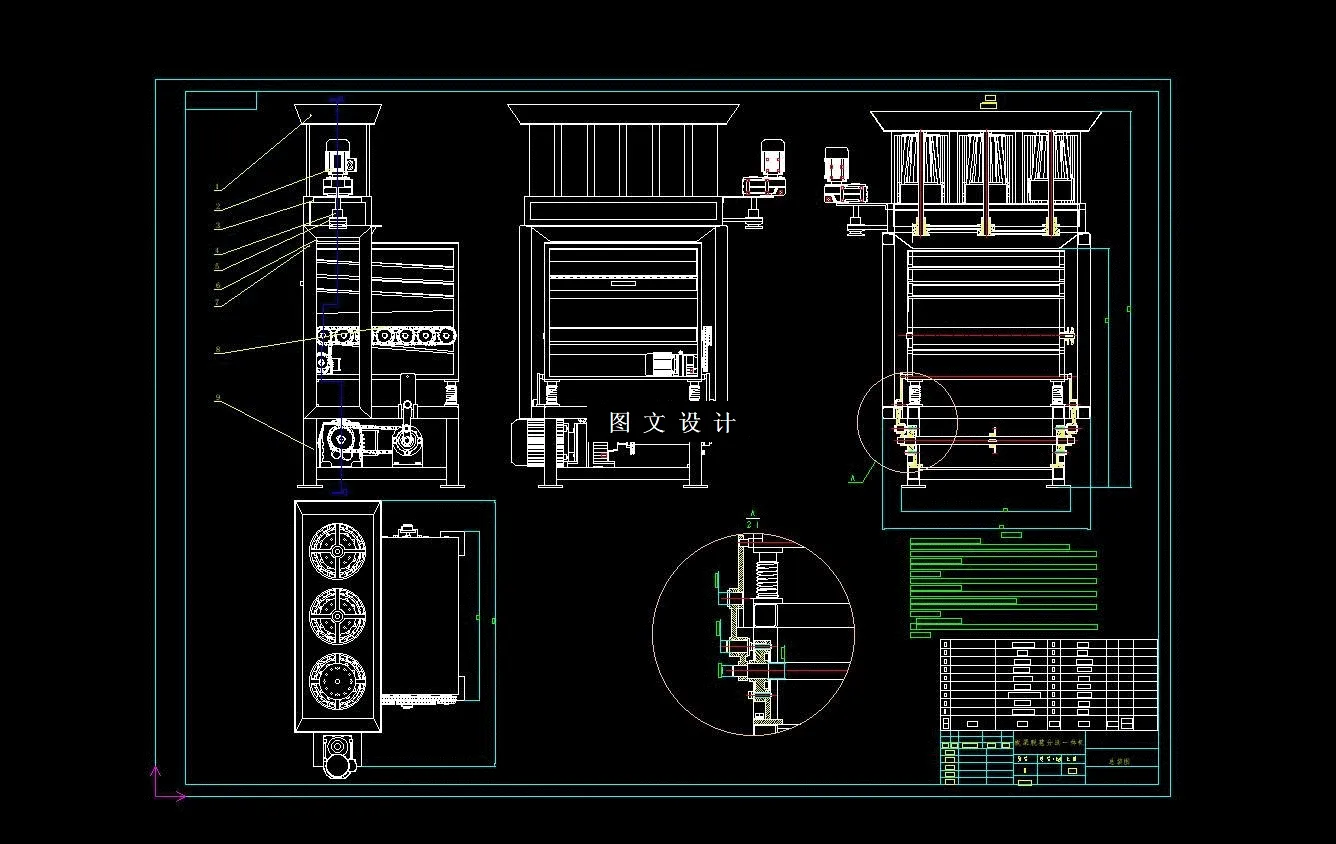

CAD版本图纸，共17张

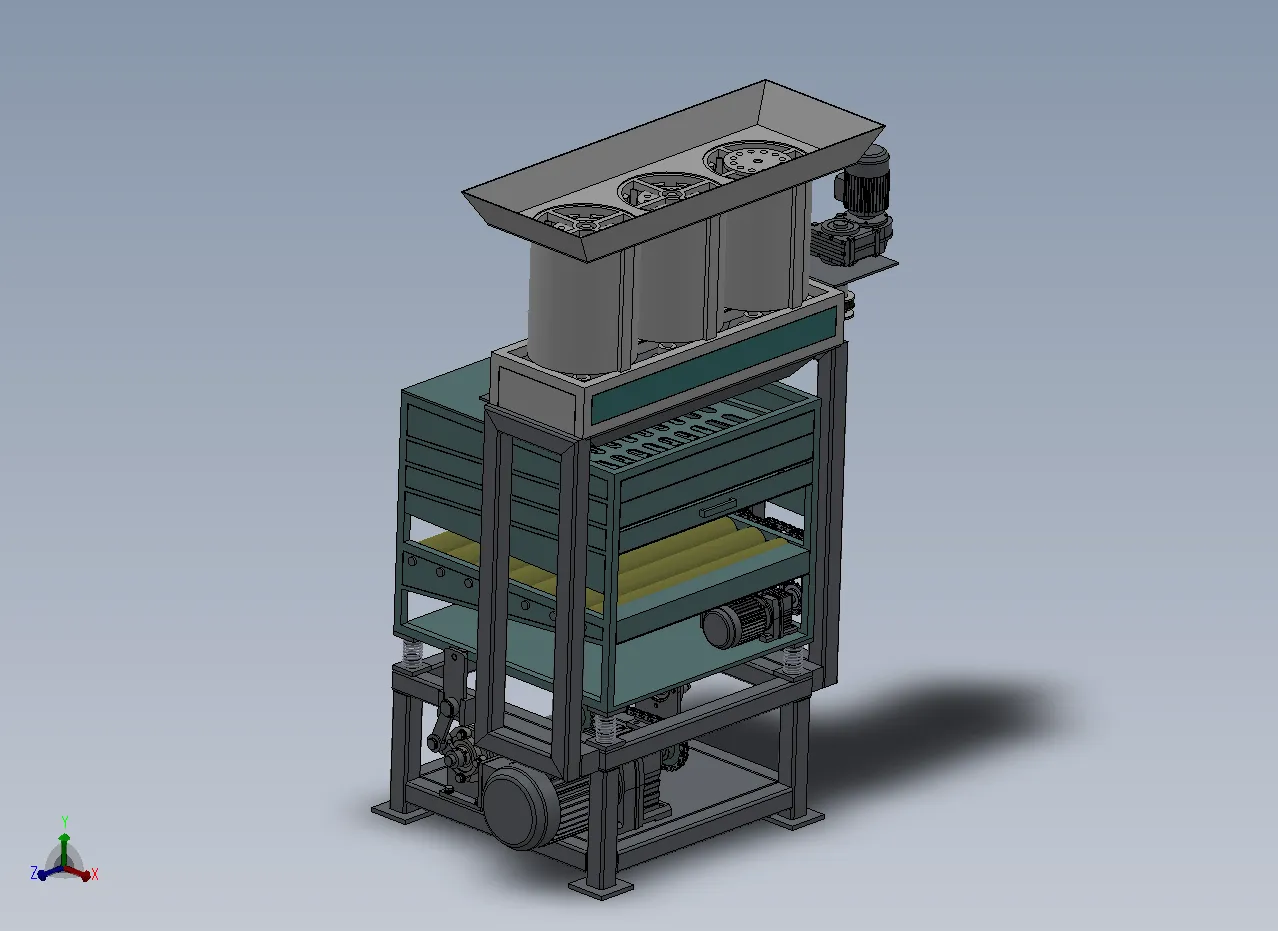

SW三维图一套

摘 要

板栗脱苞分选一体机设计主要用于对板栗的脱苞与分选处理，能够实现对板栗的果蓬脱离，以及对果蓬，残留杂叶，板栗果实的分选工作。其结构部分主要由脱苞装置，驱动部分，震动分选装置等几个部分组成。板栗脱苞分选一体机结构紧凑，工作效率高，适用于不同品种以及规格板栗进行脱苞分选工作。是目前运用非常广泛的农业机械之一。随着农业现代化的迫切需求，农业机械的发展为实现农业现代化提供了源动力与强大的支撑，通过对要处理的物料进行特性分析，通过机械处理的方式实现对目标物料处理的方式，在很大程度上，不仅可以提高工作质量，而且大大提高了工作效率与速度，可以在很大程度上减少农民负担，提高工作效率。在板栗脱苞分选一体机中，脱苞装置主要用于对板栗的果蓬脱离，在电机驱动作用下，脱苞装置腔体与滚筒之间形成相对运动与揉搓力，将板栗的果蓬在外力作用下，进行与过肉脱离。然后在重力的作用下，掉入到下方的震动分选装置进行对板栗果实与果蓬的分选工作。板栗脱苞分选一体机具有整体外形尺寸小，重力轻便，工作效率高等特点，在本设计过程中，参照实际使用的板栗脱苞分选一体机的结构，进行相应的改进，能够很好的实现工作目标与板栗的脱苞与分选工作。

关键词：脱苞装置；分选装置；震动作用；电机驱动

目录

摘 要 2

Abstract 3

1 绪论 6

1.1 课题背景以及科学意义 6

1.2 国内发展现状分析 6

1.3国外发展现状分析 8

1.4 发展趋势分析 8

1.5 设计的内容 9

2 总体结构设计 10

2.1设计原则 10

2.2 工作原理 11

2.3 总体设计方案图 12

2.4 主要参数 13

2.4.1大小板栗筛分尺寸 13

2.4.2 板栗脱苞处理量计算 14

2.4.3 脱苞杂质剔除方案 15

3 主要零部件的设计与计算 16

3.1 机架设计 16

3.2 电机的选择计算 17

3.2.1 电动机选型条件 17

3.2.2  电动机选择步骤 17

3.2.3 电动机型号的选型 18

3.3减速机的选型 19

3.4 链轮传动的设计 21

3.5 带传动设计 24

3.5.1 已知条件和设计内容 24

3.5.2 确定设计功率 24

3.5.3 选择v带的带带型 25

3.5.4  确定带轮直径及验算带速 26

3.5.5  计算中心距a及其变动范围 28

3.5.6  验算小轮包角 28

3.5.7 确定带的初拉力 28

3.5.8  确定作用在轴上的压力 29

设计总结 31

参 考 文 献 31

致谢 32
