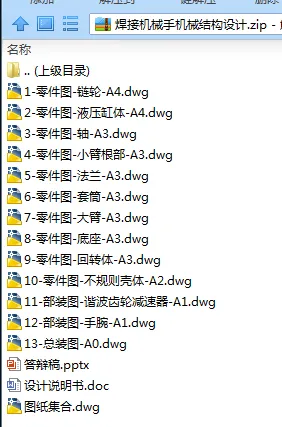

作品包括:

Word设计说明书1份

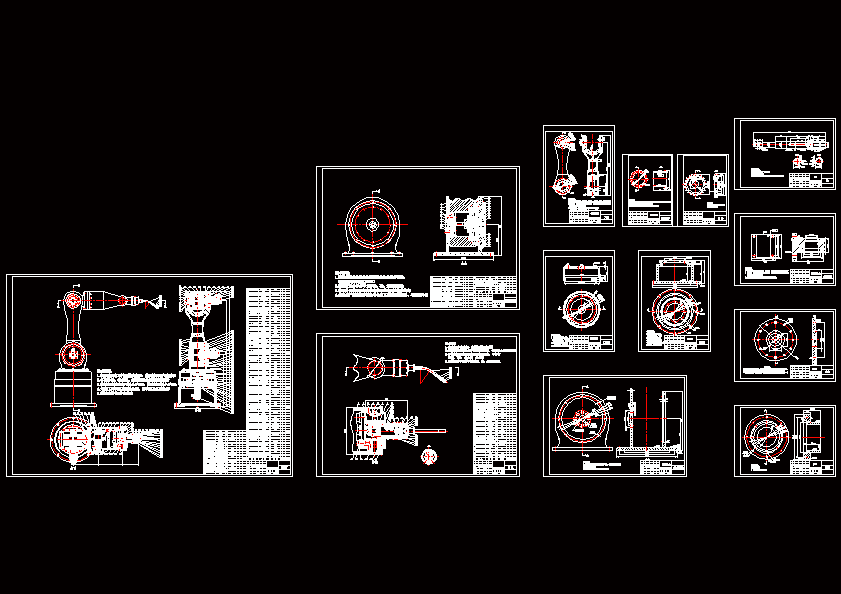

CAD版本图纸，共13张

摘要

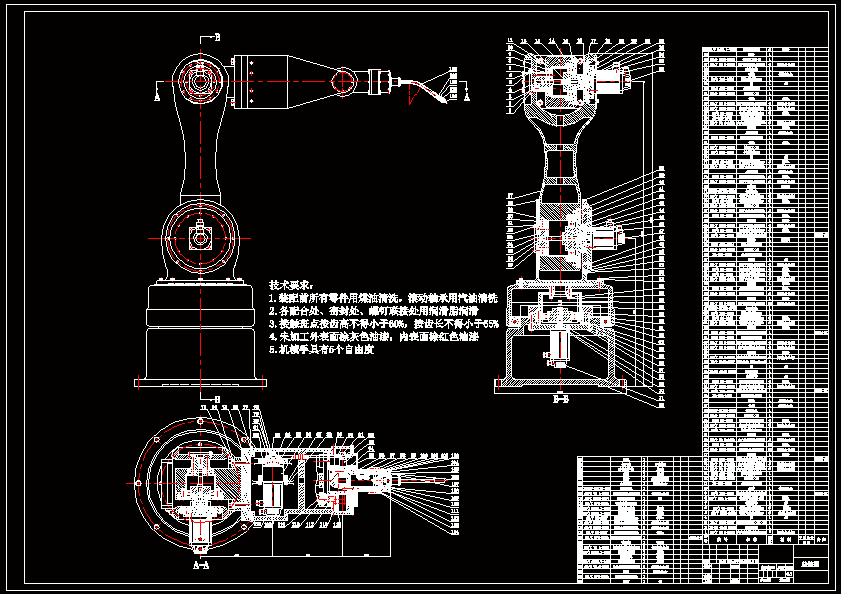

焊接机械手机械结构设计【含13张CAD图纸】本次设计选题为焊接用机械手设计，重点在其结构设计，经过查阅多个焊接机械手的成图及相关文献资料，设计出满足精度且在一定范围内工作的机械手。设计的焊接用机械手分为底座、大臂、小臂、腕部四个部分，共有5个自由度——分别是腕转、腕摆、小臂转、大臂转、腰转。腕转是通过液压控制液压缸进行转动，腕摆是通过电机和减速器带动链轮进行传动，小臂、大臂和底座的转动均由伺服电机和谐波齿轮减速器带动。在设计过程中涉及到伺服电机、减速器、液压缸、轴承、键、销轴、螺钉等标准件的选用，也涉及到轴、油路、外壳等部分的设计及校核。
