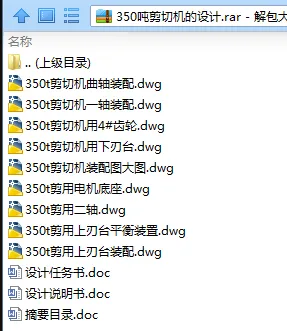

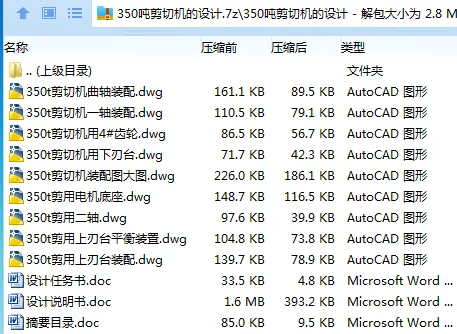

作品包括

Word版设计说明书1份，共57页，约12000字

任务书一份

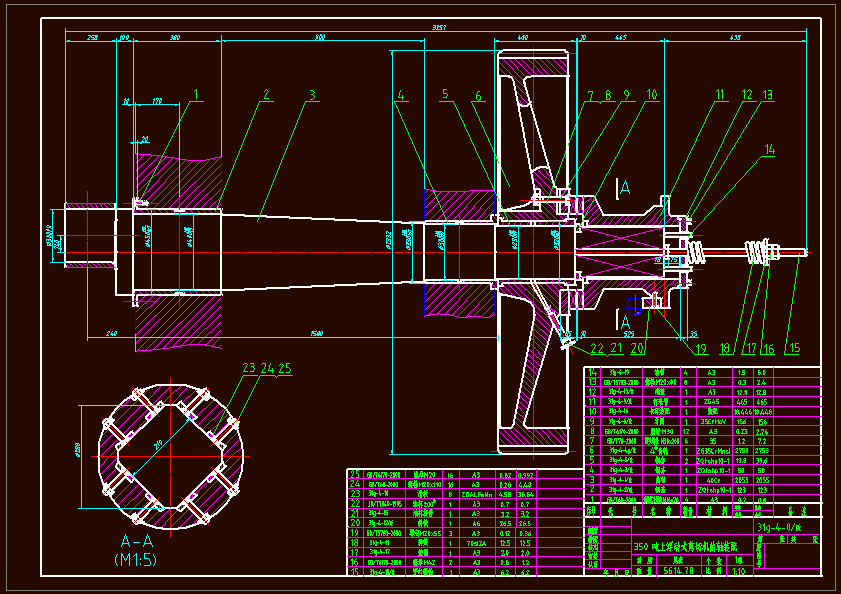

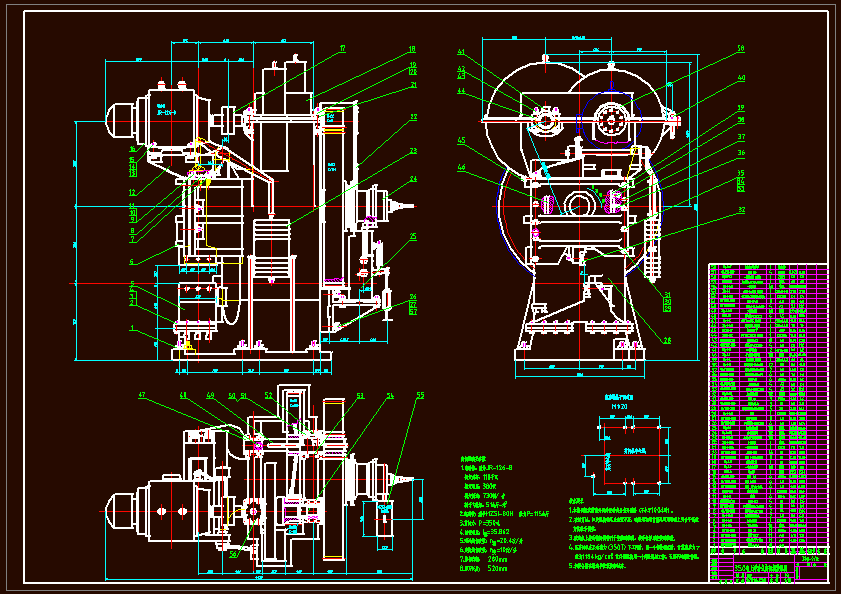

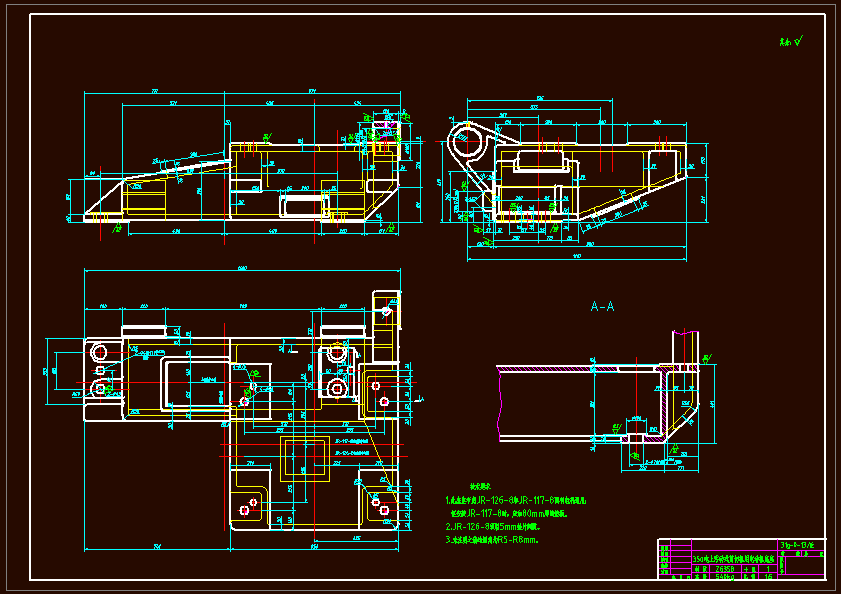

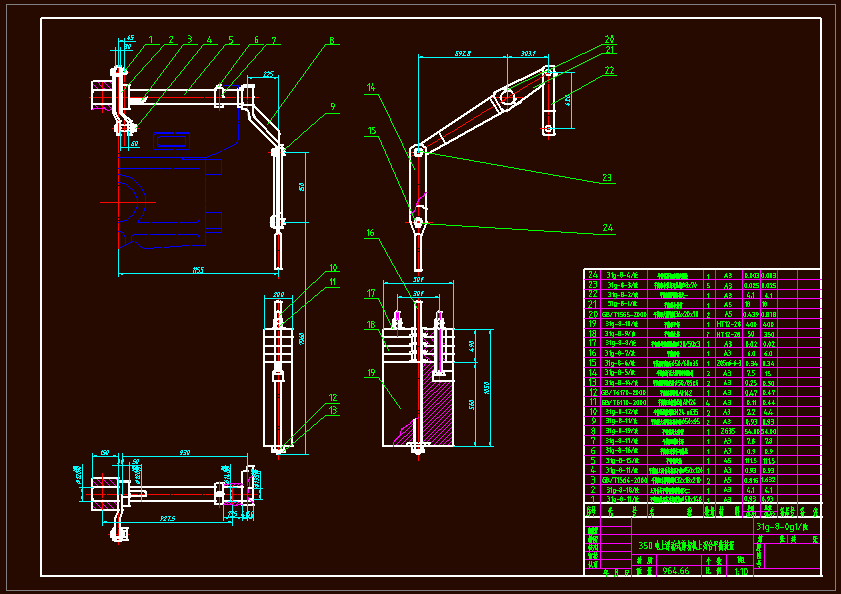

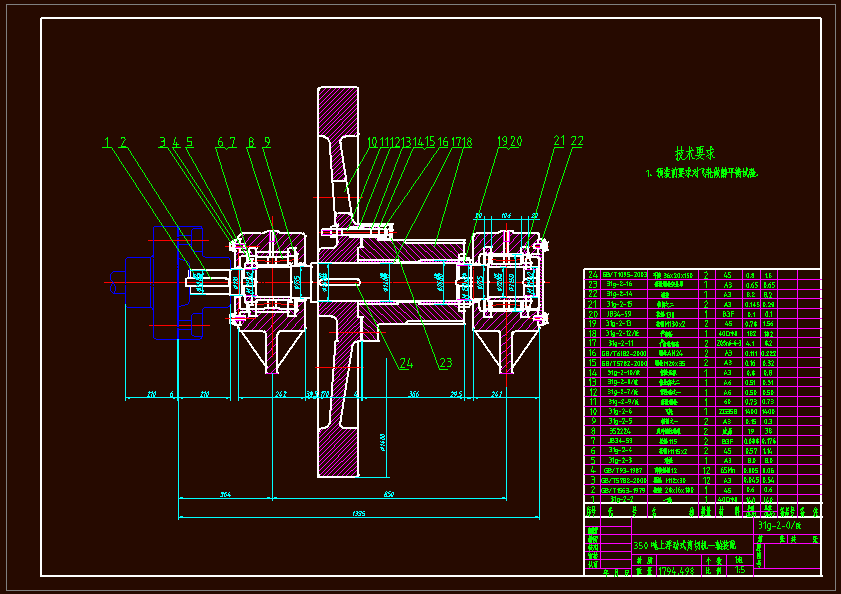

CAD版本图纸，共9张

摘   要

 现在各国工业迅猛发展，钢铁企业是国民经济的主要支柱，它的发展状况很大程度上可以反映出国家的实力。现代钢铁冶金业发展的一个着眼点就是在对钢材的处理速度。而剪切机就是其中的一个重要设备。机械工业的生产水平是一个国家现代化建设水平的主要标志之一。随着我国机械工业的生产水平的提高，我国已大力发展机械工业，同时,对于老产品不断进行改造，并且发展了一批新产品，技术水平也有不同程度的提高。本次设计题目为《350吨剪切机的设计》，目的在于更加明确设计思想及加强设计能力。其内容包括对剪切机参数的计算，重点力能参数的计算、电机的选择校核；主要零部件设计与强度计算：重点曲轴、机架、齿轮以及滑道的的强度计算校核；其它润滑系统与设备保养等。在对各部分零件进行精密的力学强度分析后，使每一个零件都达到合理的工作要求。然后，对剪切机的结构进行优化，从而达到一个最佳的工作效果。使其具有结构紧凑、外形美观，安装维修方便和安全保护的特点。

关键词：剪切机;电机;曲轴;传动系统;润滑

目  录

摘   要 1

1 绪论 4

1.1选题背景与目的 4

1.2 国内外研究现状 4

1.3 设计内容与研究方法 5

1.4毕业设计进度计划 6

2.设计方案的确定 7

3 剪切机参数计算 8

3.1结构参数 8

3.1.1刀片行程 8

3.1.2刀片尺寸 9

3.1.3 剪切次数 9

3.2 力能参数 10

3.2.1 确定公称剪切力 10

3.2.2 剪切力矩与摩擦力矩 10

3.3电动机的选择 21

3.3.1 电动机有关参数的确定 21

3.3.2 剪切时间的确定 22

3.3.3 电动机容量的选择 22

3.4 电动机的校核 23

3.4.1 总的飞轮矩的确定 23

3.4.2 绘制电动机的负载图 25

3.4.3 电动机发热校核 29

4 主要零部件的设计及强度校核 31

4.1 曲轴 31

4.1.1 曲轴的结构设计 31

4.1.2 曲轴的强度校核 32

4.2 机架强度校核 41

4.2.1 求出图形的形心坐标： 41

4.2.2 断面沿x轴的惯性矩为： 42

4.2.3 矩形断面的弯曲应力： 42

4.2.4 求出矩形断面剪切应力： 42

4.2.5 矩形断面的拉应力： 43

4.2.6 校核机架强度： 43

4.3 传动系统中齿轮的校核 43

4.3.1 I齿轮齿面接触疲劳强度校核： 45

4.3.2 I级齿根弯曲疲劳强度校核 47

4.4 滑道的弯曲校核 48

4.4.1 对滑道进行受力分析 48

4.4.2 计算其滑道弯矩： 50

4.4.3 计算抗弯截面模量： 50

4.4.4 计算弯曲应力： 50

4.4.5 计算许用应力： 50

4.4.6 弯曲强度校核： 51

5 润滑系统与设备保养 52

5.1 润滑方式的选择： 52

5.2 使用该剪切机的注意事项、维护规程及故障处理方法： 52

5.2.1 注意事项： 52

5.2.2维护规程： 53

5.2.3 常见事故处理： 53

6设备的可靠性及经济分析 54

机械设备的有效度 54

结   语 55

致    谢 56

参考文献 57
