作品包括:

Word设计说明书1份，共32页,10000字

任务书一份

外文翻译一份

CAD版本图纸，共3张

摘要

本论文设计的是由微机—PLC构成的自动售货机监控系统，本文阐述了自动售货机的来源与发展，以及它在国内外发展的现状，对自动售货机的方案进行了论证，介绍了PLC的基本组成、特点以及工作原理，对由微机—PLC构成的自动售货机系统整体设计过程进行较为细致的论述。

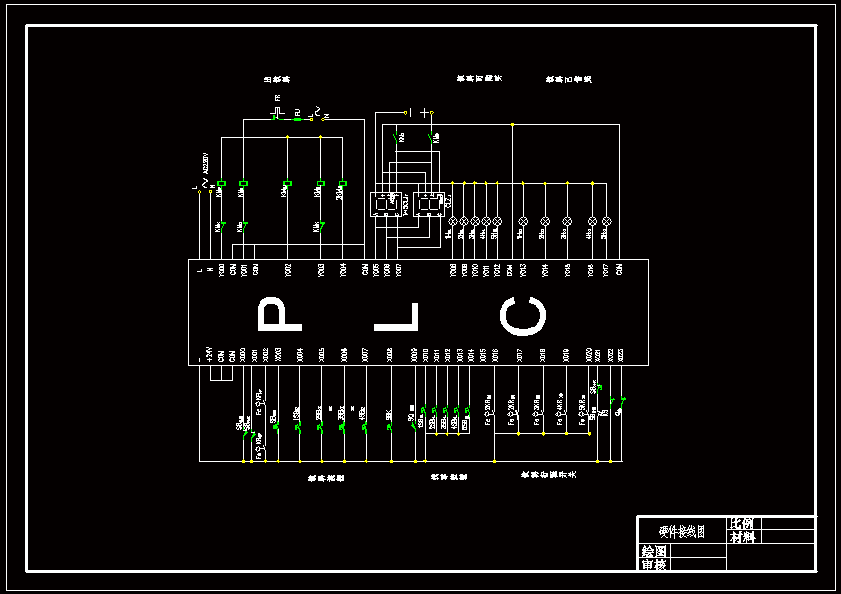

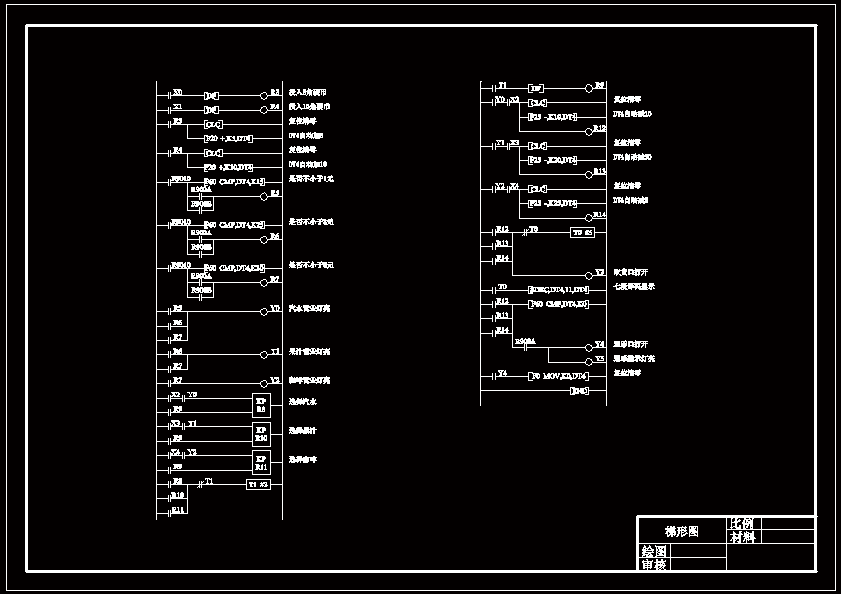

    在设计中选择PC机作为主工作站的上位机，下位机采用PLC作控制器，每个PLC控制器控制一个售货机子系统，三台PLC控制器分别为从工作站1，从工作站2，从工作站3，文中详尽地介绍了自动售货机的各硬件组成，并完成了PLC外部接线图。文中制作了上位机用户管理界面，应用VB6.0软件对上位机用户管理界面的程序以及主工作站的通信程序进行编写并调试；在PLC梯形图的编写时，文中采用的是西门子PLC梯形图专用编译软件STEP7来进行编写。

    本论文的重点放在PLC各硬件部分的设计和介绍、PLC梯形图的编写及诸工作站程序的编写上。在整体设计过程中按照“提出问题，分析问题，解决问题”的主导思想，对整个系统的设计工作做出了细致的阐述。

关键词：自动售货机,可编程序控制器,梯形图

目　录

前　言 1

第1章 自动售货机介绍 2

1.1自动售货机功能分析 2

1.2 PLC的选型原则 3

1.3 PLC的基本结构 4

1.4松下电工可变成序控制器产品--FP1-C24介绍 4

1.4.1 FP1-C24的组成各部分 5

1.4.2技术性能 6

第2章PLC系统设计 7

2.1 可编程序控制系统设计的基本原则 7

2.1.1 控制系统设计原则 7

2.1.2 控制系统设计的基本内容 7

2.1.3 控制系统设计的一般步骤 8

2.1.4 编写梯形图的注意事项 8

2.1.5 程序设计的步骤 9

第3章 自动售货机PLC程序设计 9

3.1仿真实验系统中售货机的分析 10

3.2设计任务的确定 11

3.3 程序设计部分 12

3.3.1程序设计说明 12

3.3.2 PLC程序设计 13

3.5 数据连接 19

3.5.1定义I/O设备 19

3.5.2设计 20

3.5.3运行 21

结　论 23

谢 辞 24

参考文献 24

附　录 26

外文资料翻译 29
