作品包括:

Word设计说明书1份

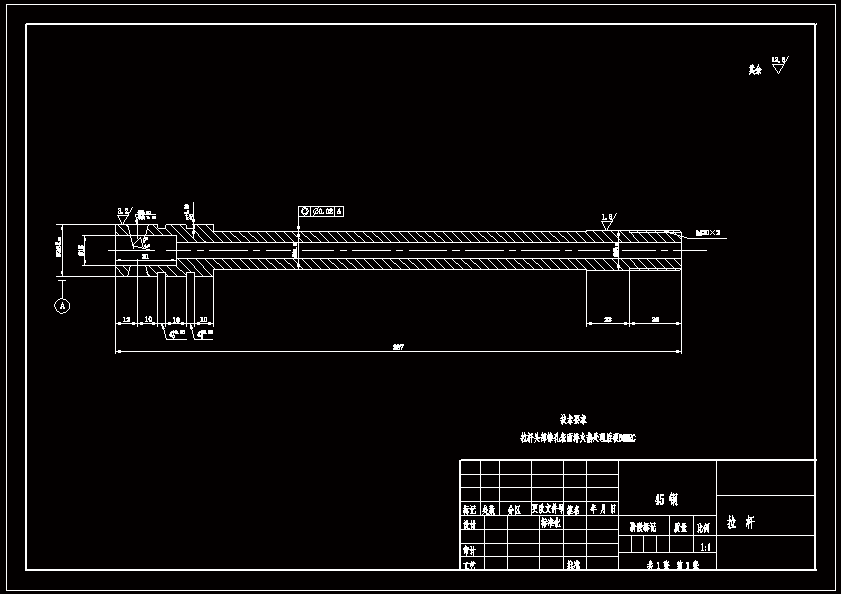

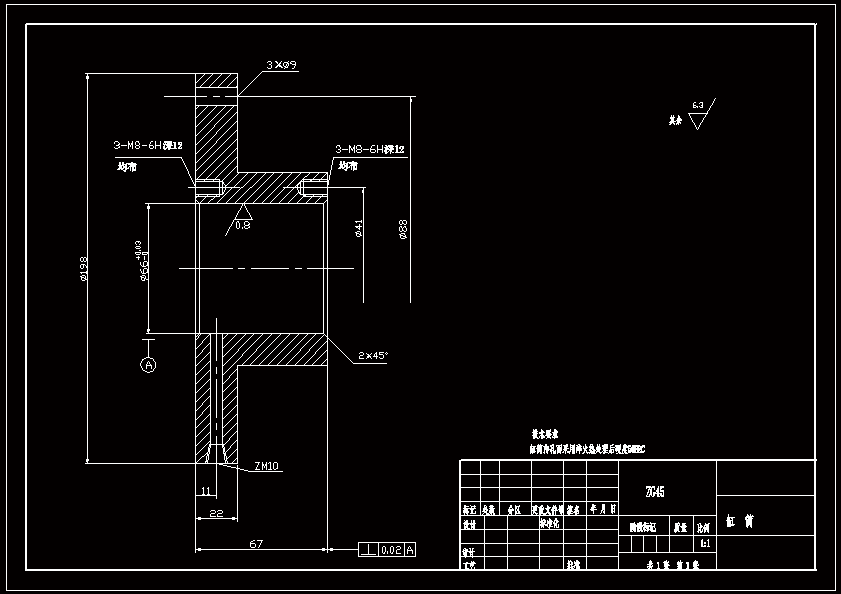

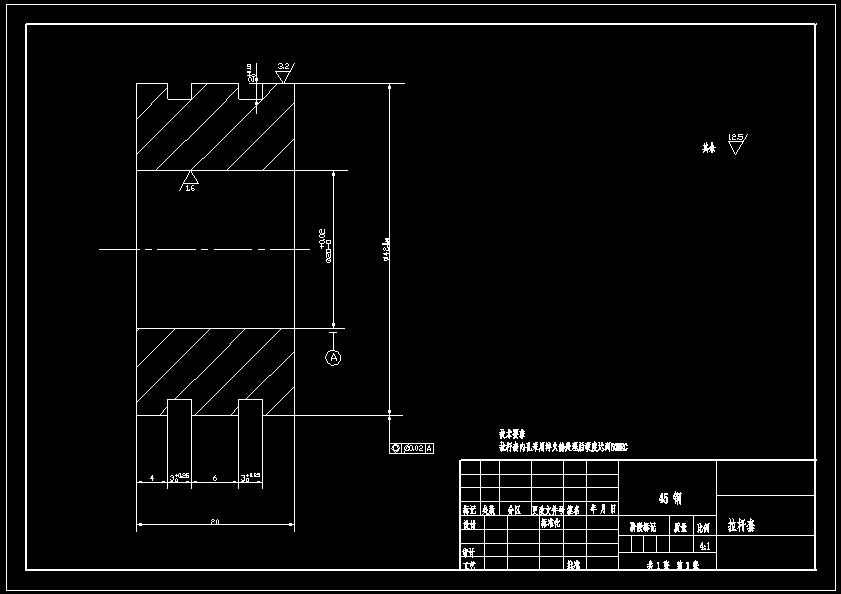

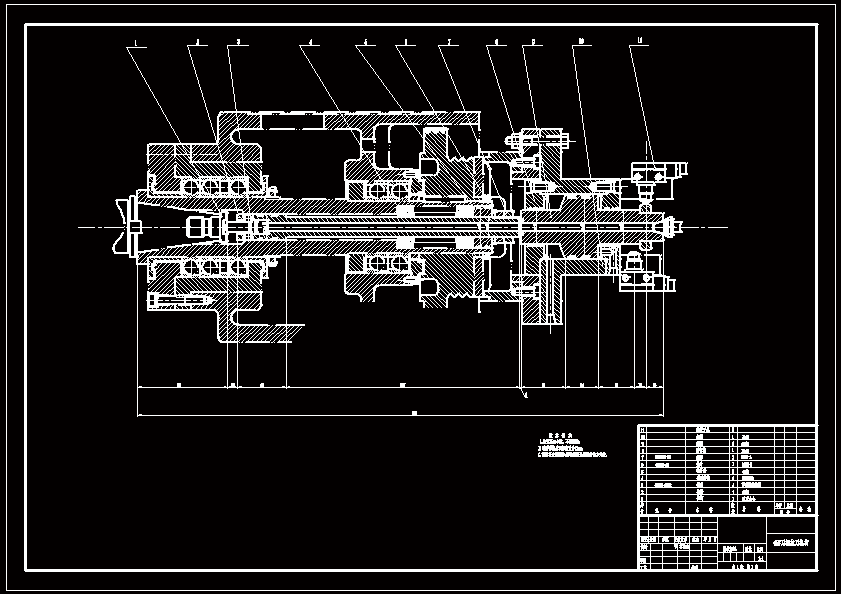

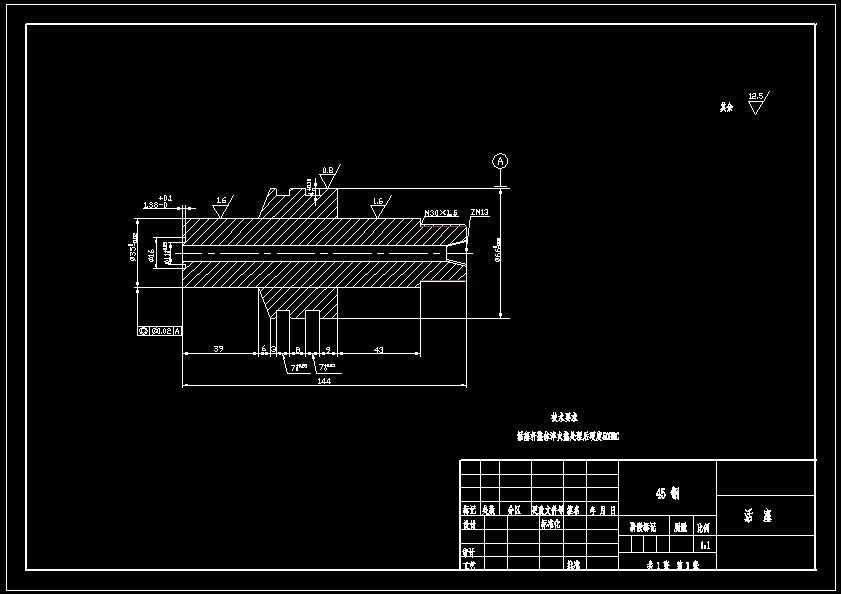

CAD版本图纸，共7张

摘要

数控机床45#刀柄拉刀机构设计 45＃刀柄拉刀机构是数控机床主轴内部用于刀具自动夹紧的机构。在加工之前，刀具由换刀机械手自动装入主轴孔后，其刀柄后部的拉钉便被送到主轴内拉杆的前端。当液压系统接到夹紧信号时，其电磁换向阀左位得电，液压油通向液压缸的左端，活塞在液压油的作用下向右移动。同时，拉杆在碟形弹簧的作用下也向右移动，其前端径向的钢球在主轴内壁的逼迫下沿直径方向收缩。钢球将刀柄拉钉紧紧扣住，在拉杆作用下带动拉钉向右移动。当活塞移动到位时，其活塞杆上的接近开关发出信号，使得液压系统中的电磁换向阀失电回到中位。这时拉杆便保持在拉刀位置上，刀具便被装夹好，此后便可以进行工件的加工了。
