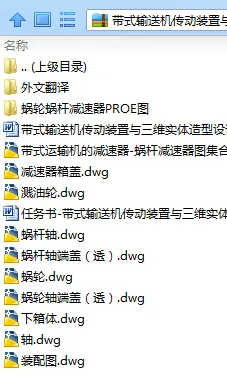

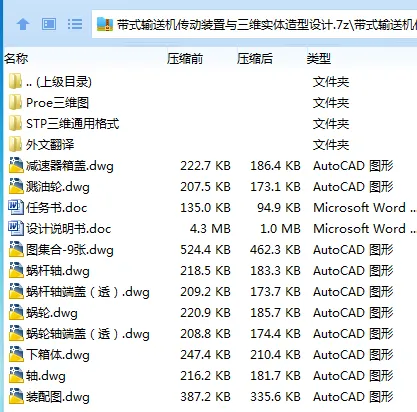

作品包括:

Word设计说明书1份，共49页，约8200字

任务书一份

外文翻译一份

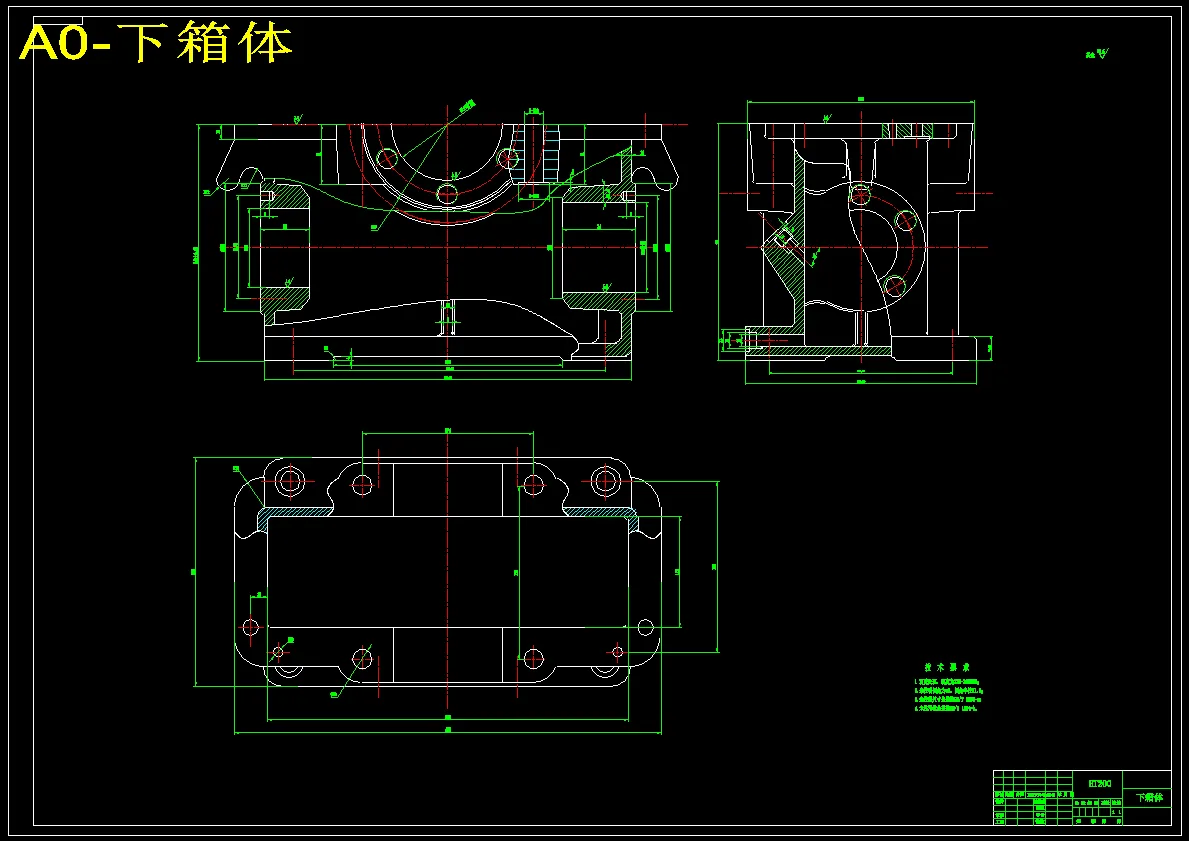

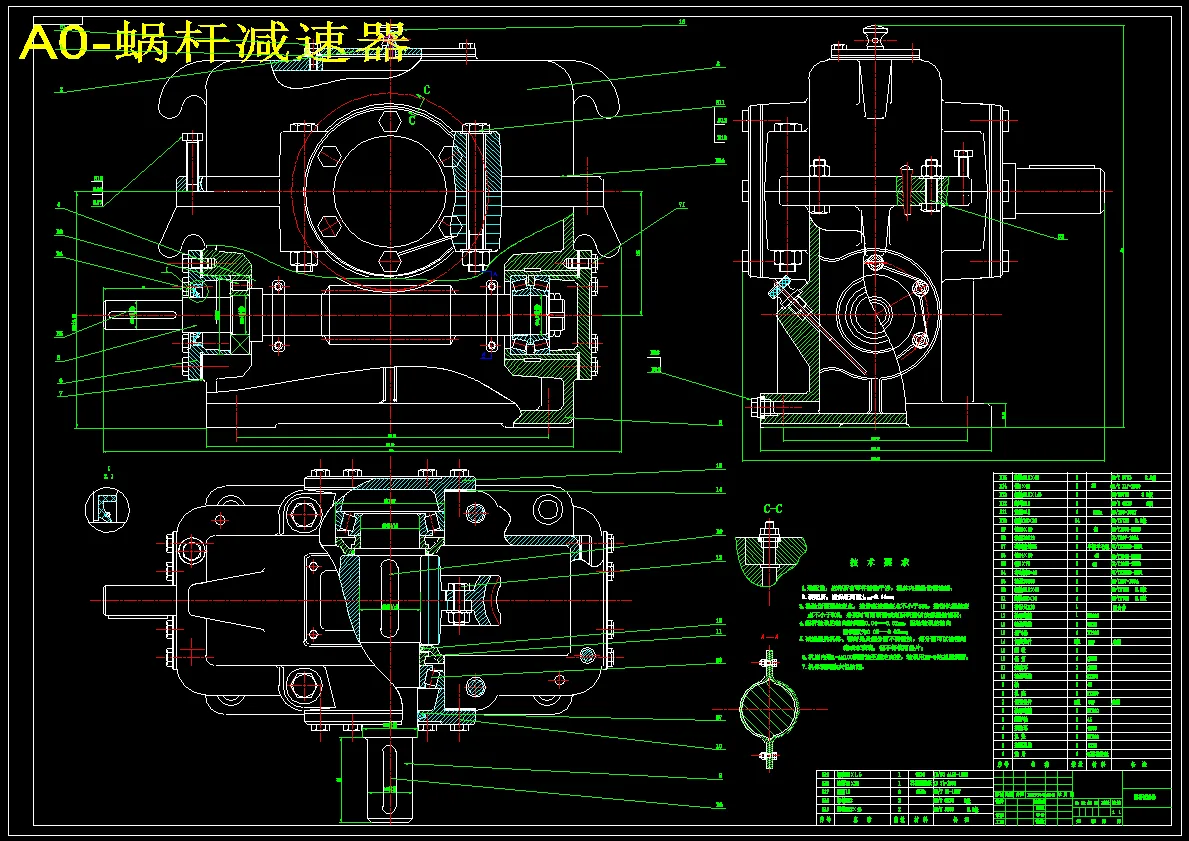

CAD版本图纸，共9张

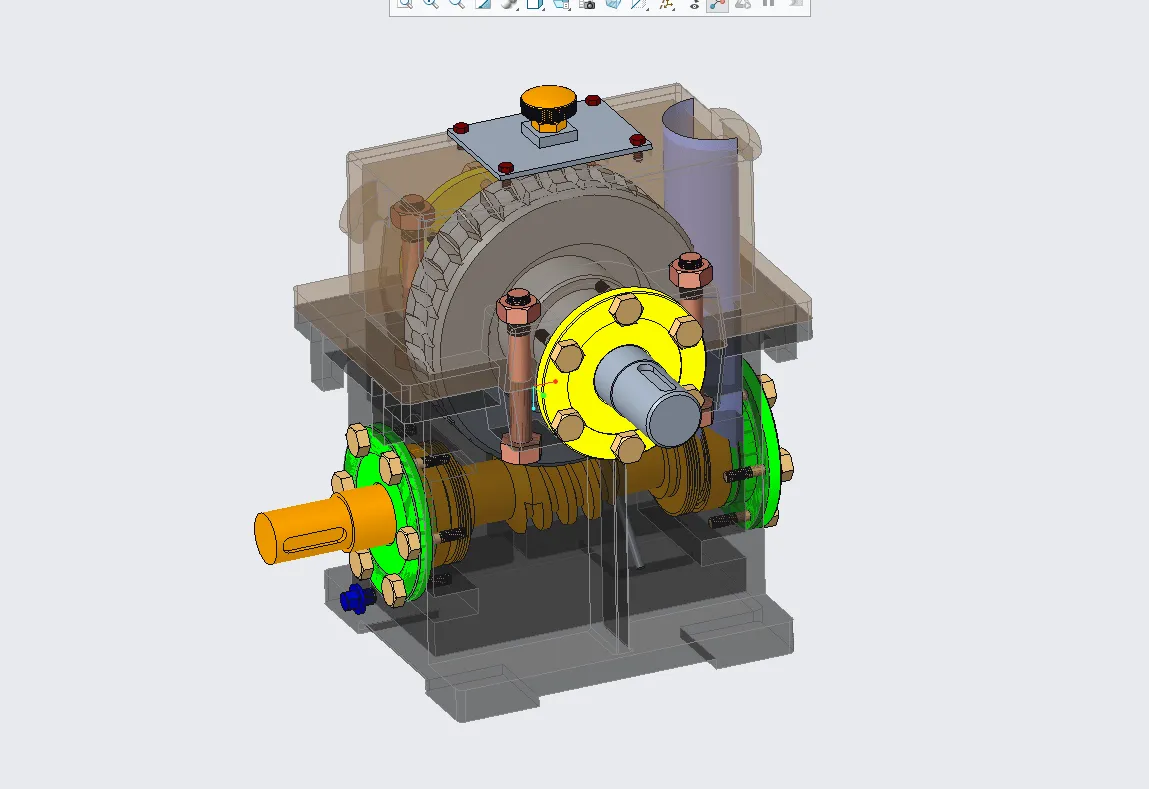

Proe三维图一套

摘  要

减速机是一种动力传达机构，利用齿轮的速度转换器，将电机（马达）的回转数减速到 所要的回转数，并得到较大转矩的机构。在目前用于传递动力与运动的机构中，减速机的应 用范围相当广泛。几乎在各式机械的传动系统中都可以见到它的踪迹，从交通工具的船舶、 汽车、机车，建筑用的重型机具，机械工业所用的加工机具及自动化生产设备，到日常生活 中常见的家电，钟表等等.其应用从大动力的传输工作，到小负荷，精确的角度传输都可以见 到减速机的应用，且在工业应用上，减速机具有减速及增加转矩功能。因此广泛应用在速度 与扭矩的转换设备。减速机的作用主要有： 1）降速同时提高输出扭矩，扭矩输出比例按电机输出乘减速比，但要注意不能超出 减速机额定扭矩。 2）减速同时降低了负载的惯量，惯量的减少为减速比的平方。本设计为蜗杆减速器的设计及计算机辅助软件绘制。根据二维图纸建立三维模型，完成 设计过程。

本设计主要解决一下问题：

1. 确定原始数据和资料

2. 选定减速机的安装方式和类型

3. 初定各项工艺方法及参数

4. 确定传动级数

5. 确定几何参数

6. 整体方案

7. 校核

8. 润滑冷却计算

9. 确定减速机的附件

10. 绘制工程图

11. 三维图

关键词:减速器,齿轮传动,蜗杆

目　　录

1 设计任务书 1

2 选择电动机 2

2.1 电动机类型和结构型式 2

2.2 电动机容量 2

2.3 电动机的转速 2

3 计算传动装置的运动和动力参数 4

4 蜗杆减速器的设计 5

4.1 选择蜗杆传动类型 5

4.2 选择材料 5

4.3 按齿面接触疲劳强度进行设计 5

4.4 蜗杆与蜗轮的主要参数与几何尺寸 7

4.5 校核齿根弯曲疲劳强度 8

4.6 验算效率 9

4.7 精度等级公差和表面粗糙度的确定 9

4.8 热平衡核算 9

5 轴的设计计算 11

5.1 连轴器的设计计算 11

5.2 输入轴的设计计算 12

5.3 输出轴的设计计算 15

6 滚动轴承的选择及校核计算 18

6.1 计算输入轴轴承 18

6.2 计算输出轴轴承 21

7 键及联轴器连接的选择及校核计算 23

7.1 连轴器与电机连接采用平键连接 23

7.2 输入轴与联轴器连接采用平键连接 23

7.3 输出轴与联轴器连接用平键连接 24

7.4 输出轴与涡轮连接用平键连接 24

8 减速器结构与润滑的概要说明 25

8.1 箱体的结构形式和材料 25

8.2 铸铁箱体主要结构尺寸和关系 25

9 蜗杆蜗轮减速器三维建模 27

9.1 蜗杆建模 27

9.2 蜗轮建模 30

9.3 蜗轮轴建模 33

9.4 轴承建模 33

9.5 下箱体建模 34

9.6 上箱体建模 38

9.7 PROE/E装配 38

总论 43

参考文献 44
