作品包括:

Word设计说明书1份，共61页，约13000字

任务书一份

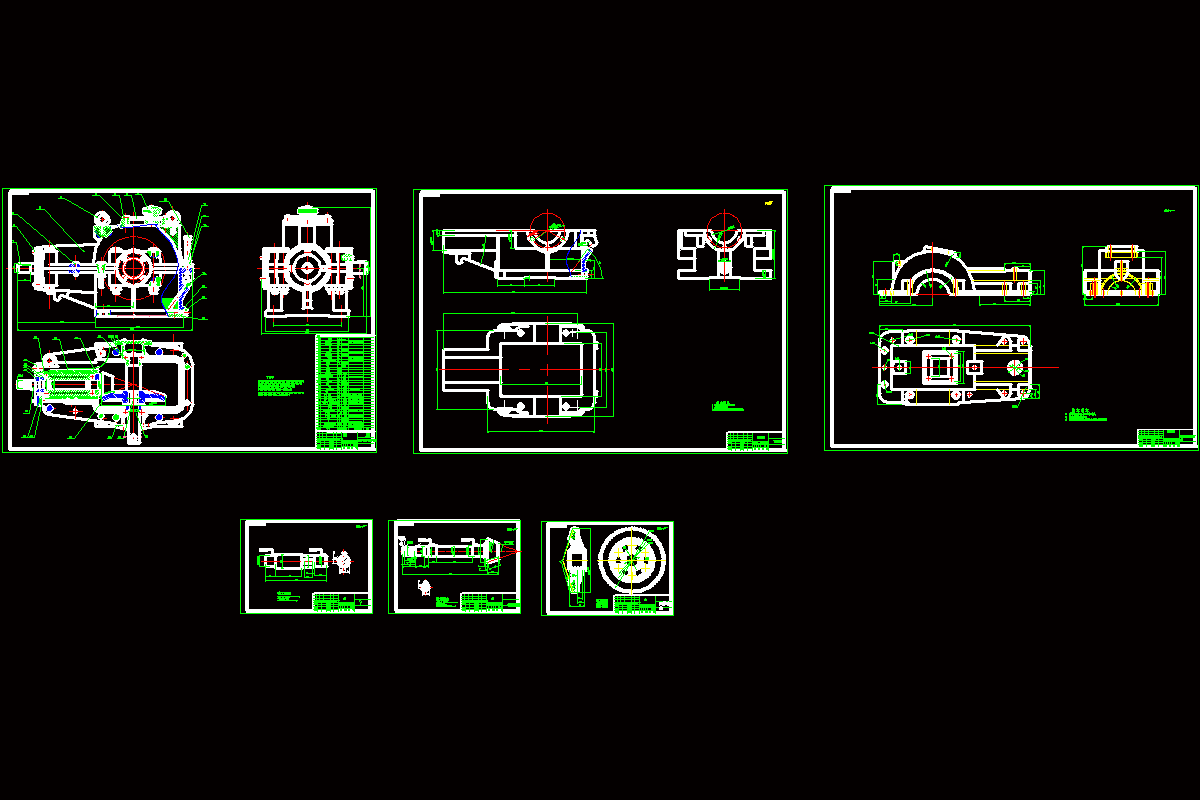

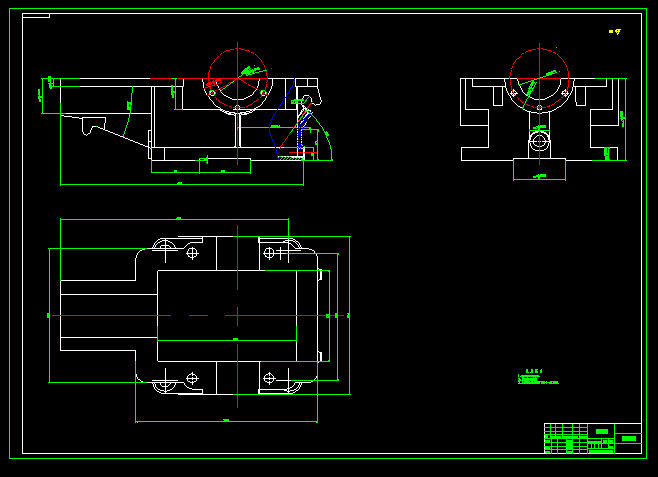

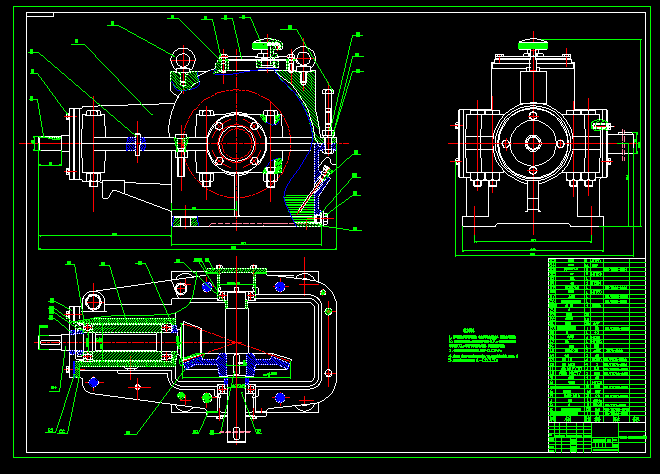

CAD版本图纸，共6张

Proe三维图一套

摘  要

减速器是应用于原动机和工作机之间的独立传动装置，具有结构紧凑、传动效率高、传递运动准确可靠、使用维护方便和成批生产等特点。传统的减速器手工设计通常采用二维工程图表示三位实体的做法，这种做法不仅不能以三位实体模型直观逼真地显现减速器的结构特征而且对于一个视图上某一个尺寸的修改，不能自动反映在其他对应视图上。

齿轮传动是应用极为广泛和特别重要的一种机械传动形式，它可以用来在空间的任意轴之间传递运动和动力，目前齿轮传动装置正逐步向小型化，高速化，低噪声，高可靠性和硬齿面技术方向发展，齿轮传动具有传动平稳可靠，传动效率高（一般可以达到94%以上，精度较高的圆柱齿轮副可以达到99%），传递功率范围广（可以从仪表中齿轮微小功率的传动到大型动力机械几万千瓦功率的传动）速度范围广（齿轮的圆周速度可以从0.1m/s到200m/s或更高，转速可以从1r/min到20000r/min或更高），结构紧凑，维护方便等优点。因此，它在各种机械设备和仪器仪表中被广泛使用，本课题就是齿轮传动的一个典型应用。

关键词:减速器,齿轮传动,三维实体
