作品包括:

Word设计说明书1份，共50页，约15000字

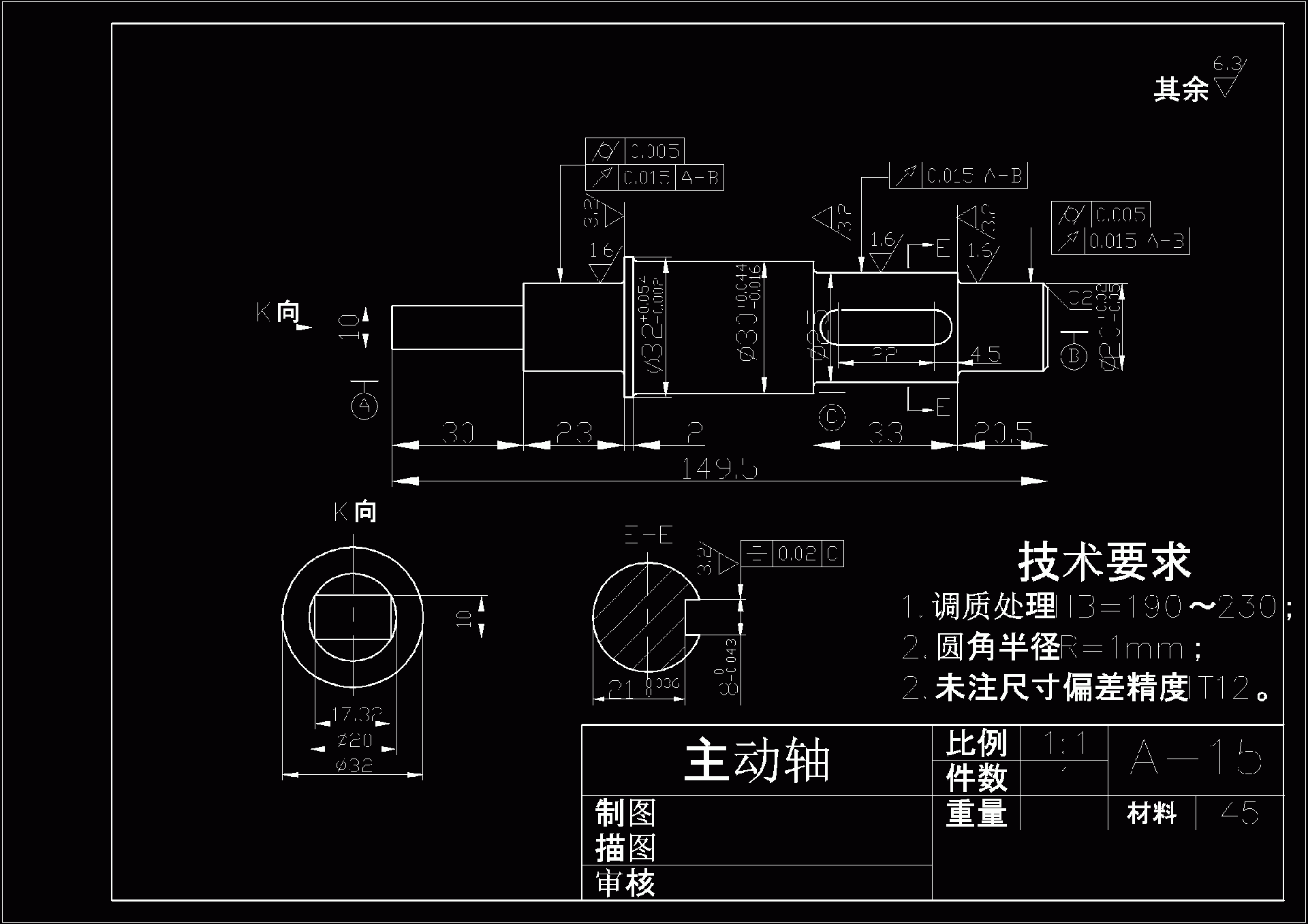

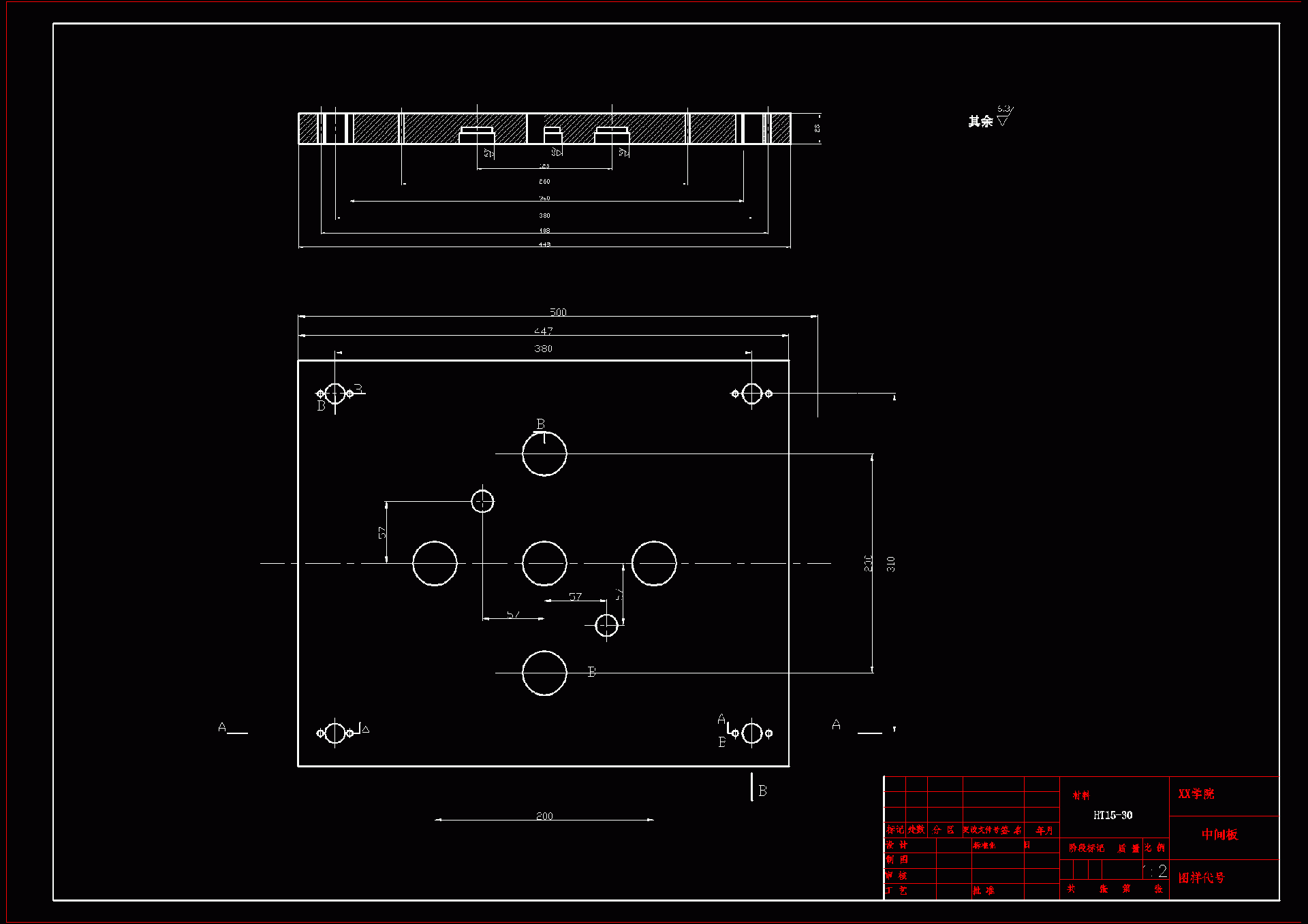

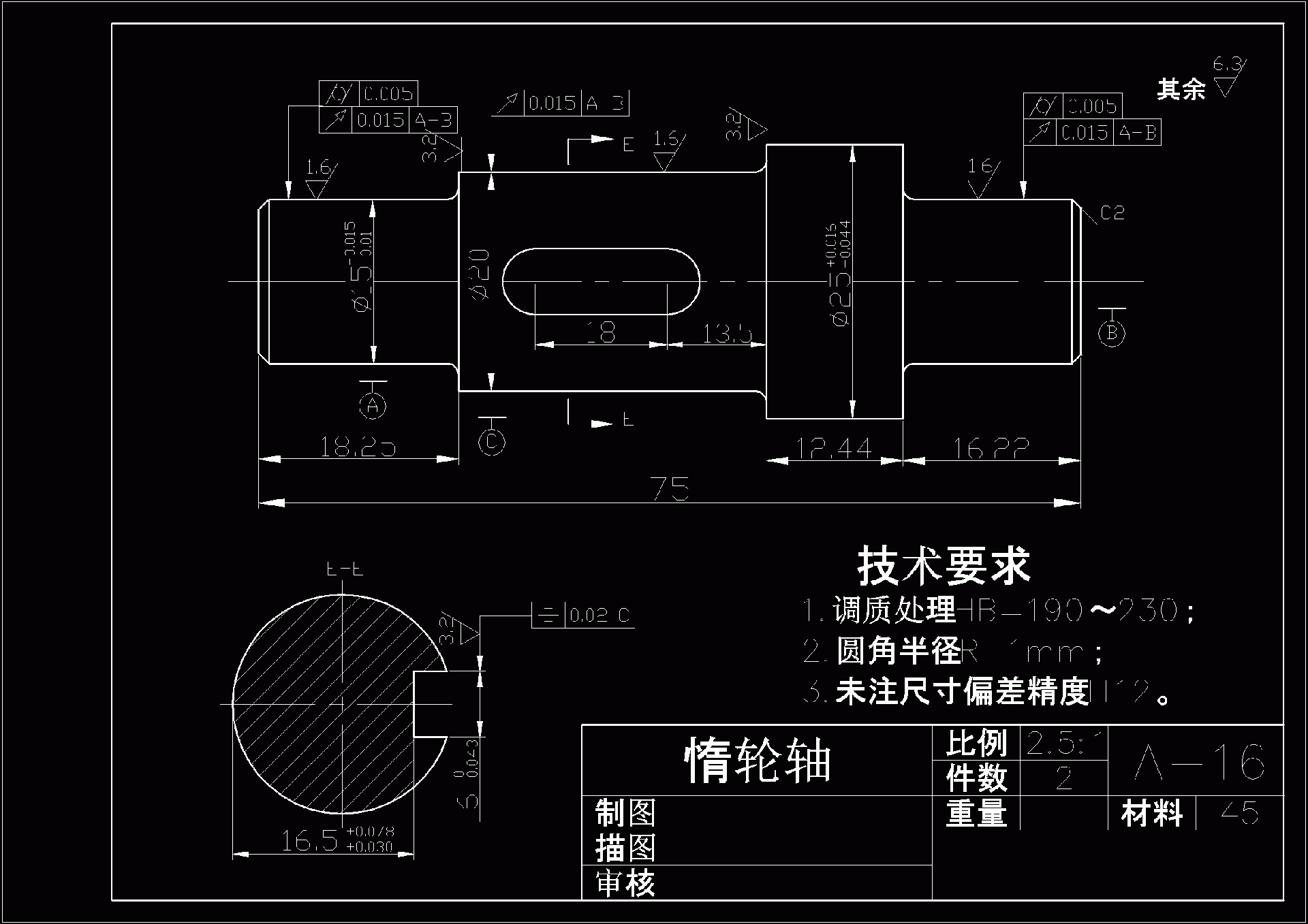

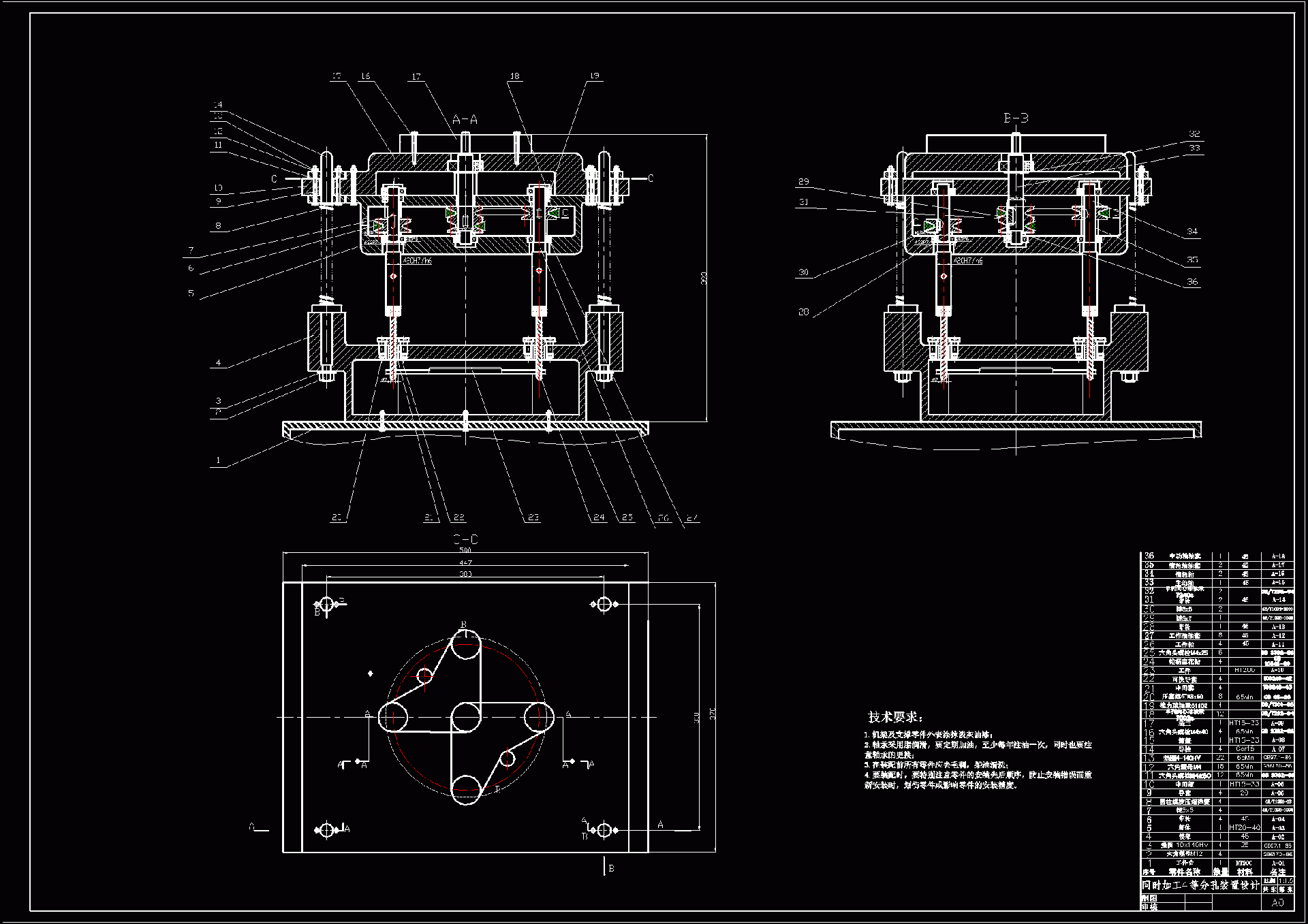

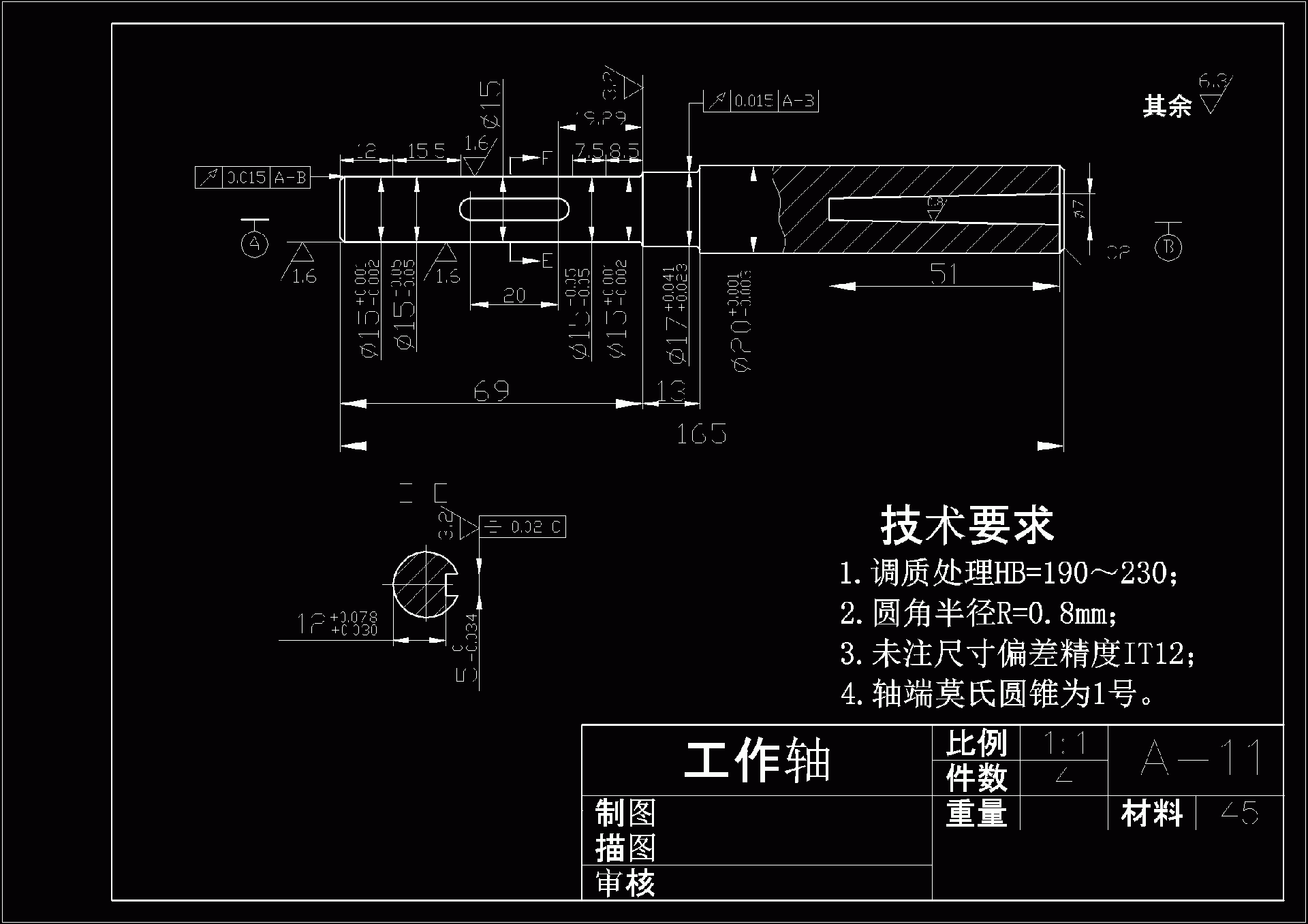

CAD版本图纸，共7张

摘要

同时加工4等分孔装置的设计 根据设计任务书的要求, 某厂需在盘类零件ф150上加工4等份ф6通孔，由于批量大，为提高效率和保证孔距质量，改造立钻（Z525），同时加工4等份ф6通孔；设计该装置。 本设计说明书针对盘类零件同时加工4等分孔装置的设计设计进行说明。主要内容包括装置工艺方案的制定、装置配置型式的选择、装置总体设计以及主轴箱设计。 全文主要包括装置的总体设计和主轴箱设计两部分。机床总体设计主要是在选定工艺方案并确定机床配置形式、结构方案基础上确定“三图一卡”，主轴箱设计根据“三图一卡”，整理编绘出主轴箱原始依据图，重点分析传动系统，经过各种方案的比较，最后确定最优方案。
