作品包括

Word设计说明书1份，共46页，约14000字

外文翻译一份

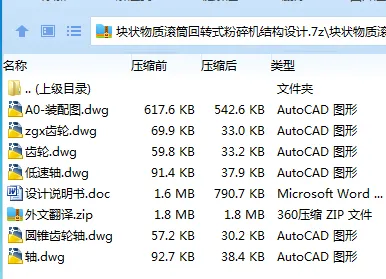

CAD版本图纸，共6张

摘要

本产品主要针对非金属矿物的粉碎而设计。根据产品的主要粉碎对象与其内部结构命名为块状物质立式搅拌棒粉碎机。文章首先介绍了非金属矿物的现状及一些相关内容，然后说明粉碎机的发展史以及目前国内现状和未来的发展方向，并根据产品的性能等要求，说明产品的设计方案由来。在粉碎机的设计过程中，对主要的部件进行了详细的设计，并根据粉碎机的性能确定了V带、齿轮、电机、轴的具体参数。再根据这些参数绘制出了粉碎机的装配图，同时论文对其他的部件也进行了说明，如：进料口、搅拌棒等。此产品的主要优点在于物料粉碎均匀，能耗低等。详细信息请参考本文。

【关键词】：块状物质 粉碎机 搅拌棒 结构设计

目 录

1  前   言 1

1.1绪论 1

1.2 破碎机的分类及工作原理详解 1

2  粉碎机的工作原理和构造 4

2.1概述 4

2.2破碎机的工作原理与结构 4

2.3粉碎机的发展方向 5

2.4本次设计思路 6

3粉碎机的理论与要求 6

3.1非金属性能 6

3.2粉碎机的结构设计 7

3.3粉碎机的工作原理 8

4粉碎机的设计 9

4.1电动机的选择 9

4.2传动装置的总传动比和传动比分配 9

4.3传动装置运动和动力参数的计算 10

5 传动零件的设计 11

5.1圆锥齿轮设计计算 11

5.1.1按齿面接触疲劳强度设计 11

5.1.2 按齿根弯曲疲劳强度设计 12

5.1.3几何尺寸计算 13

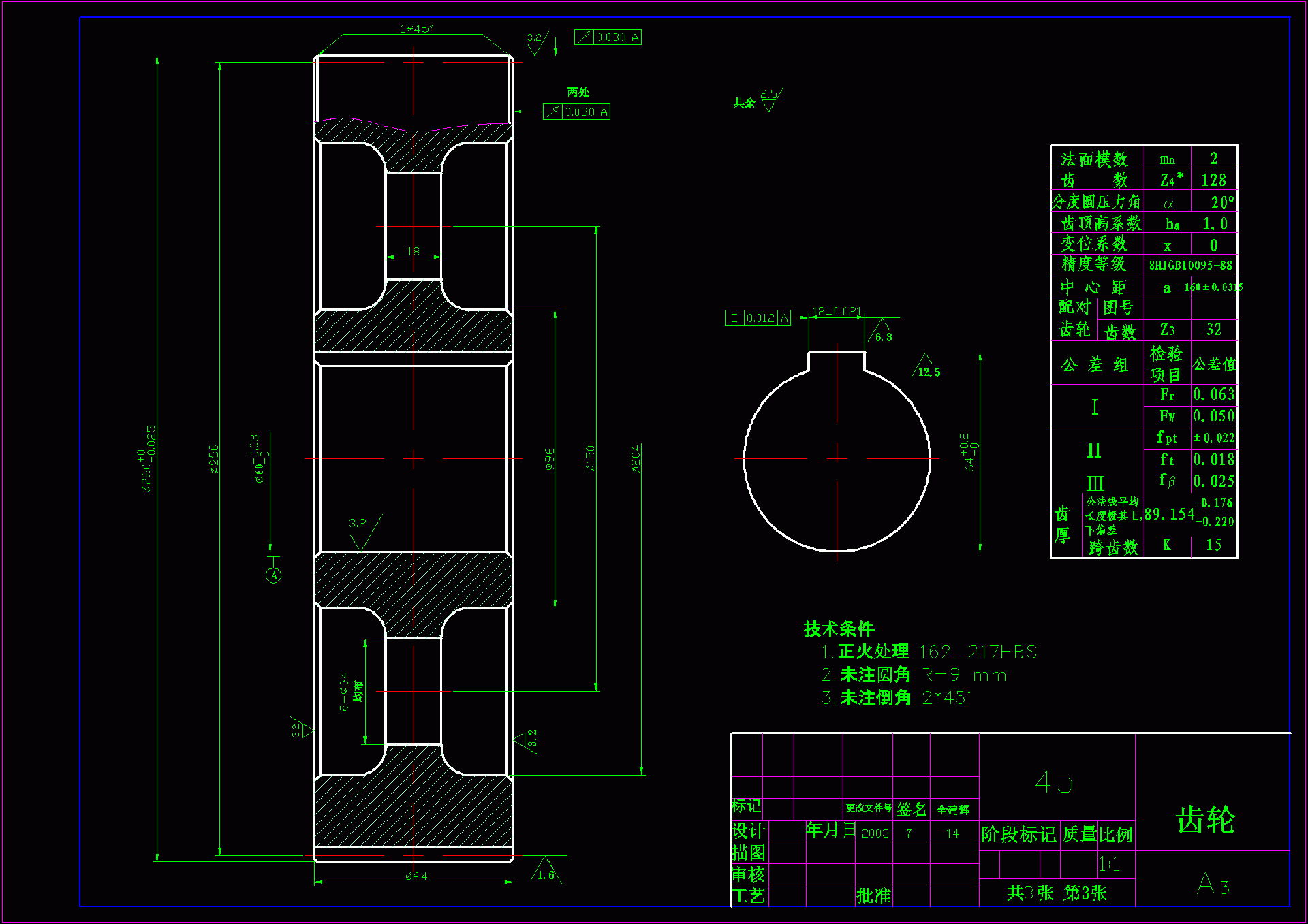

5.2 圆柱斜齿轮的设计计算 14

6 轴的计算 19

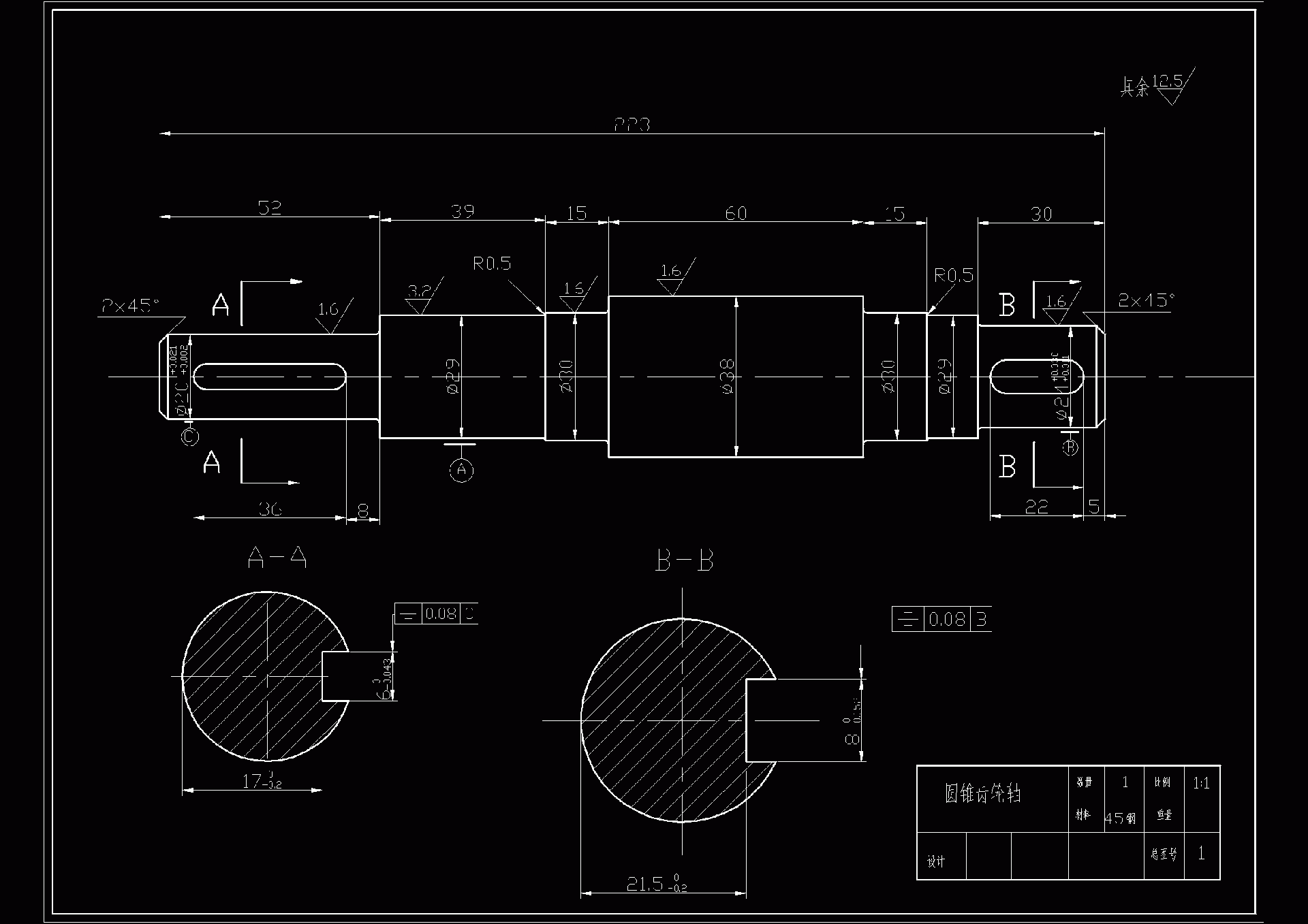

6.1减速器高速轴I的设计 19

6.2中速轴Ⅱ的设计 24

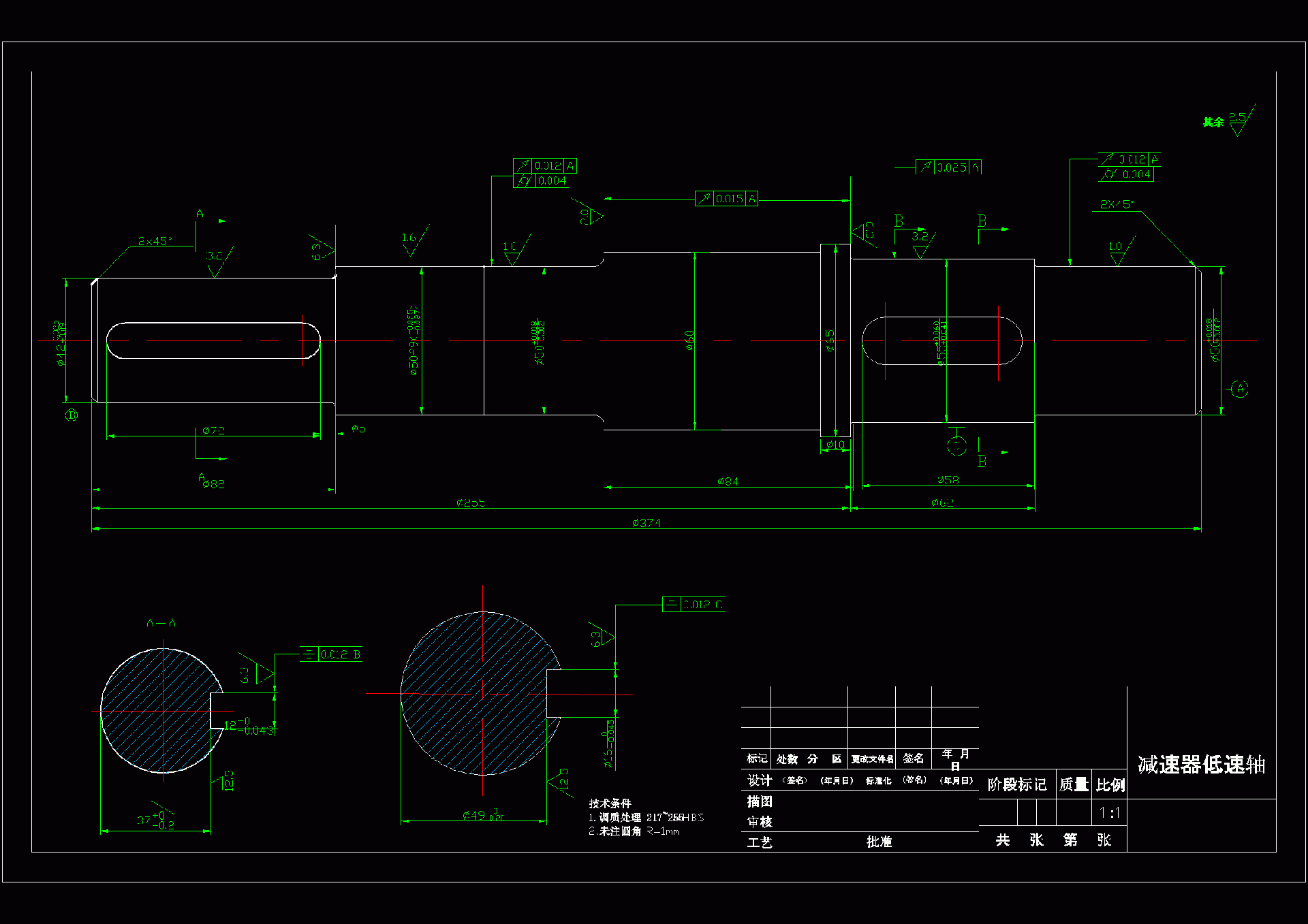

6.3低速轴Ⅲ的设计 26

6.4 轴承的选择及寿命计算 28

7 键的校核 35

7.1根据轴的直径选择键 35

7.2校核键的承载能力 35

8 轴承的润滑及密封 37

9 粉碎机的主体设计 37

9.1中心轴及搅拌棒 37

9.2进料口和出料口 38

9.3搅拌棒 39

9.4旋转挡板 39

9.5机架装置 39

总 结 40

参考文献 41

致 谢 42
