作品包括:

Word版说明书1份，共37页，约17000字

外文翻译一份

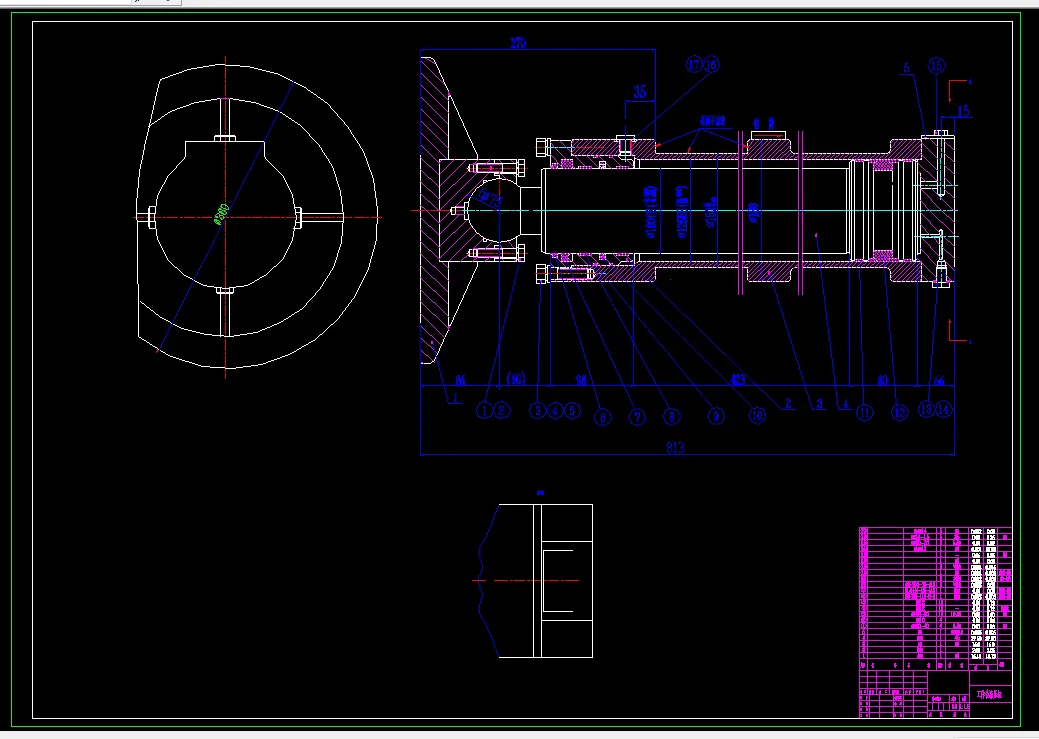

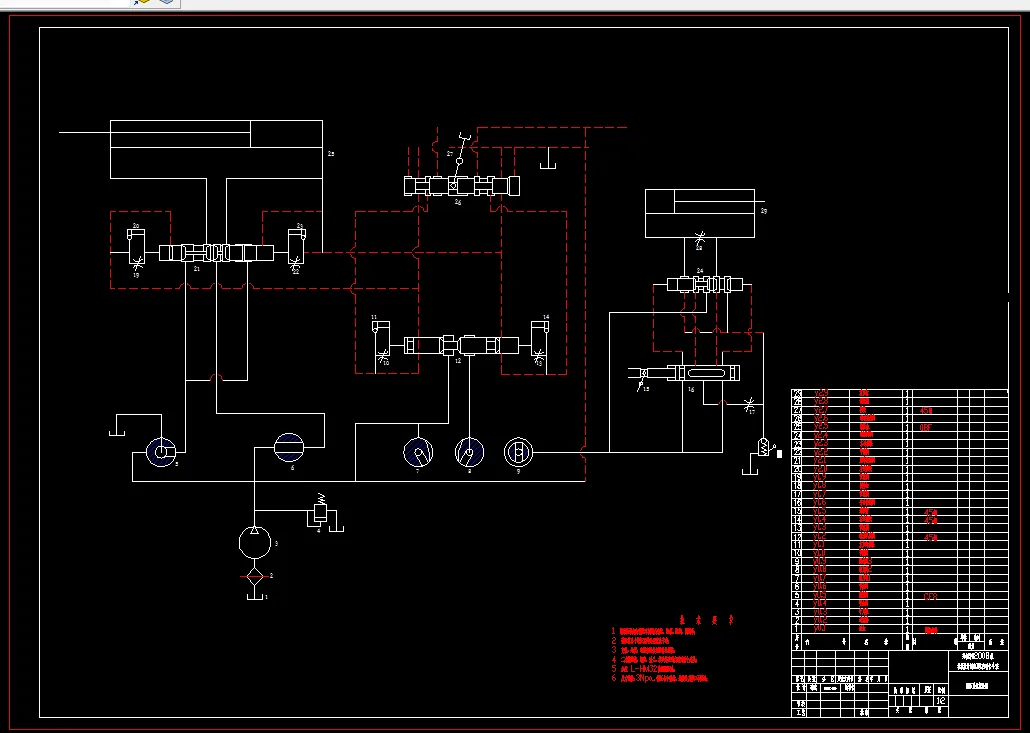

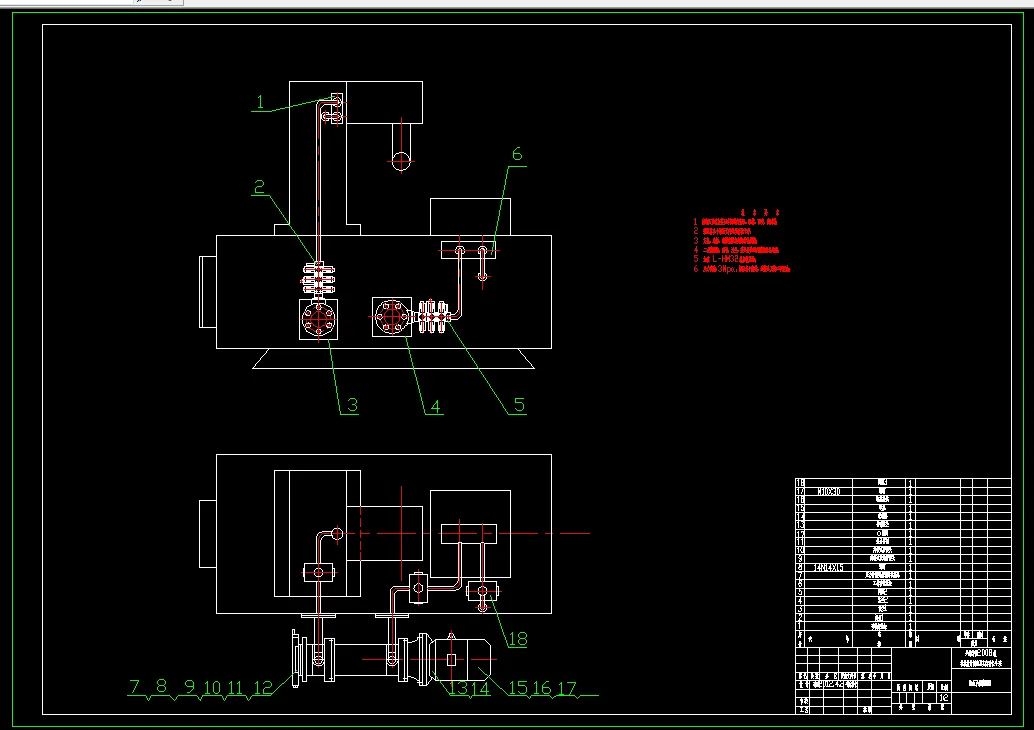

CAD版本图纸，共3张

摘要

本论文主要M7130磨床液压系统进行设计。液压传递具有传动平稳、惯性小、动作灵敏、容易实现无级调速、承载能力大、易于实现过载保护、液压元件能够自动润滑、容易实现复杂的动作等优点。液压传动已广泛应用于机床上。液压系统已成为机床设备中最关键的部分之一。本文研究的是液压传动系统，液压传动系统的设计需要与主机的总体设计同时进行。设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点，力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。

关键词：M7130平面磨床；液压系统；设计

目  录

第1章 绪 论 1

1.1  液压传动的特点 1

1.2  M7130平面磨床的工作特点 2

1.3  液压传动在M7130磨床中的应用 2

第2章 M7130平面磨床液压系统的设计步骤及要求 4

2.1  M7130平面磨床液压系统的设计步骤 5

2.2  M7130平面磨床液压系统的设计要求 5

第3章  M7130平面磨床液压系统的工作原理和特点 7

3.1  M7130平面磨床液压系统的工作原理 7

3.2  M7130平面磨床液压系统的特点 11

第4章  基本方案的制定和液压系统图的绘制 12

4.1  制定液压系统的基本方案 12

4.2  绘制液压系统图 13

第5章  液压系统各个液压元件的计算及选择 15

5.1  液压系统的工况分析 15

5.2  选择液压元件 17

5.2.1  液压泵 17

5.2.2  阀类元件及辅助元件的选择 18

5.2.3  油管 19

5.2.4  密封件的选择 20

第6章 总结 22

致 谢 23

参考文献 24

附录：译文及原件 25
