作品包括:

Word设计说明书1份

任务书一份

外文翻译一份

CAD版本图纸，共5张

摘要

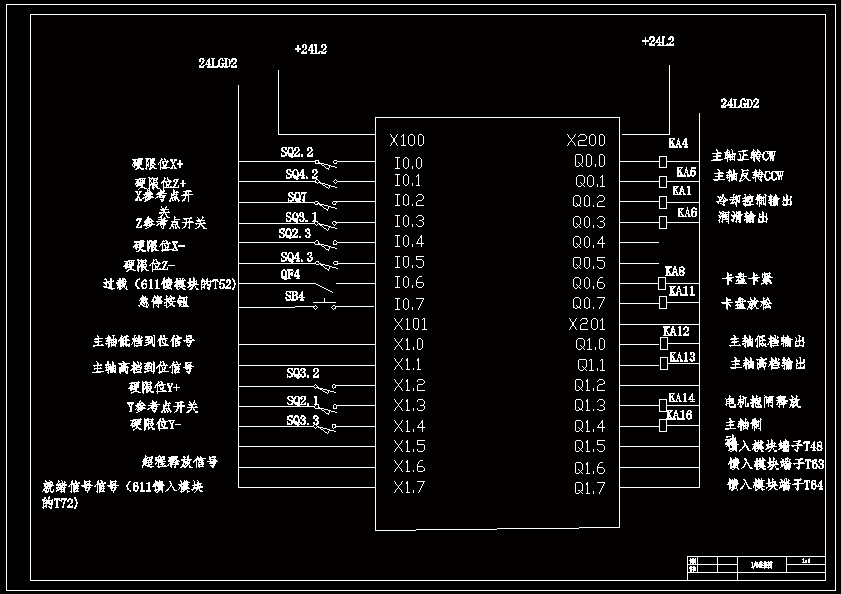

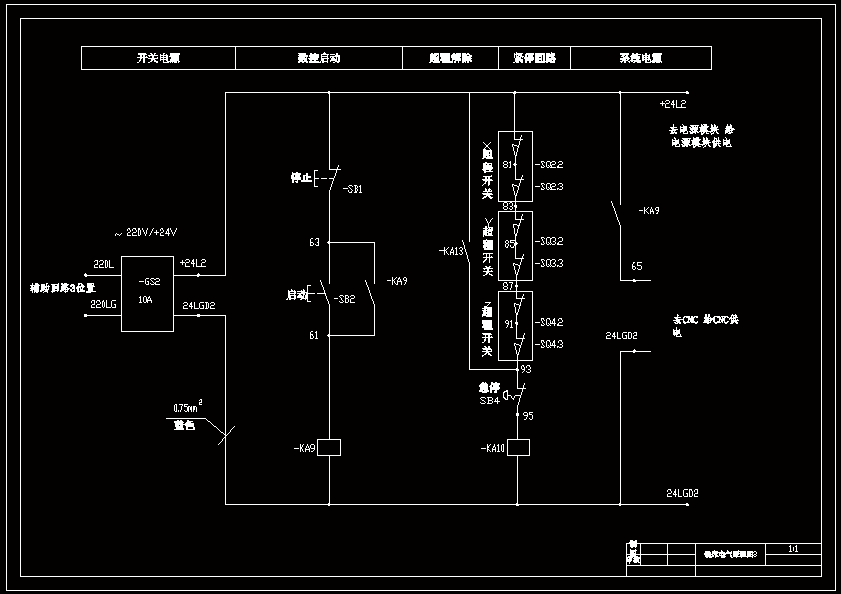

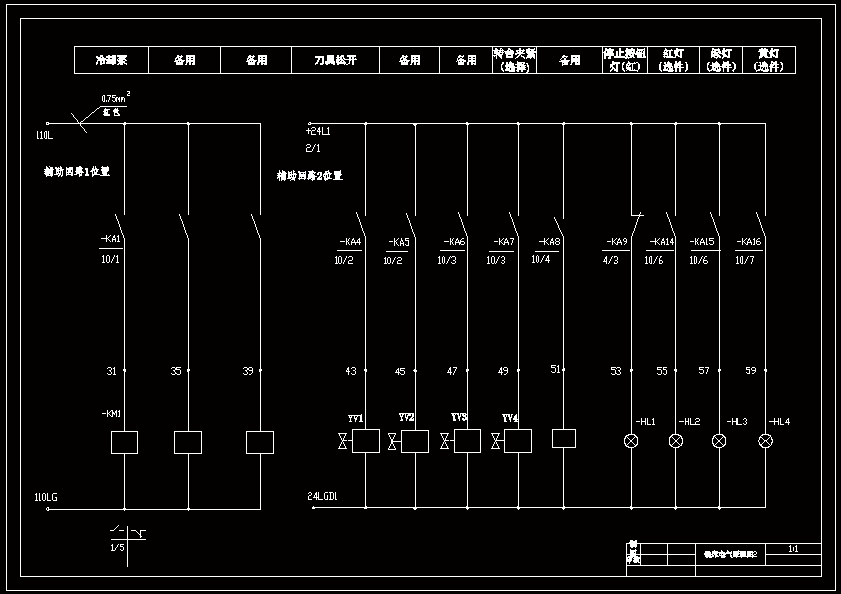

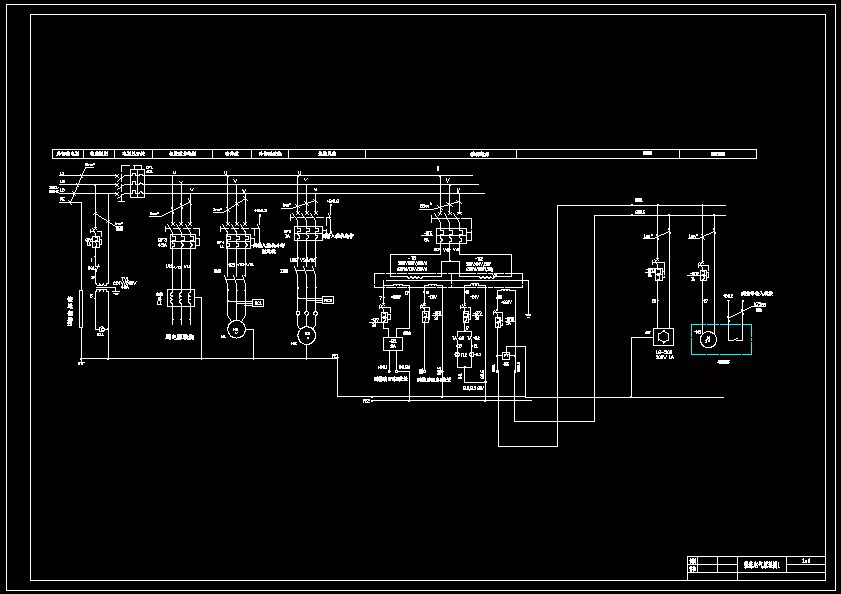

XK714A铣床数控铣床电气系统设计 结合我国数控机床的发展趋势，对应用较广的XK714A铣床，根据其要求设计其电气数控系统，首先选取数了既具有经济性又有实用性的西门子数控系统，然后结合西门子系统的特点设计了电气柜及系统连接，及接口设置，变频器选用及主控电路。然后又根据要求分配器I/O，最后对其编程。 在选用变频器设计，根据要求选用了三菱的变频器，再电气设计上，采用分块模式，分别对主控电路，辅助回路，控制回路，等方面一一设计。在分配I/O及编程方面，由于该系统自身所带有铣床实例，故其I/O采用系统设定，可用其自带的铣床子程序。 该设计充分利用了西门子数控系统的实用性，完成了对XK741铣床电气数控设计，无论在经济上还是功能上都取得了较好的效果。
