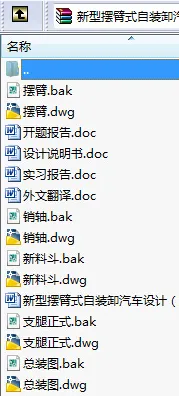

作品包括:

Word设计说明书1份

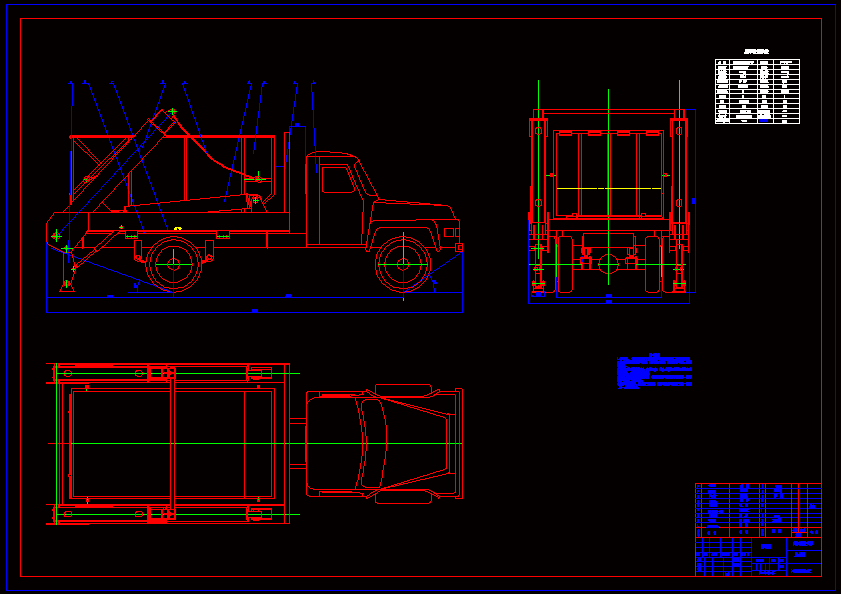

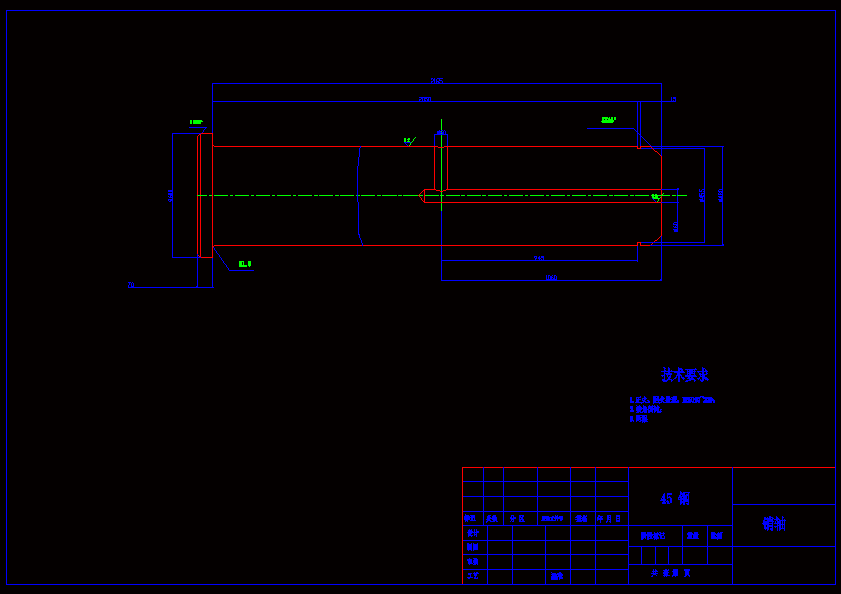

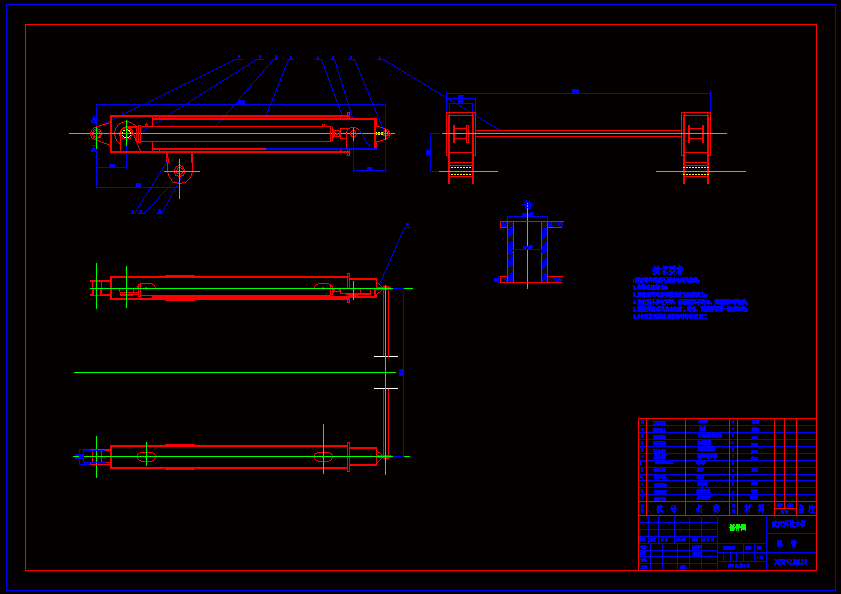

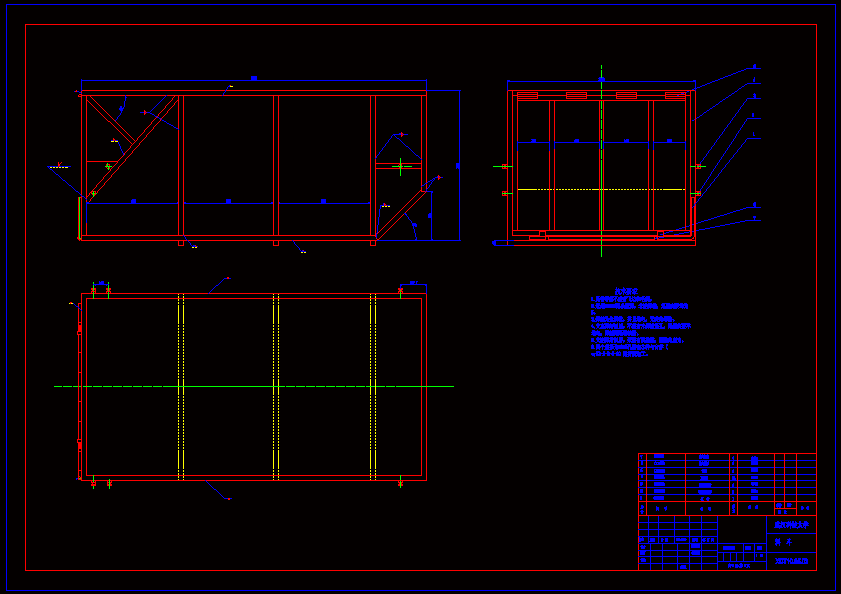

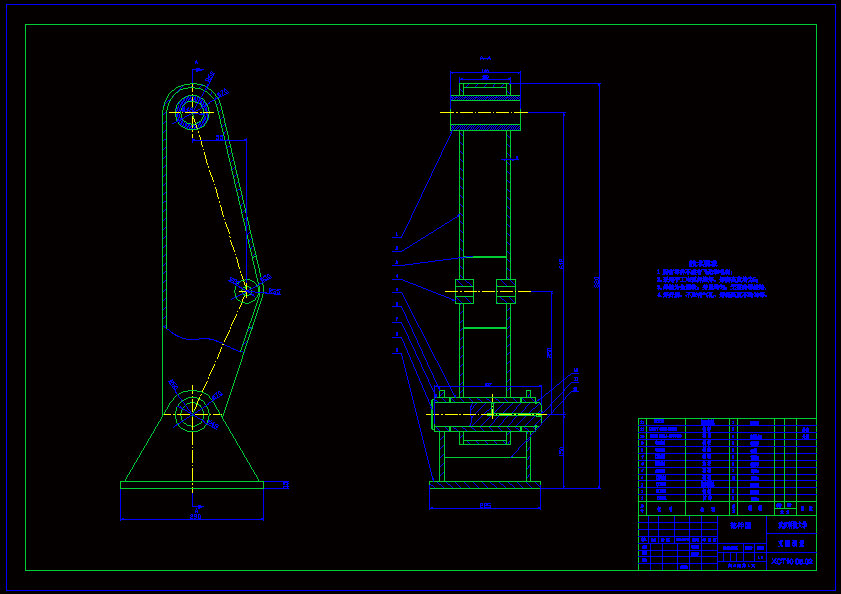

CAD版本图纸，共5张

摘要

该设计里的新型自装卸车，很大程度上改善了传统自装卸车的功能，扩大了其使用范围，可以实现料箱放置平台高度为2m，下降深度为2m及水平距离不小于3m的工况。为了使得整个装置的高度低，稳定性强且便于操作，我选用了将传统摆臂改为了伸缩臂，首先确定伸缩臂的结构，再对各种极限工况进行受力分析，从而先择了主液压缸及摆臂上液压缸的型号，不仅如此，对整体摆臂尺寸进行了设计及校核，通过使用该液压系统及机械结构予以实现以上功能。同时，为了倾卸方便的同时，按要求使运载量达到最大，因而地对物料箱进行了设计，不仅如此，为了防止在装卸极限位置时出现倾翻现象，采用了支腿，同时，对整车在极限工况下进行了受力分析，从而设计了支腿及校核支腿强度。
