作品包括:

Word设计说明书1份

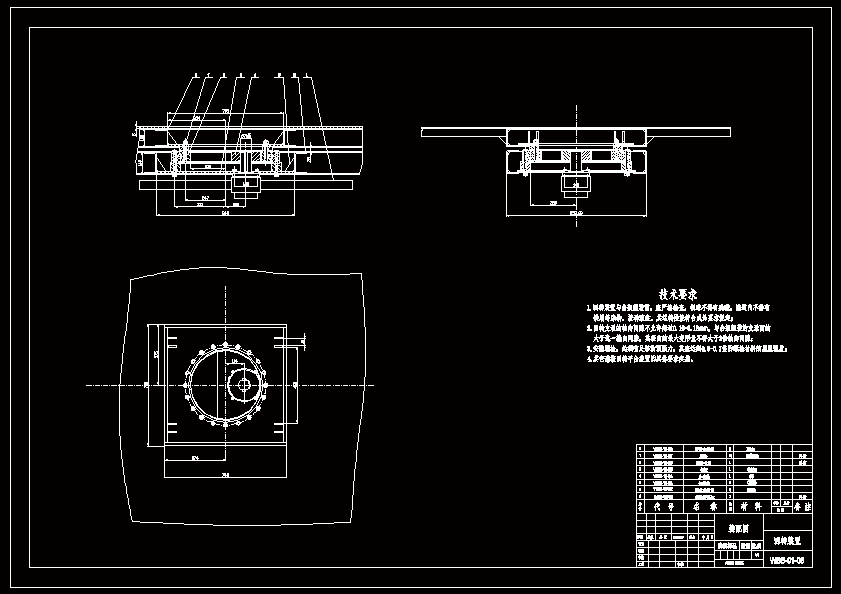

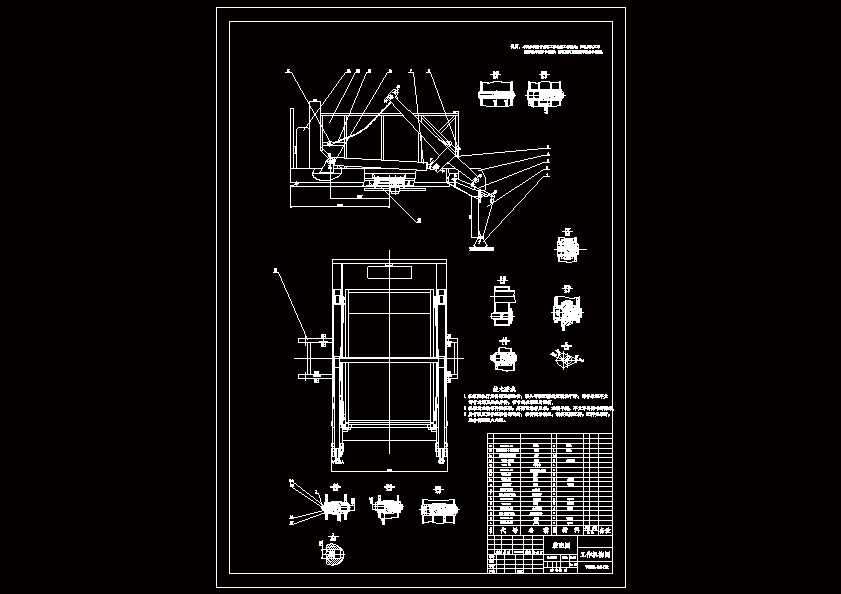

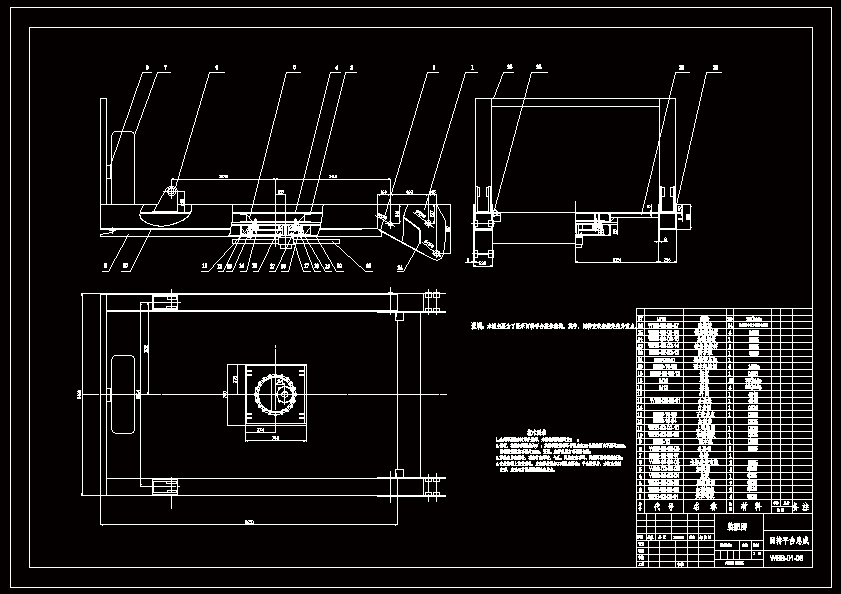

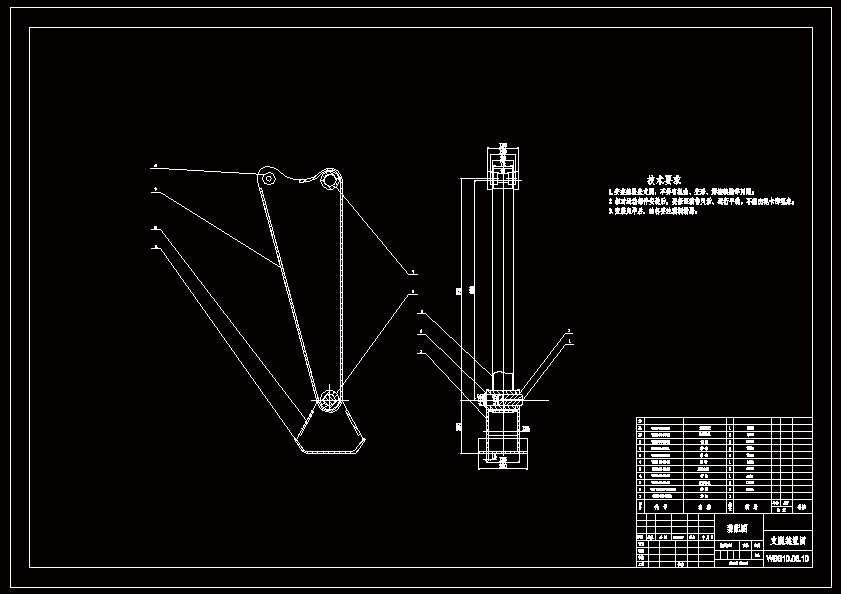

CAD版本图纸，共10张

摘要

本文设计的新型摆臂式自装卸汽车具备正常向后装卸、倾倒功能和向侧装卸、倾倒功能。具有独特的回转机构，在不适宜向后装卸的工作场地可将工作机构回转 再进行作业。本设计可实现地下两米、车后两米装卸，回转平台可实现向左、向右侧旋转 。具体设计中，选择单排四点接触滚球式回转支承装置，该装置高度低、重量轻，能承受较大载荷。回转装置由摆动液压缸提供动力。本设计先确定回转平台回转所需转矩，再求出装卸工况摆臂摆动到水平位置时回转支承装置所受最大倾翻力矩，跟据最大转矩和倾翻力矩选择合适的摆动液压缸。同时，必须满足能够使回转平台向两侧回转 转角。根据所选定液压缸，设计主动小齿轮。
