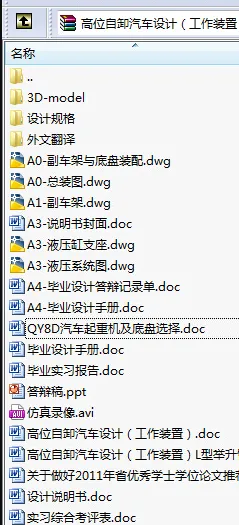

作品包括:

Word设计说明书1份，共38页，约11000字

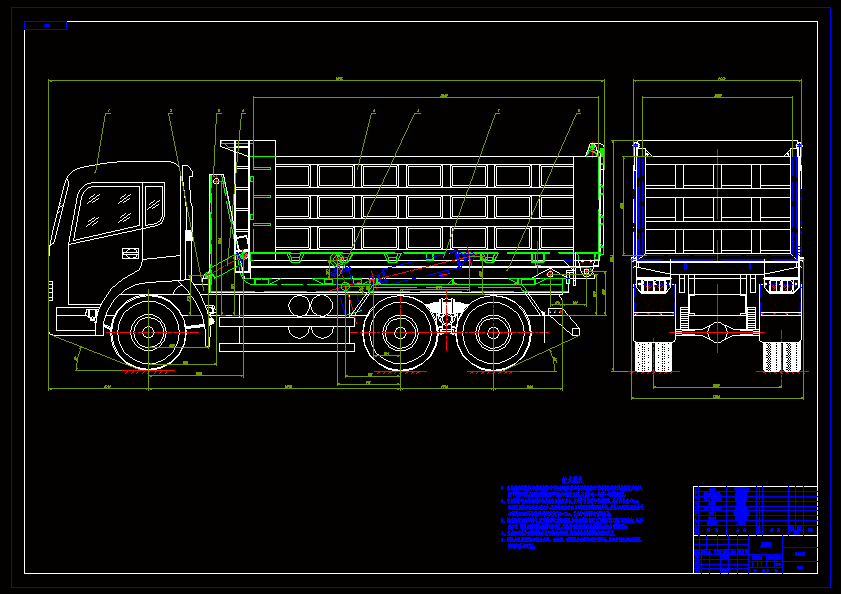

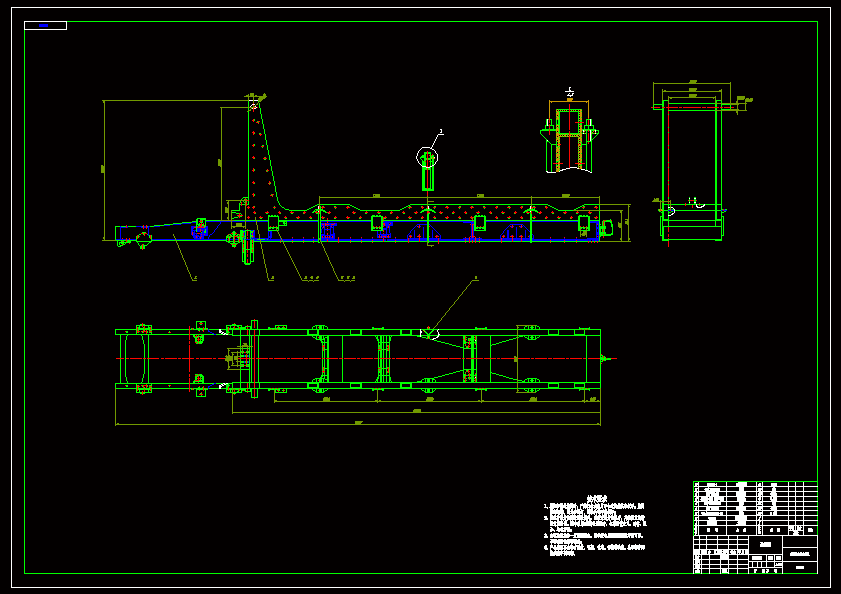

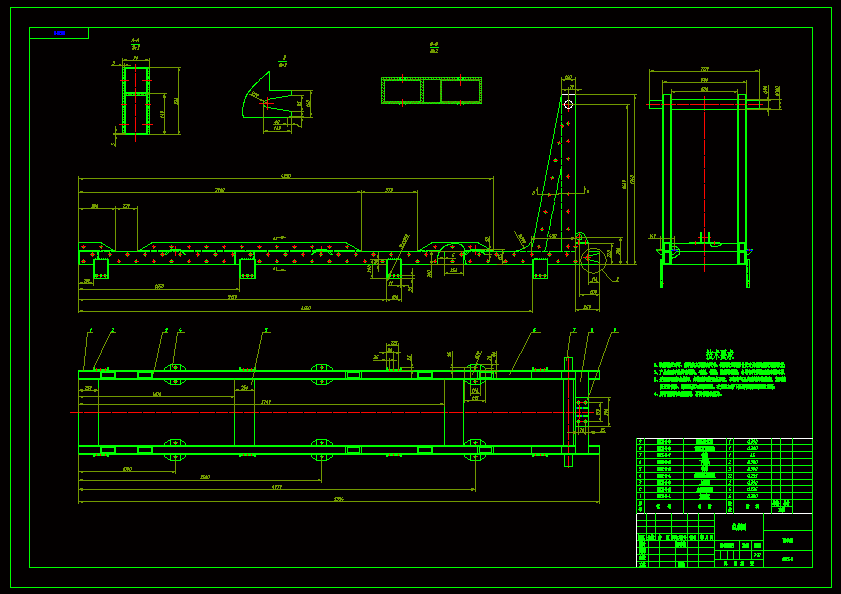

CAD版本图纸，共5张

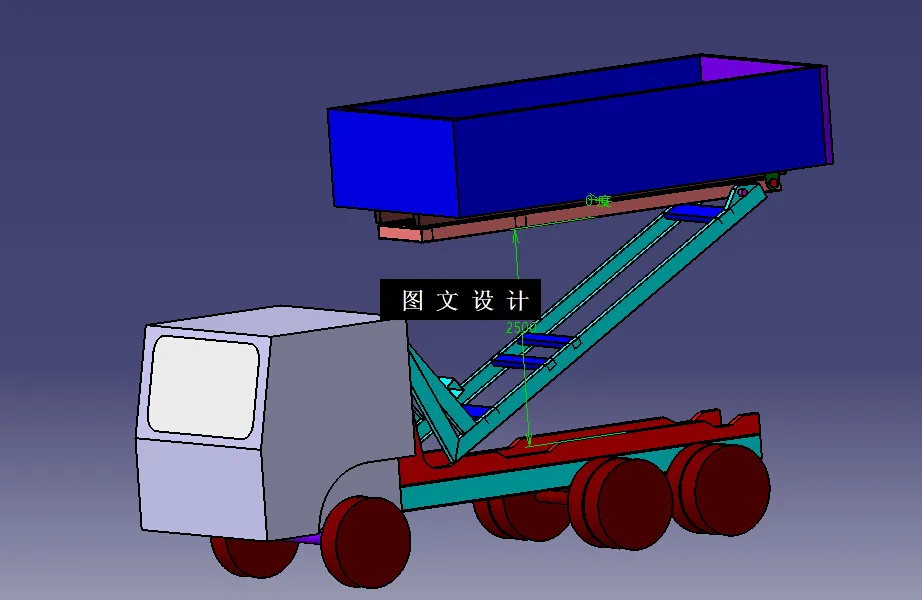

Catia三维图一套

仿真动画视频一份

摘要

高位自卸汽车设计（工作装置）L型举升臂高位自卸汽车设计 本文设计的高位自卸汽车是装备有车厢高位升高和倾卸两套机构(统称高位自卸汽车的举升机构)。它能将车顺平移举升到一定高度后倾卸货物，特别适合高货台卸货作业。具体实现是采用L型杠杆举升机构将车厢举起，同时有一定后移量，再用单缸倾卸机构将货物倾卸至目标地。 具体设计中，第一部分根据举升高度和后移量计算出举升臂的长度，再根据油缸的布置计算油缸的行程，然后根据简图作受力分析，计算出油缸的举升力和各连接点最大受力和杆的最大受力，最后是L型杠杆机构的校核。第二部分根据车厢最大举升角和油缸的布置计算出油缸的行程和所需最大举升力，同时进行校核。第三部分设计了副车架和副车架以上和举升机构相连的部分，进行了受力分析和强度校核。
