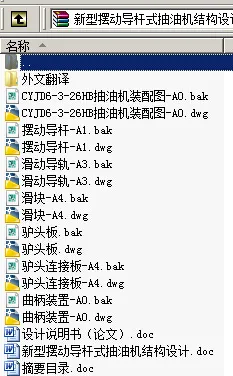

作品包括:

Word设计说明书1份，共33页，约11000字

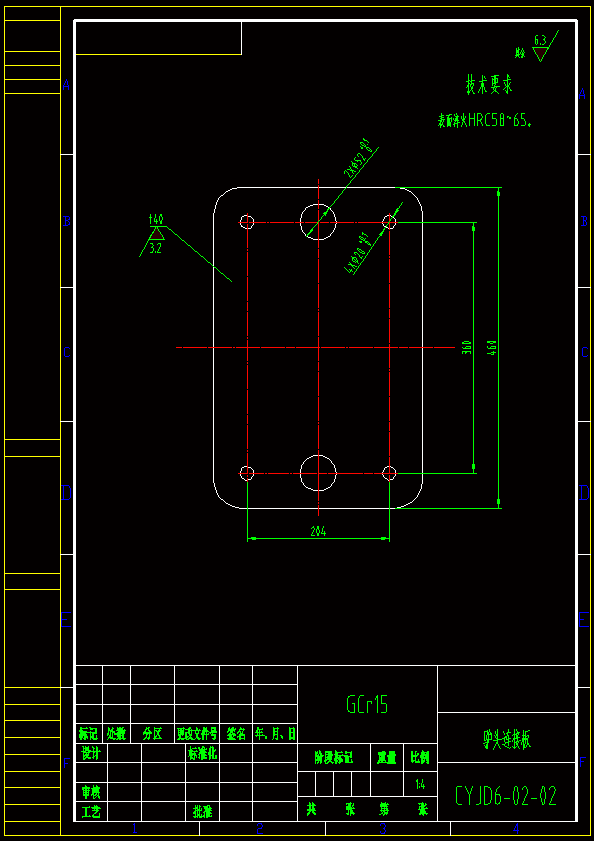

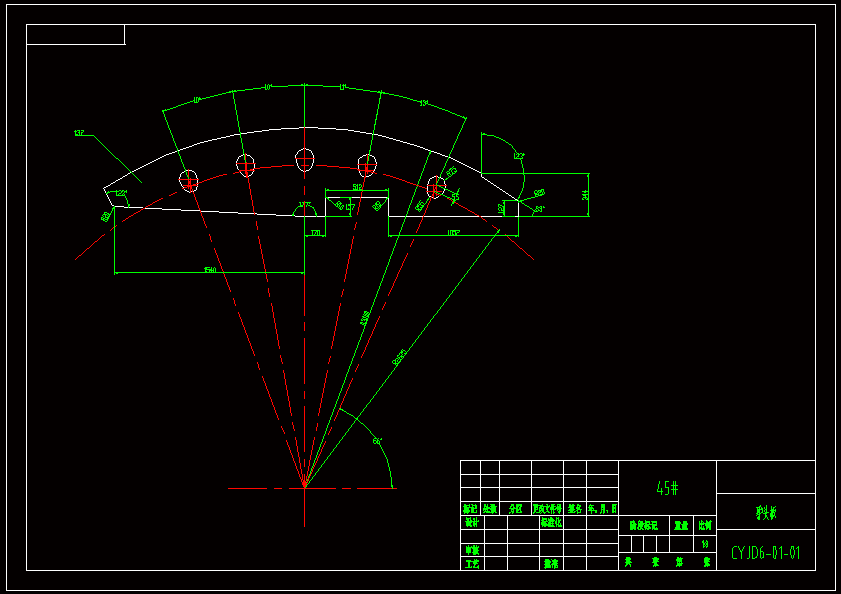

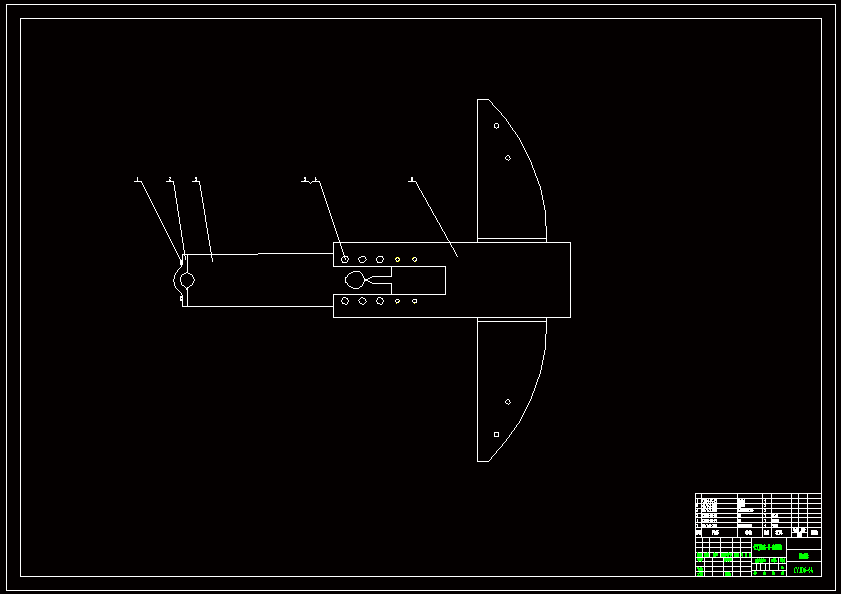

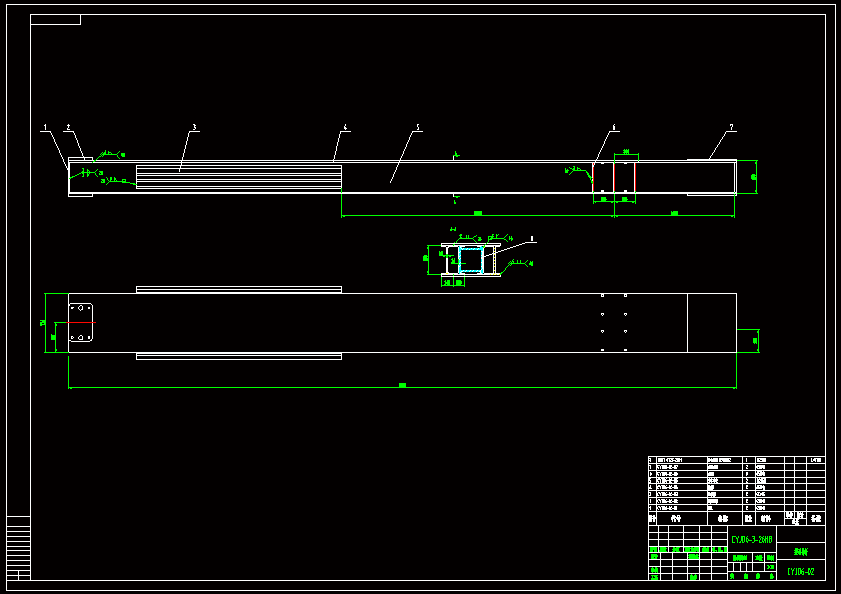

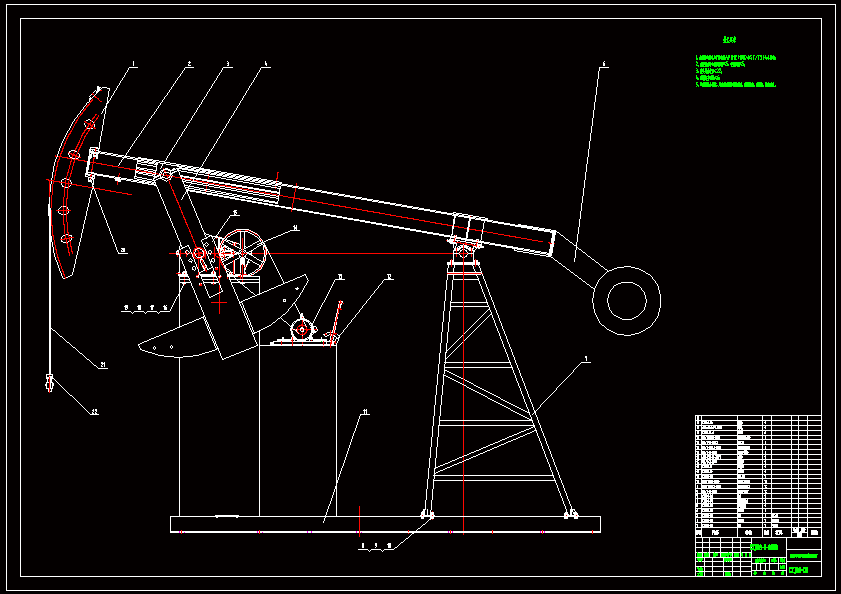

CAD版本图纸，共7张

摘要

抽油机是构成采油设备重要组成部分，常规抽油机的传动机构为曲柄摇杆式四杆机构，其他常见游梁式抽油机的传动机构大多在常规抽油机基础上进行改进，如柔性四连杆机构的双驴头抽油机和六杆机构的曲柄导杆抽油机等，本文设计的抽油机传动机构为摆动导杆式机构，在电动机驱动下，通过带传动，由于带传动比不能过大，再通过减速器输出扭矩，带动曲柄转动，曲柄与滑块铰接，滑块在摆动导杆上往复滑动，从而实现摆动导杆上下摆动，实现油井的机械式开采。 本文主要介绍了新型摆动导杆式抽油机的参数计算、运动解析法，再用adams对摆动导杆机构进行了运动和受力的仿真分析，以及进行了关键零部件的结构设计和强度校核。
