作品包括:

Word设计说明书1份，共38页，约14000字

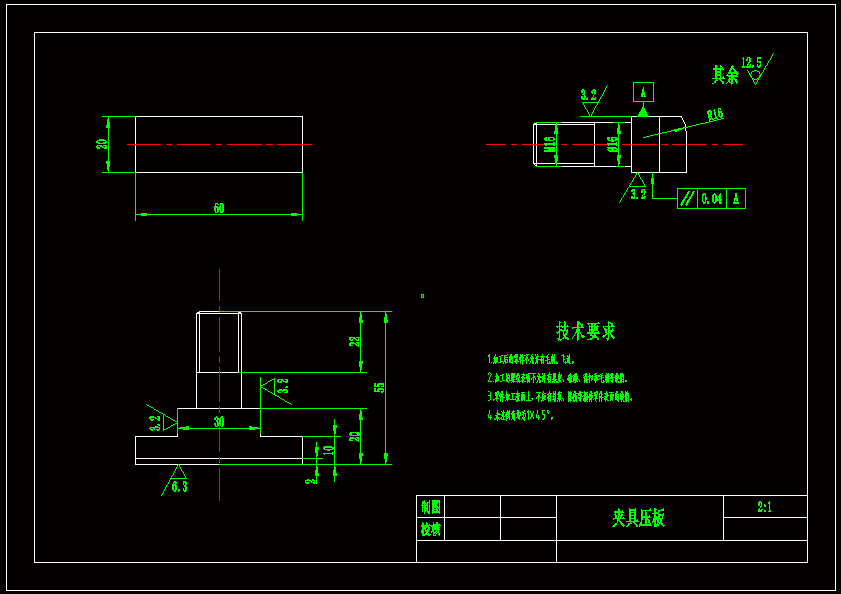

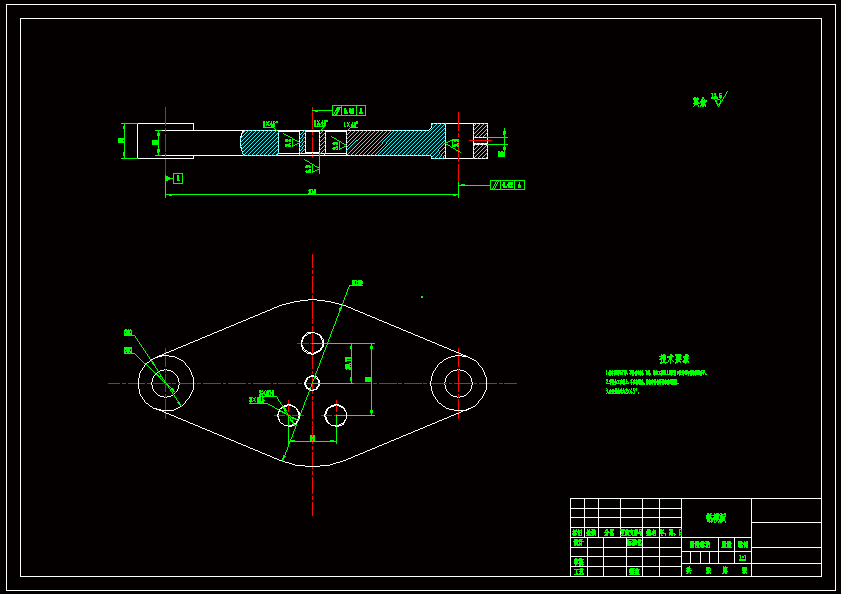

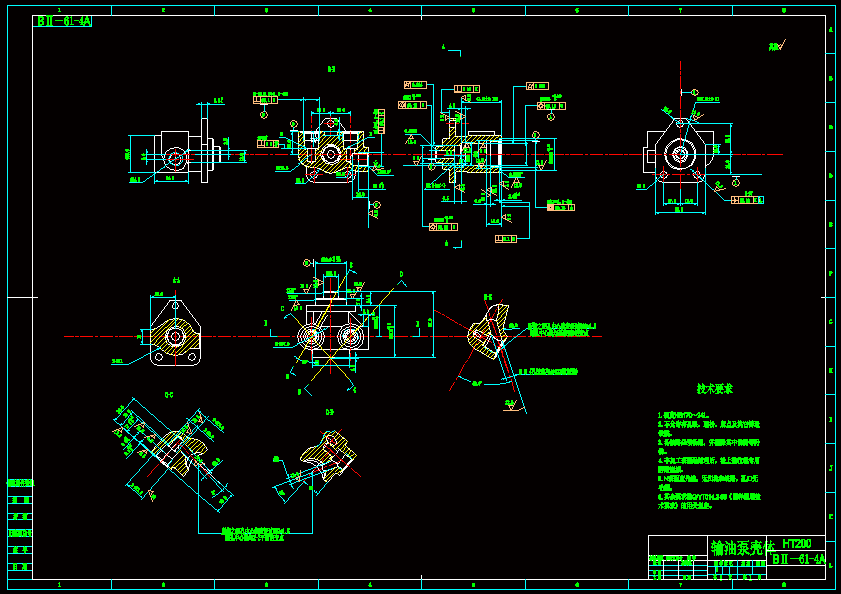

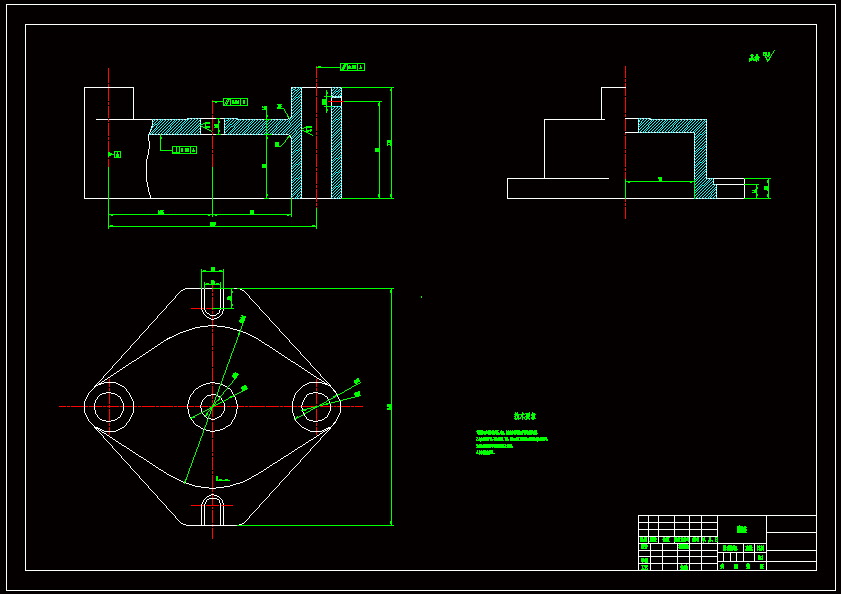

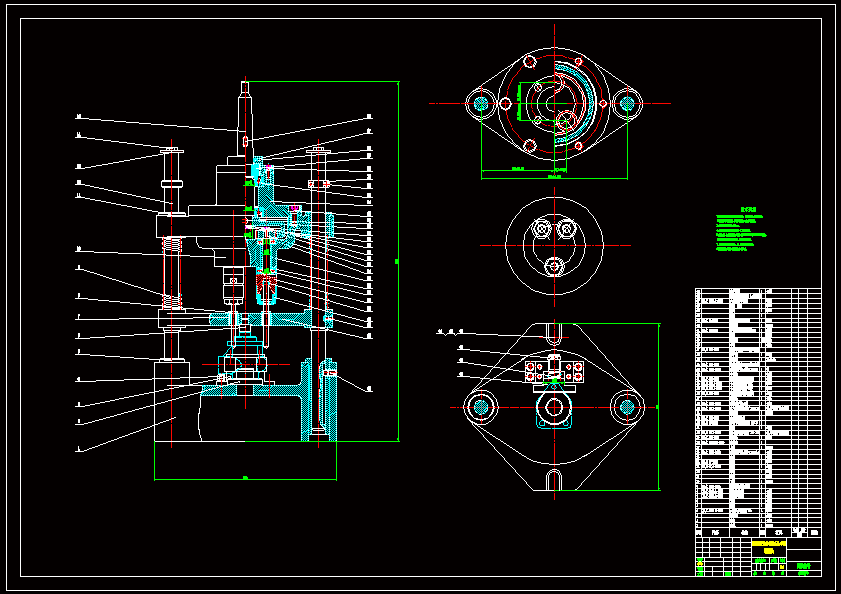

CAD版本图纸，共10张

摘要

一个零件的同一个面上，往往有多个孔，如果在普通钻床上加工，通常要一个孔一个孔的钻削，生产效率底。要是在普通立式的主轴上装一个多轴头，就可以同时钻削多个孔，大大提高了生产效率。目前，较为普遍采用的是一般齿轮传动多轴头。 利用多轴头，可以分别进行钻、扩、铰孔及攻丝等加工，也可同时进行钻、扩、铰孔或钻扩、攻丝等多种加工，此外，在钻床的功率、转速、进给量允许的情况下，攻丝多轴头也可以用钻孔（钻孔时，重新调整机床的转速和进给量，以符合钻孔的转速和进给量要求）。按其不同加工内容，多轴头可分为钻孔多轴头、攻丝多轴头及多工序加工多轴头。这三种多轴头，在设计原则与方法上大同小异。对于攻丝多轴头，要特别注意使工作轴每转进给量必须与丝锥螺距相等这一特点。目前大量使用的是钻孔多轴头，以下介绍其结构和设计要点。 带夹具多轴头由下列四部分组成： 1. 多轴头与机床的连接部件和传动部件，管子和传动杆等。 2. 多轴头与机床导向部件，导柱和导套等。 3. 齿轮传动箱，包括主动轴、工作轴、齿轮、箱体、中间板和盖等。 4. 夹具部分由定位部分和夹紧机构。 齿轮传动系统的设计与计算是多轴头设计的核心部分。齿轮传动系统设计得好，可使多轴头的机构紧凑，各个轴的受力情况良好，从而减少齿轮、轴和轴承的磨损，延长多轴头的使用寿命。
