作品包括:

Word设计说明书1份，共38页，约19000字

开题报告一份

外文翻译一份

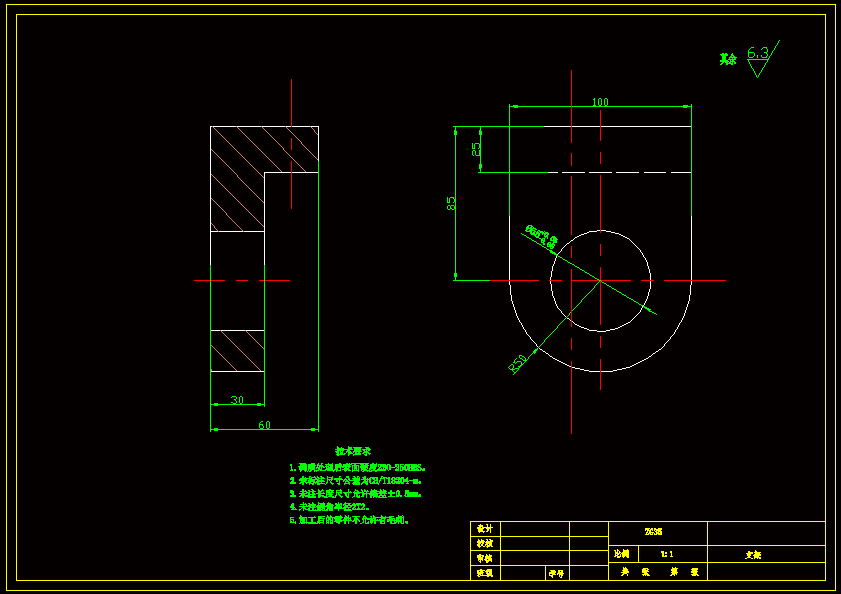

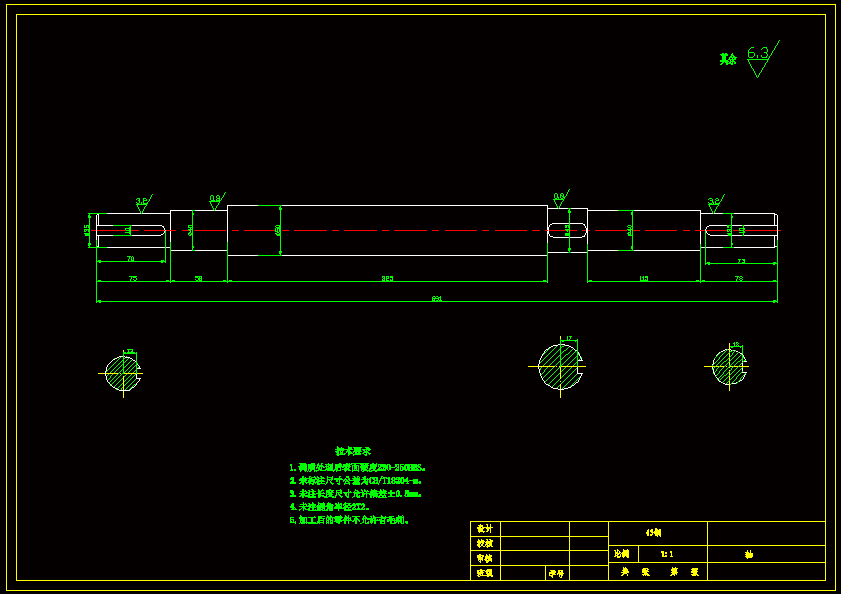

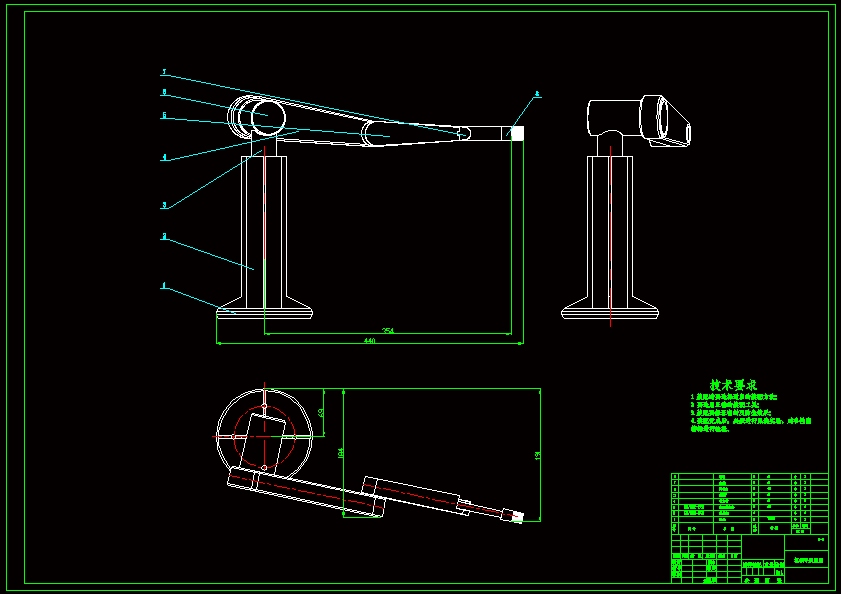

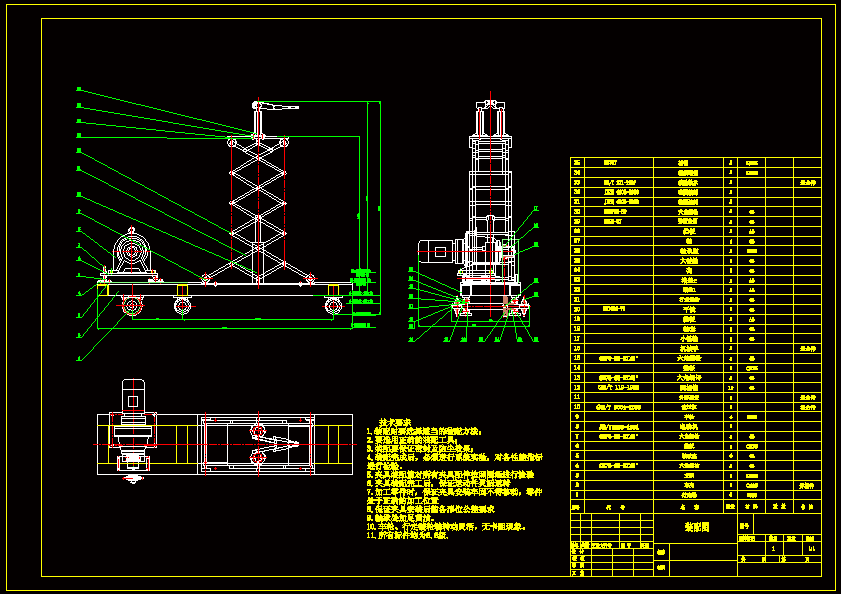

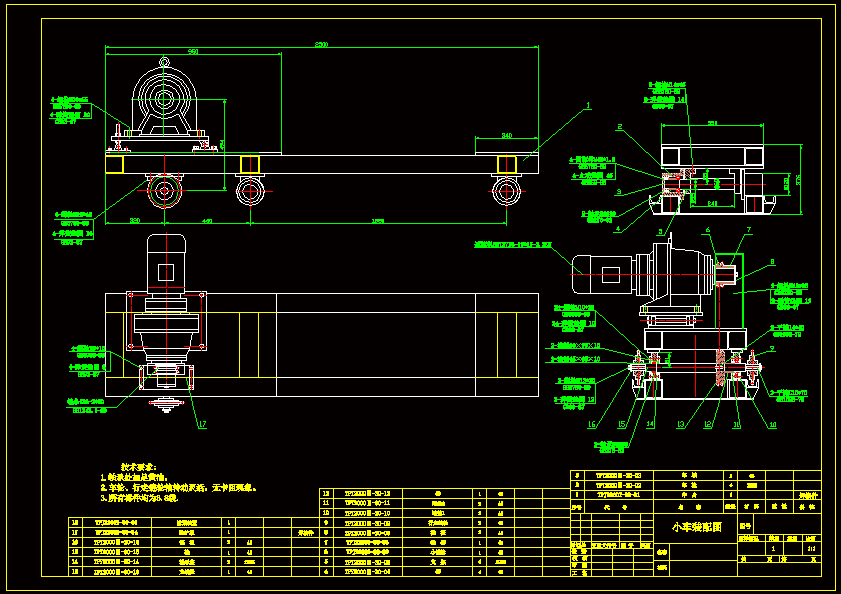

CAD版本图纸，共13张

摘要

随着人类社会的飞速发展，现代人出行的各类交通设施也得到了空前的发展。伴随社会的不断进步，各城市之间的人口流动量也不断增加，现代城市需要一个与其相适应的现代化交通体系，要形成与城市发展布局相协调的综合交通格局。因此这是交通运输部需解决的难题之一。地铁作为一种公共交通资源，对于我国人口众多、土地资源紧缺的国情来说其重要性不言而喻，能大大缓解城市的交通压力，为人们提供安全、快捷的交通出行方式。地铁真正意义上的解决了大城市交通拥堵问题, 促进了城市健康、稳步地发展。地铁的输电线在地铁长时间的运行过程中会吸附灰尘，如果不及时进行清理会导致电线与电刷之间产生接触不良，影响地铁的正常运行，因此其重要性将直接影响工程总体的各环节，对城市的形成及发展模式将产生深远的影响，对其进行研究具有非常重要的意义。 本文设计及题目是地铁输电线除尘装置设计，该课题来源于：江苏省工业支撑项目—铁路隧道除尘清洁车研制，主要解决地铁输电线定期除尘难题而具体进行总体设计和结构设计。本文介绍地铁的概念、发展历程、现状及发展趋势，并分析了其优点及存在的问题；对各类升降机构的总体结构进行了探讨，还对其在制造业中的应用进行了阐述；对机械手的概念、发展历程、现状及发展趋势进行阐述。本文在查阅了国内外相关资料的前提下，对本次设计的课题进行了总体结构设计、在分析和计算了承载能力及完成动作的同时对部件的结构设计、升降装置结构的设计、机械手的设计。利用AUTO CAD二维画图软件进行了零件的设计和装配，利用PROE三维绘图软件对实体进行了绘制以满足工作要求。 最后完成了总体方案的制定、配置型式及结构方案的确定、设计计算说明书的编制。完成了除尘装置的相关设计，满足高空作业要求的同时，还具较好的性价比，最终达到本次设计的综合训练的目的。
