作品包括:

Word设计说明书1份，共47页，约14000字

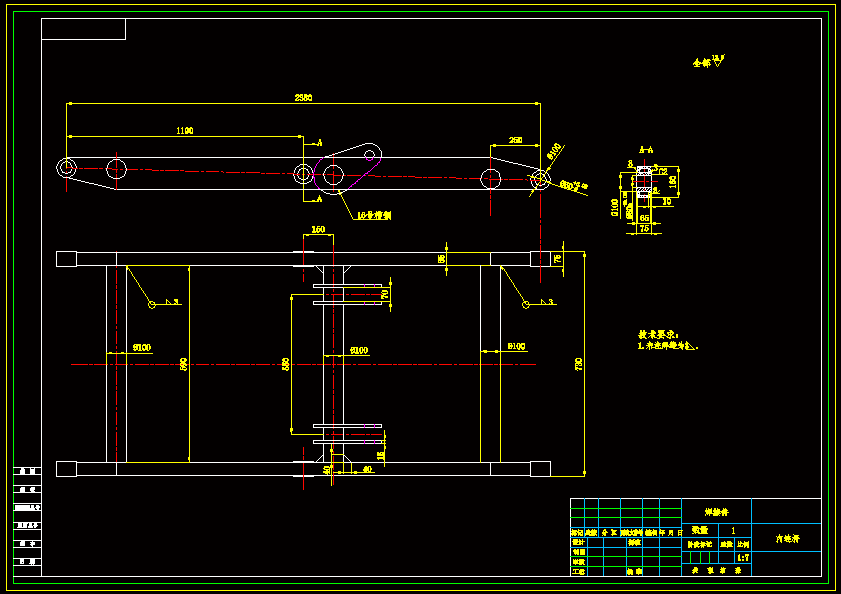

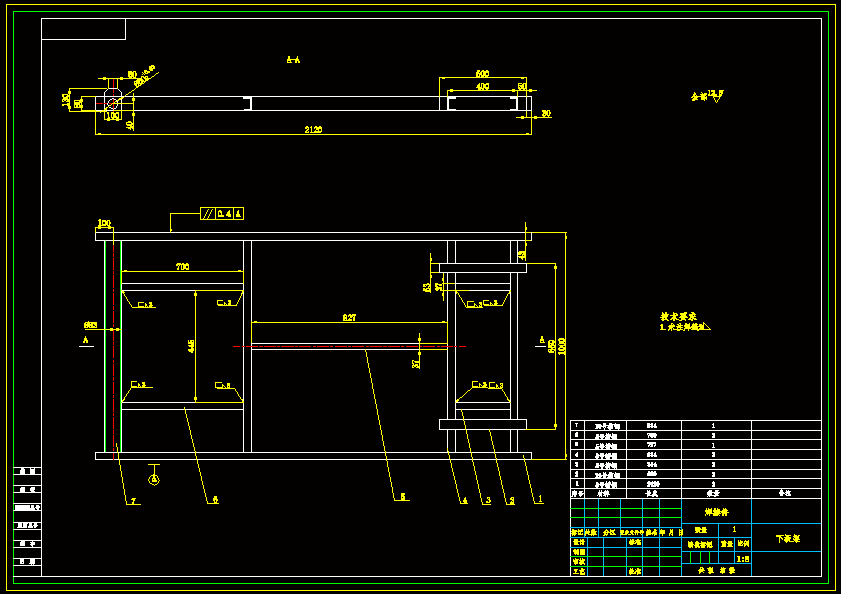

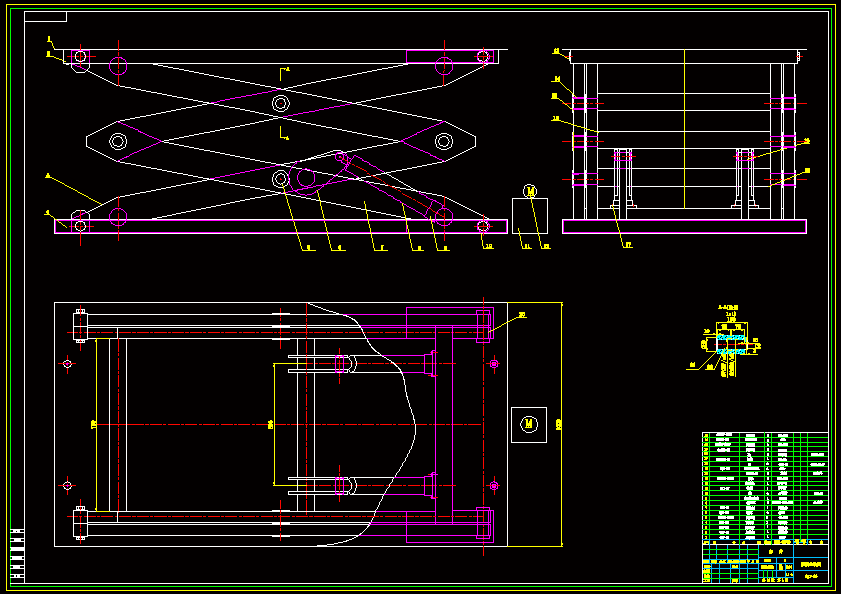

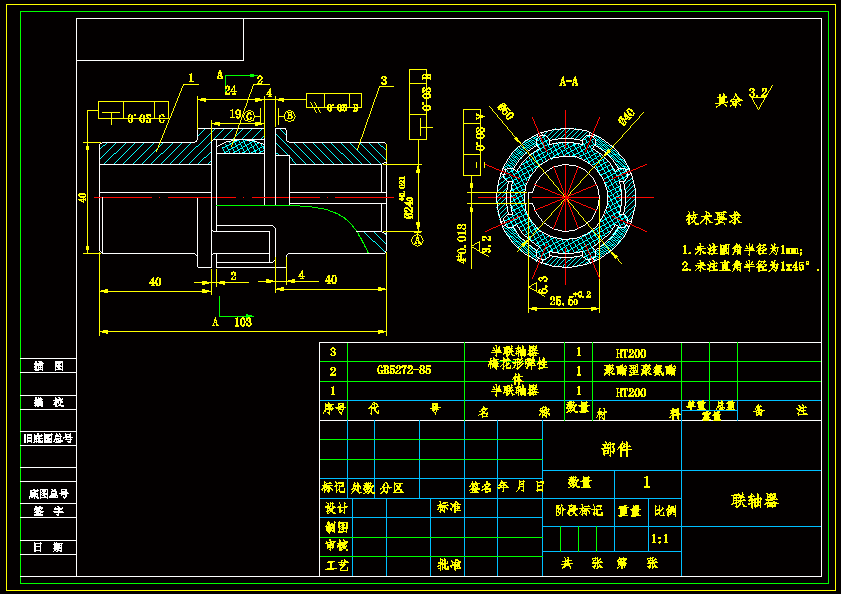

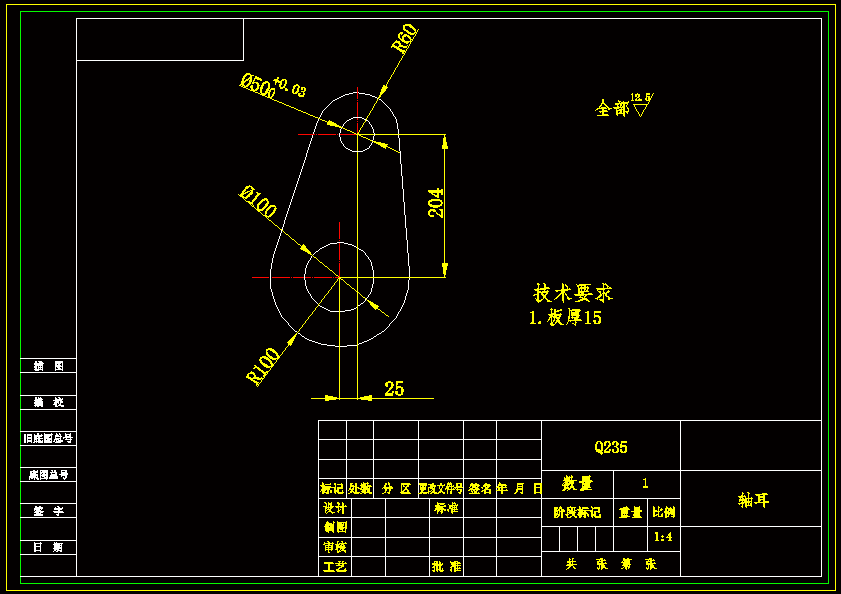

CAD版本图纸，共9张

摘要

本次设计任务是双叉固定式液压升降台，它是一种升降稳定性好，适用范围广的货物举升设备。其起升高度2800mm，举升重量500kg，平台尺寸2220×1000 mm。其动作主要是由两个双作用液压缸推动“X”型架，带动上板移动来实现的。该液压升降台主要由两部分组成：液压部分和机械部分。设计液压部分时，先确定了液压系统方案。选择液压基本控制回路时，换向回路选择三位四通电磁换向阀；平衡回路选择用液控单向阀。确定各种基本回路后，又确定了液压系统传动形式，拟定液压系统原理图，然后对液压元辅件进行了设计、选择，并对其进行校核。机械部分主要由上板架、下板架、内连杆和外连杆四部分组成。通过设计、选择机械部分材料与结构，并对其进行受力分析与强度校核，结果证明机械部分结构设计可以满足要求，进一步完成了本次设计题目。
