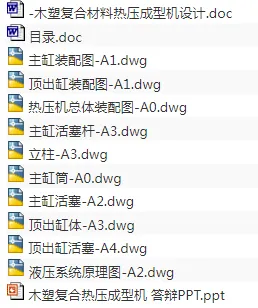

作品包括:

Word设计说明书1份，共39页，约15000字

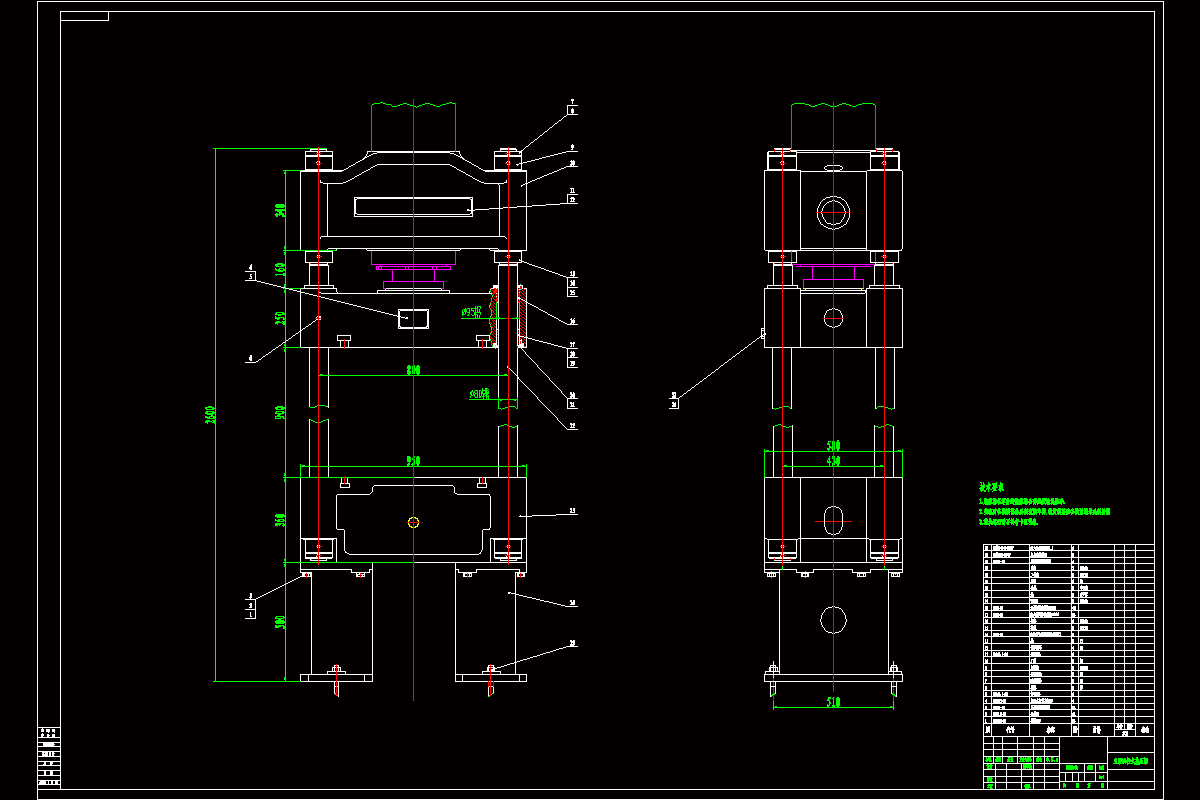

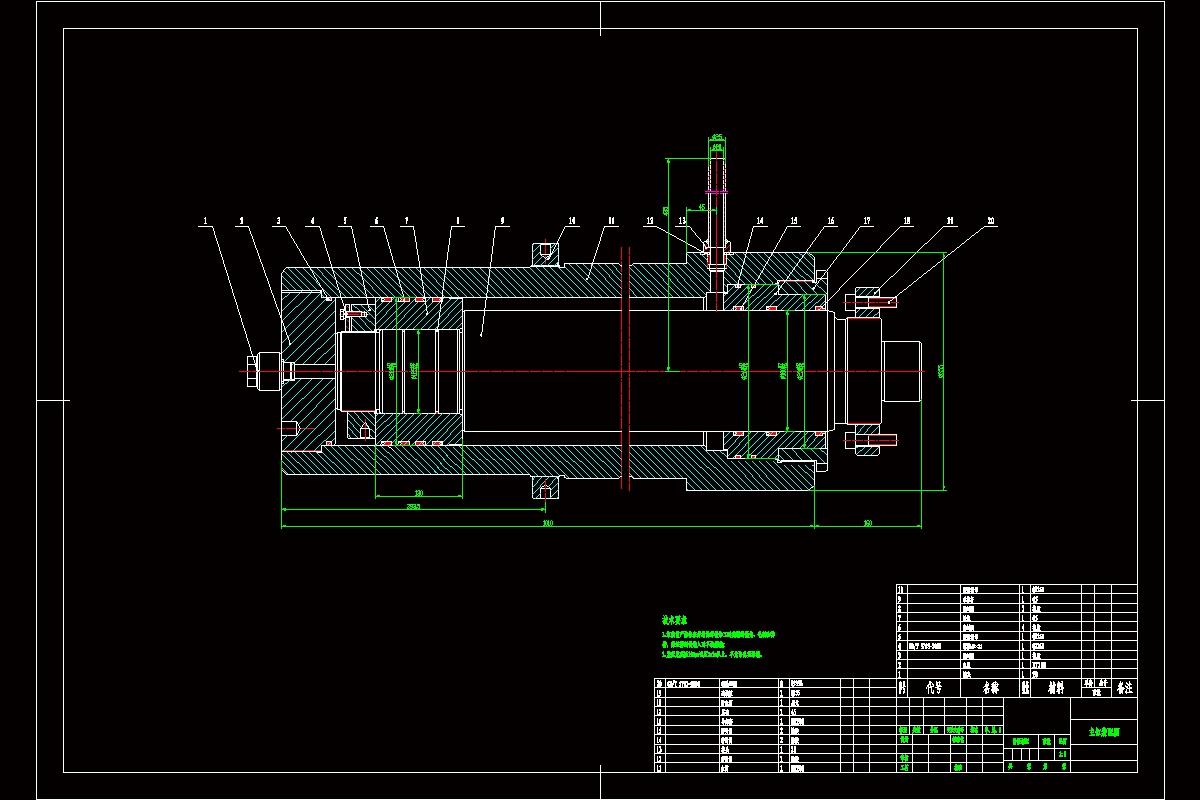

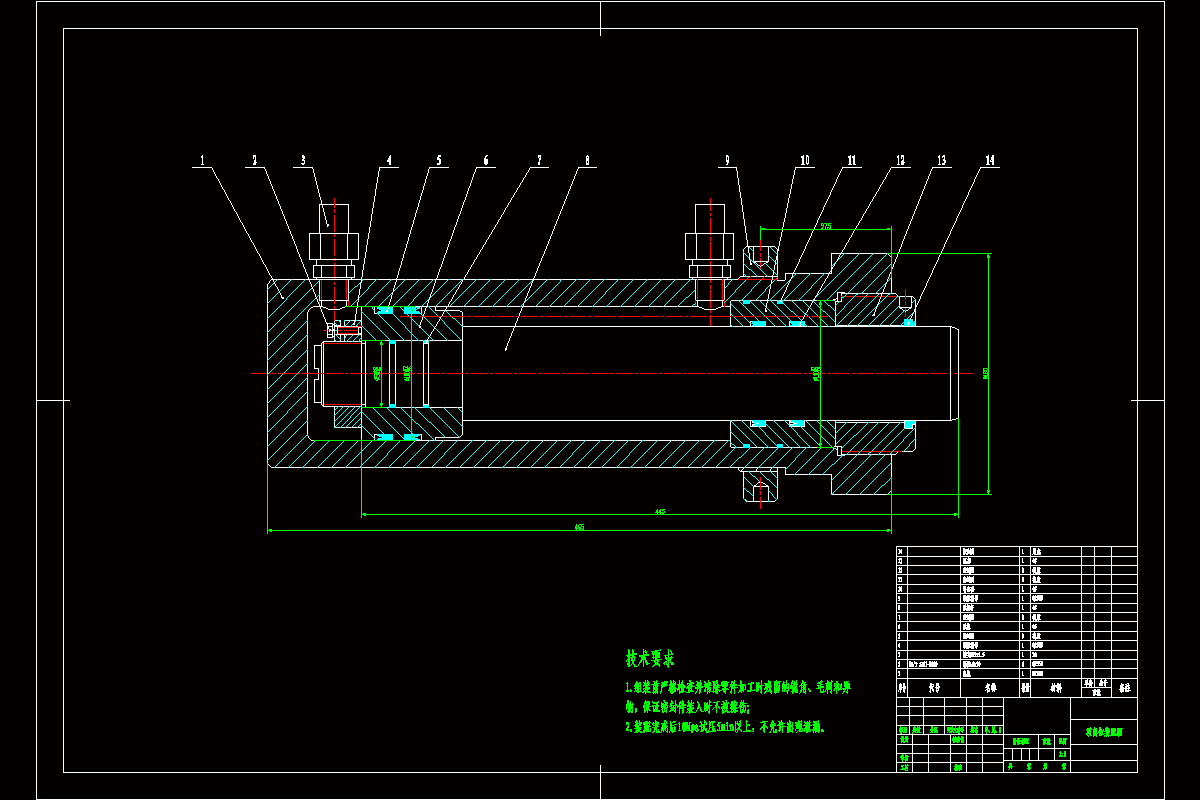

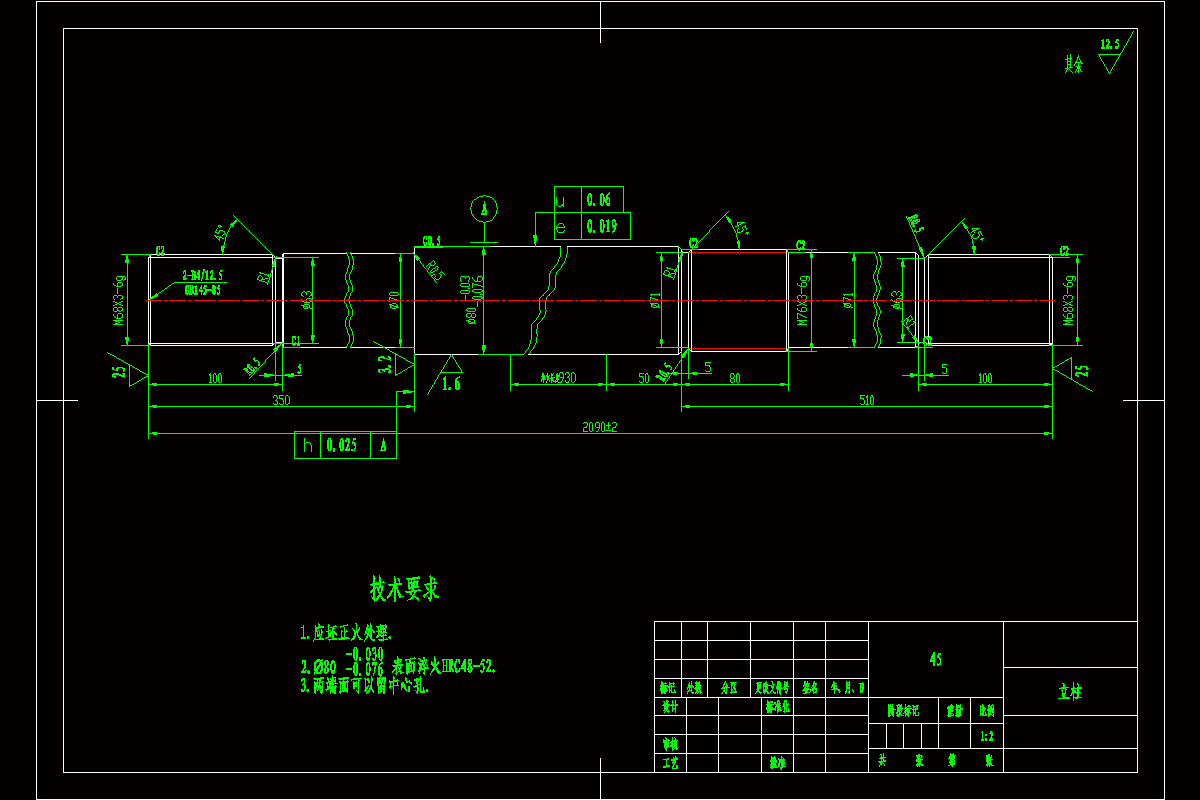

CAD版本图纸，共10张

摘要

本文针对木塑复合材料热压成型机进行设计，热压机采用三梁四柱式，此结构应用广泛，公称力设计为1000kN，通过更换模具可适应多种不同形状尺寸零件的加工，也可进行冲压、挤压等加工，具有很广的使用范围。

三梁四柱式热压机包括液压缸、横梁、立柱及充液装置等。动力机构由油箱、高压泵、控制系统、电动机、压力阀、方向阀等组成。热压机通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。

该热压机结构紧凑，动作灵敏可靠，速度快，能耗小，噪音低，压力和行程可在规定的范围内任意调节，操作简单。在本设计中，通过查阅大量文献资料，设计了液压缸的尺寸、热压机本体，拟订了液压原理图，并且按压力和流量的大小选择了液压泵，电动机，控制阀，过滤器等液压元件和辅助元件。最后还使用AutoCAD软件绘制了该热压机的装配图和主要零件图。

关键词：三梁四柱；热压机；液压缸；液压系统

目录

摘要I

Abstract II

第一章绪论1

1.1研究背景及意义1

1.2压力机概述1

1.2.1压力机发展的概况1

1.2.2压力机工作原理2

第二章热压机的本体结构设计4

2.1本体结构与机架形式4

2.2基本参数的确定4

第三章液压缸设计7

3.1液压缸的基本结构设计7

3.1.1液压缸的类型7

3.1.2钢筒的连接结构7

3.1.3缸底结构7

3.1.4油缸放气装置8

3.1.5缓冲装置8

3.2缸体结构的基本参数确定8

3.2.1主缸参数8

3.2.2顶出缸参数9

3.3各缸动作时的流量9

3.3.1主缸进油流量与排油流量9

3.3.2顶出缸的进油流量与排油流量10

3.4液压缸设计计算11

3.4.1主缸的设计计算11

3.4.2顶出缸的设计计算15

第四章液压系统设计及元件选择20

4.1液压系统方案设计20

4.2拟定液压系统原理图21

4.3选择液压元件22

4.3.1选择液压泵和确定电动机功率22

4.3.2选择液压控制阀23

4.3.3选择辅助元件24

第五章热压机机体设计25

5.1立柱设计25

5.1.1立柱设计计算25

5.1.2连结形式26

5.1.3立柱的螺母及预紧27

5.1.4立柱的导向装置28

5.1.5限程套29

5.2底座设计29

5.3横梁设计29

5.3.1上横梁结构设计29

5.3.2活动横梁结构设计30

5.3.3下横梁结构设计30

5.3.4各横梁参数的确定30

第六章热压机的安装、维护与保养31

6.1热压机的安装31

6.2热压机的安装31

6.2.1维修保养31

6.2.2安全操作规程32

总结33

参考文献34

致谢35
