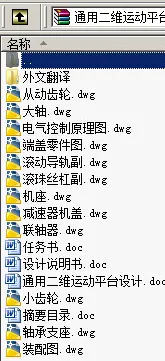

作品包括:

Word设计说明书1份

任务书一份

外文翻译一份

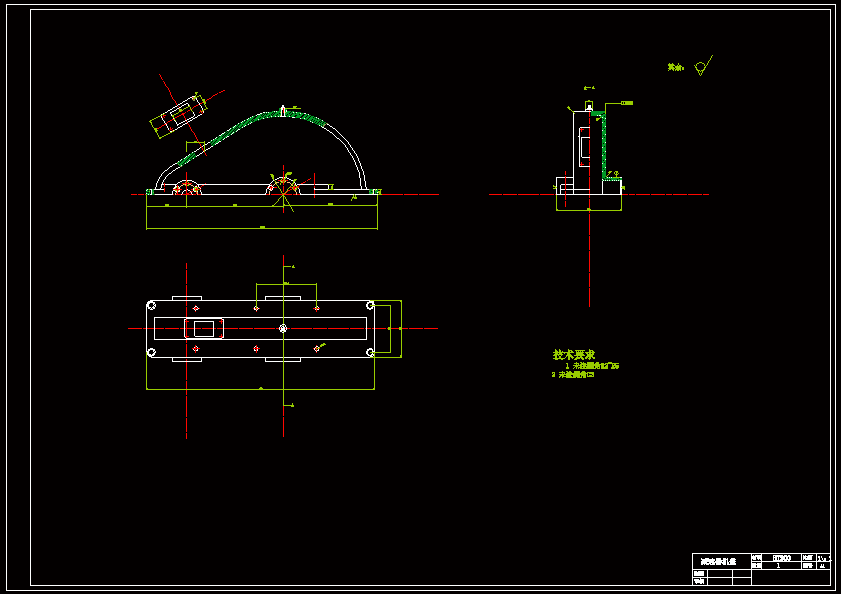

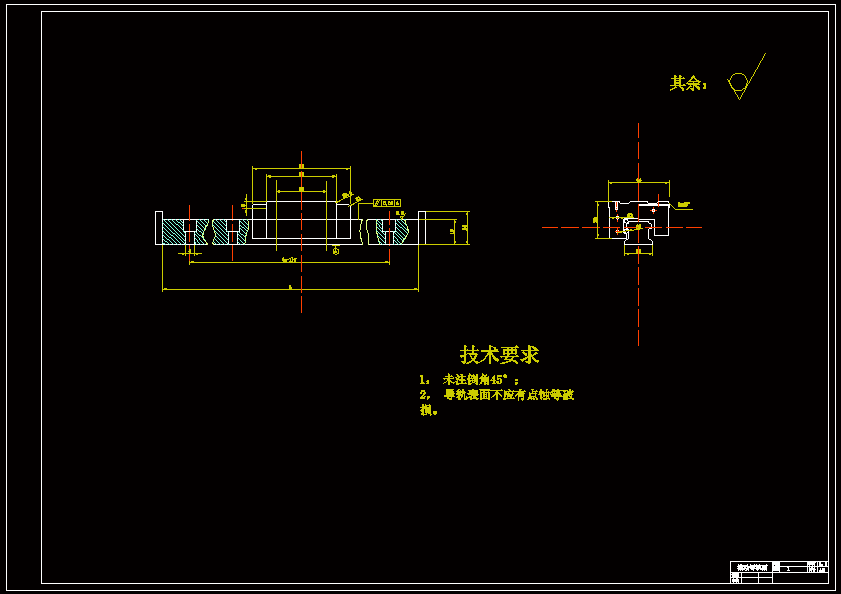

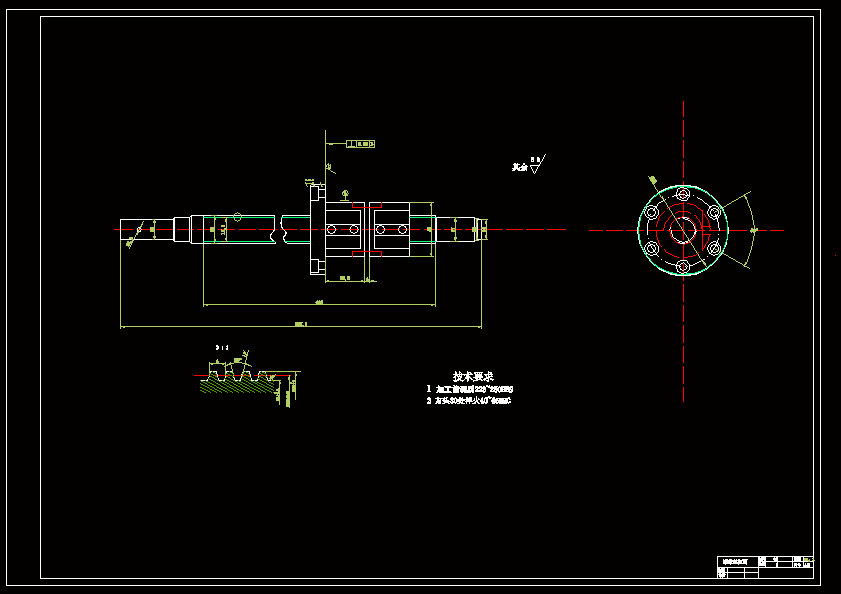

CAD版本图纸，共12张

摘要

通用二维运动平台设计 X-Y数控工作台是许多机电一体化设备的基本部件，如数控机床的加工系统、纵横向进给、立体仓库中堆垛机的平面移动系统、平面绘图仪的绘图系统等,尽管结构和功能各不相同,但基本原理相同。机电一体化系统是将机械系统与微电子系统结合而形成的一个有机整体。本文通过对X-Y工作台即能沿着X向、Y向移动的工作台的机械系统、控制系统及接口电路的设计,阐述了机电一体化系统设计对专业教学的意义及技术关键。 本次课程设计，主要设计和研究Ｘ－Ｙ工作台及其电气原理图。确定Ｘ－Ｙ工作台的传动系统，并且选择了螺旋传动，验算了螺旋传动的刚度、稳定性及寿命等参数；并设计了导轨，据其用途和使用要求，选择了直线滚动导轨副，确定了其类型、转动力矩、转动惯量。控制系统包括了系统电源配置、CPU电路、RAM、ROM扩展，键盘与显示、I/O通道接口、通信接口等。我们利用了8031主控器、6264片外数据存储器、2764片外程序存储器、74LS373地址锁存器、74LS138片选地址译码器及8155、8255可编程I/O扩展等MCS-51单片机设计其硬件电路图。
