作品包括:

Word设计说明书1份

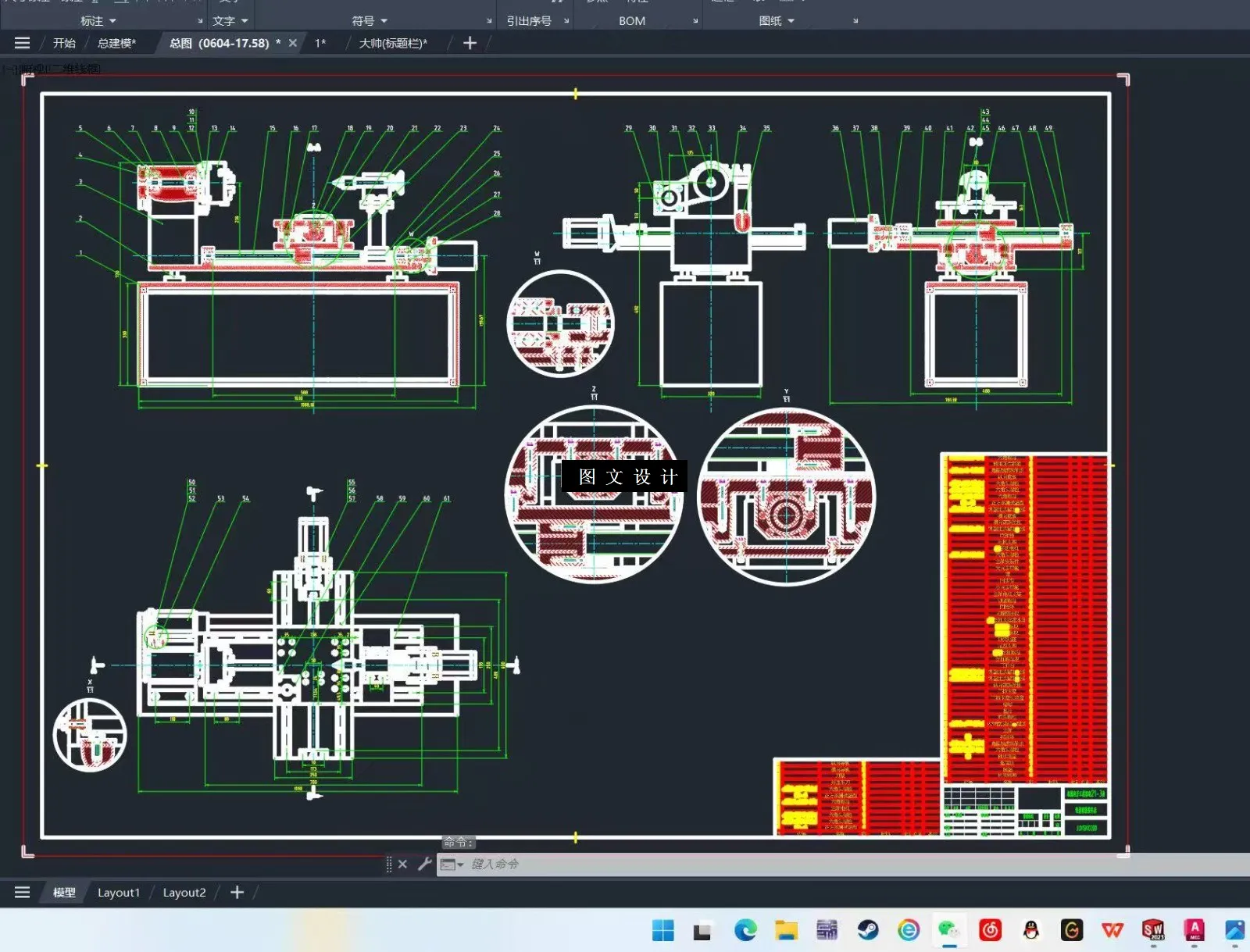

CAD版本图纸，共1张

SW三维图一套

摘要

设计一种经济型数控车床。设计参数：纵向行程400mm，脉冲当量为0.005mm/p；横向行程300mm，脉冲当量为0.005mm/p。移动部件总重量约500N，最大加工直径240mm。纵向最大进给速度4m/min，横向最大进给速度3m/min。导轨静摩擦系数小于等于0.2，导轨动摩擦系数小于等于0.18。 作为机械加工制造业的设备之一，以低成本、高加工精度为目标的经济型数控车床已经必不可少。通过对数控车床当前技术发展现状与趋向的分析，分别针对经济型数控车床机械结构与控制系统进行具体设计，通过理论分析、计算选型、方案优化的方式，完成各部分内容设计，且设计内容合理，性能良好。机械部分，完成横向、纵向进给系统机械结构设计，选用高精度传动件，实现高精度的直线运动；完成车床主轴设计，确定其材料以及结构形式，保证回转精度以及承载能力。控制系统部分，完成以32系列单片机作为核心的控制系统硬件电路设计，主要包括驱动电路、信号采集和处理电路、人机交互电路的设计，实现对车床运动部件的控制和状态监测。该经济型数控车床横向、纵向进给系统与主轴部分的机械结构达到给定设计参数要求，控制系统硬件电路功能完备，可实现对车床的自动化、精准化控制。
