作品包括:

Word设计说明书1份

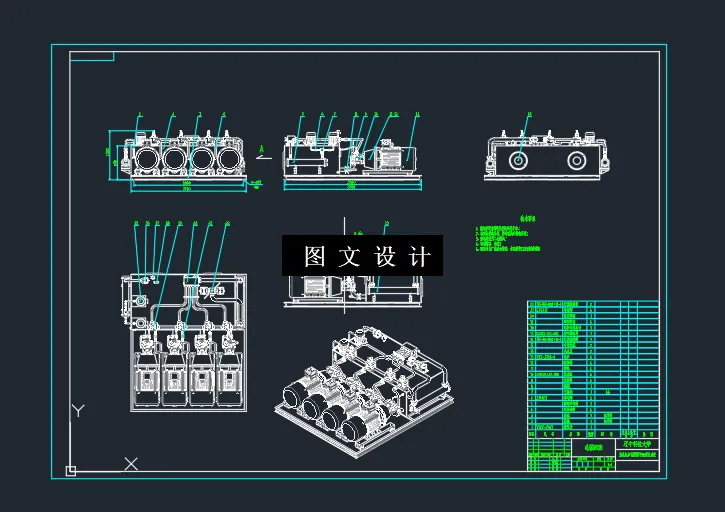

CAD版本图纸，共7张

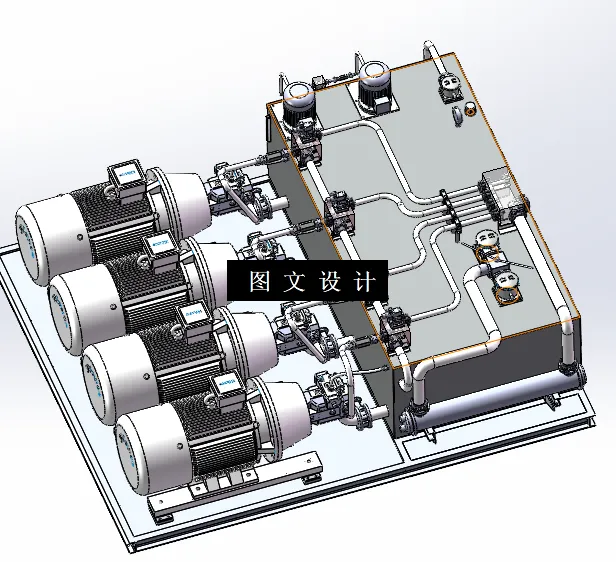

SW三维图一套

摘要

随着社会的发展，中国工业发展尤为显著。钢铁行业在20世纪取得了重大发展，使钢铁材料成为全球的主要基础材料，效率高的轧钢方式和技术能够让轧钢一直是钢铁工业中钢材成型的重要方法。然而作为给冷轧提供材料的热轧更为重要。热轧轧机工作平稳性、和安全性尤为重要，轧机工作时是工作辊轧制钢铁，支承辊的实质是支撑着工作辊，通过工作辊接触轧件，使轧钢过程完成。支承辊是热轧轧机中的重要部件，它的作用是支撑着工作辊还有中间辊，目的是不让工作辊出现挠曲变形，影响钢板或合金的质量。所以研究支撑辊平衡液压是非常重要的。本课题所作的工作就是对支撑辊平衡液压系统的设计。根据所给初始数据，准确算出液压系统的各种参数，分析液压系统的工况运作，并进行主要液压油路的设计，设计出支撑辊平衡液压的原理图。根据系统参数对液压元件进行计算和选择，包括液压泵、电机、液压阀等辅助元件。计算液压缸的主要参数，根据所计算的参数设计出合适的液压缸。验算系统的性能和压力损失，设计油箱计算系统散热面积。最后设计液压阀块，对热轧轧机支撑辊平衡液压系统的主要结构及整体三维结构设计。
