作品包括

Word设计说明书1份，共37页，约12000字

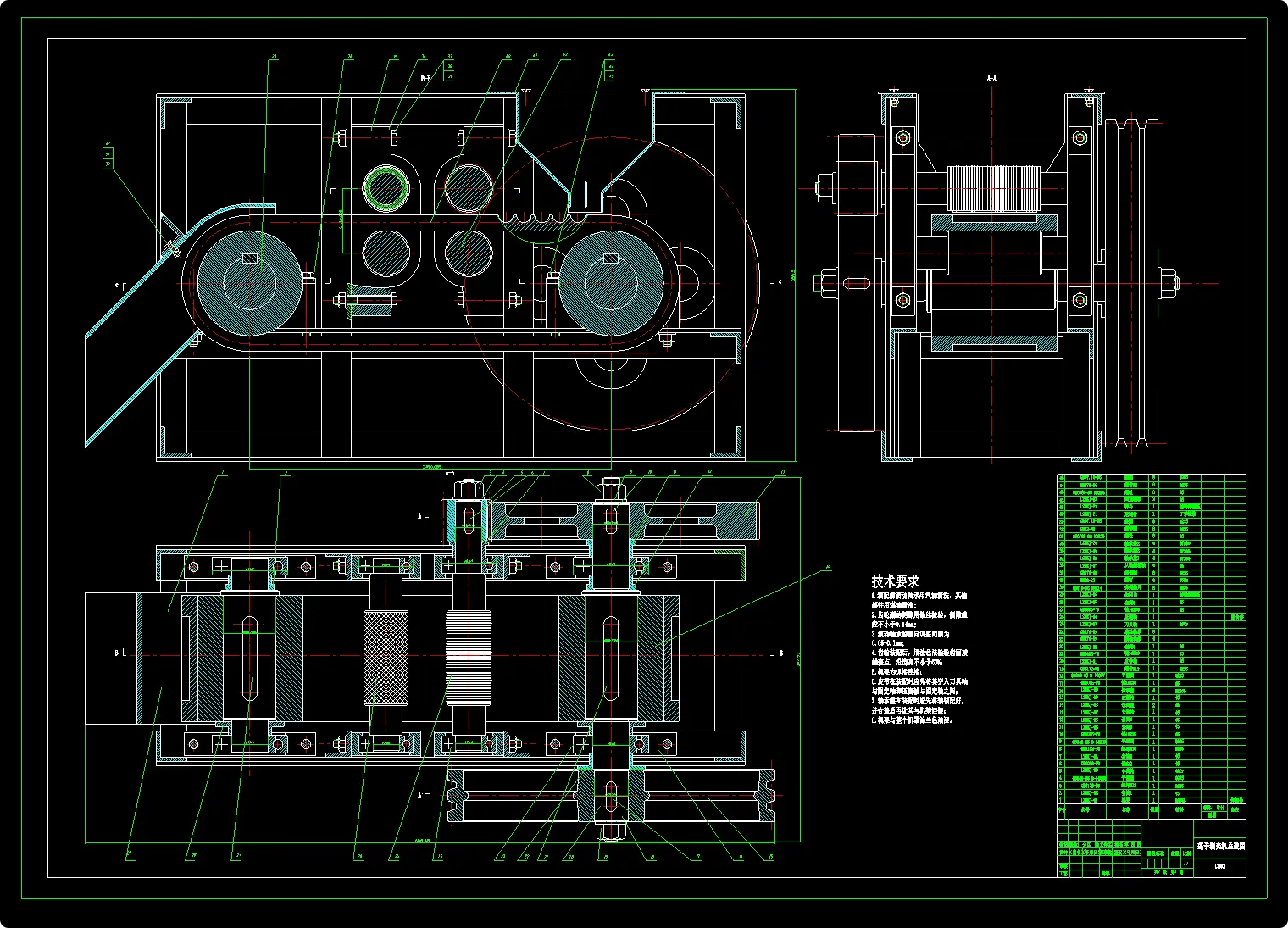

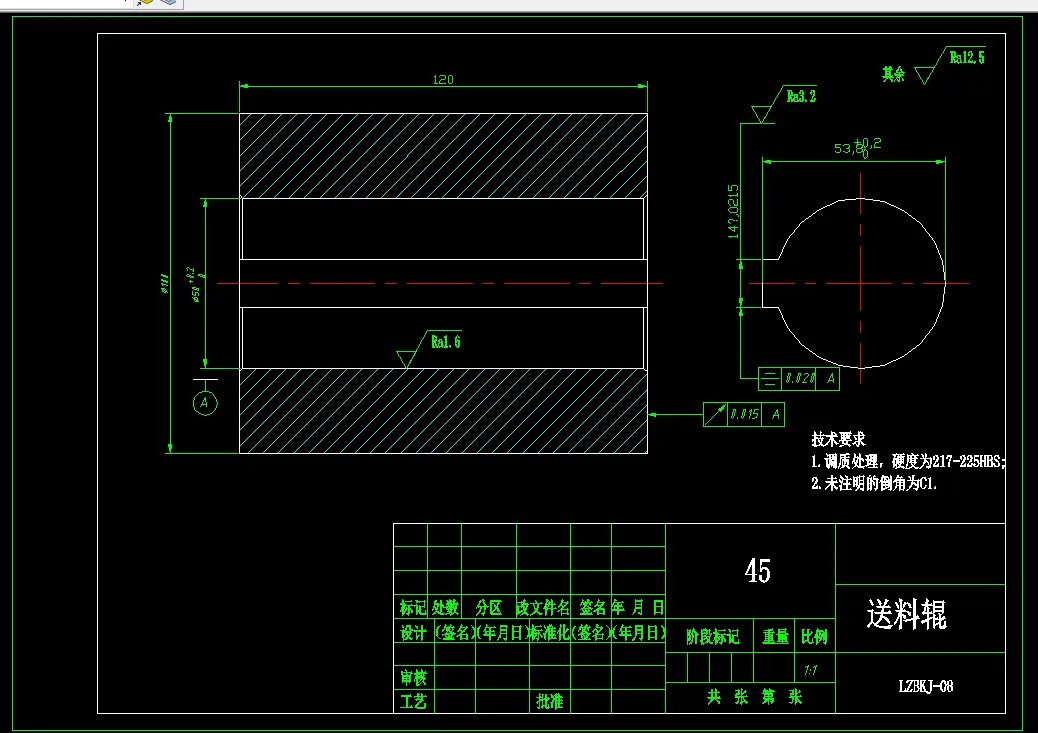

CAD版本图纸，共10张

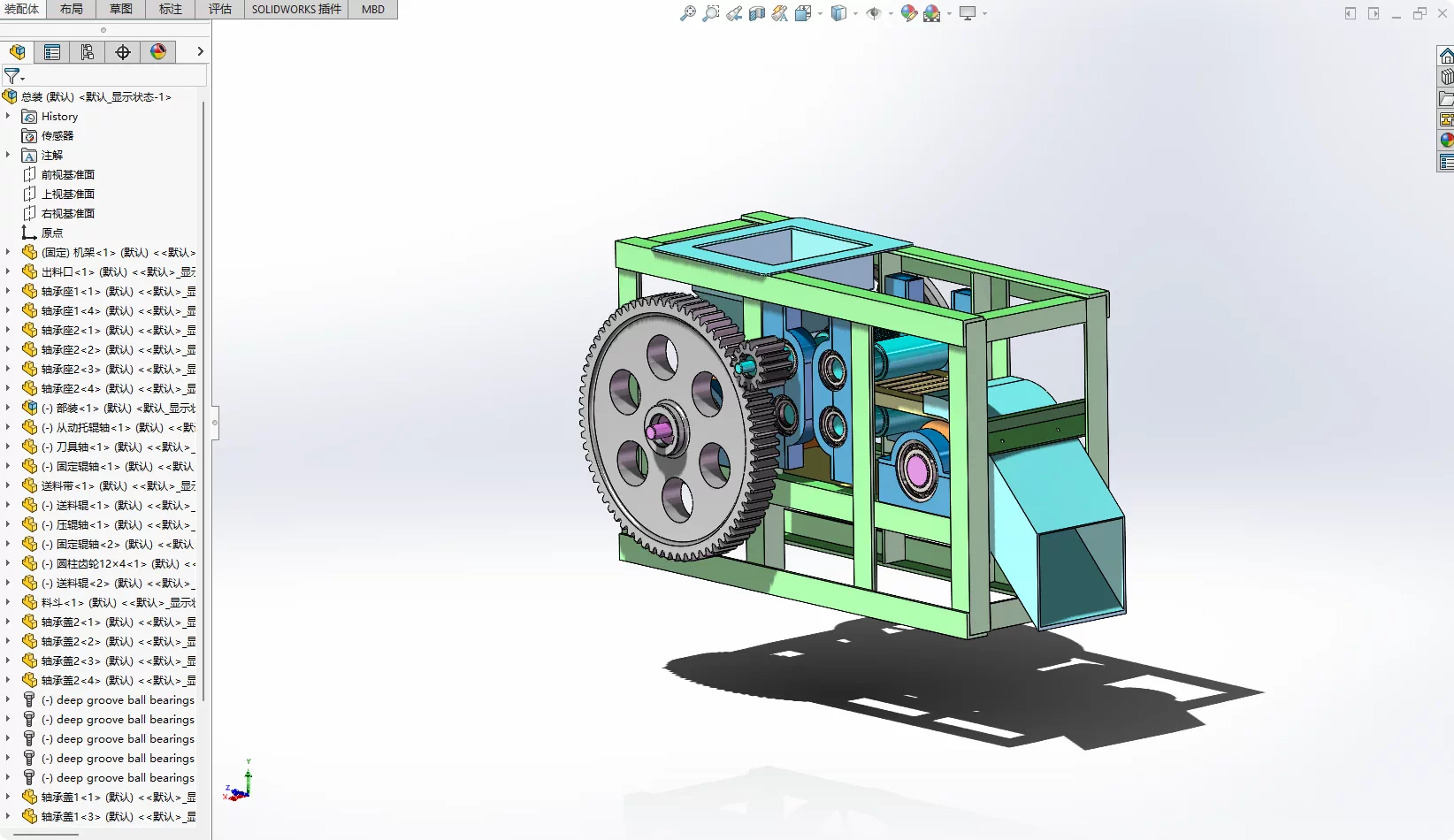

SW三维图一套

摘要

莲子剥壳机械化是一个亟待解决的难题。鉴于此，本研究针对滚切式莲子剥壳机的设计进行了深入探索。首先阐述了研究的背景意义，指出现有的人工和半自动化剥壳方式已无法满足大规模生产需求，开发高效智能化的全自动剥壳设备具有重要意义。其次对国内外相关研究现状进行了梳理，分析了现有研究的成果和不足，进而凸显了本研究的必要性。然后明确了设计目标，通过方案比选确定了融合切削和挤压双重机理的滚切方案。研究重点对关键部件如剥壳机构、进料口、出料口、机架等的具体结构进行了优化设计，并针对刀具参数、压力等工作参数给出了理论计算和试验数值。最后对设计方案的理论合理性进行了严格计算校核，确保满足强度、刚度等各项要求。该设计方案创新性地提出了滚切剥壳新方法，有望突破单一剥壳路线的局限，提高剥壳质量和效率，为解决世界难题贡献一份力量。

关键词：莲子剥壳机；输送装置；刀具轴

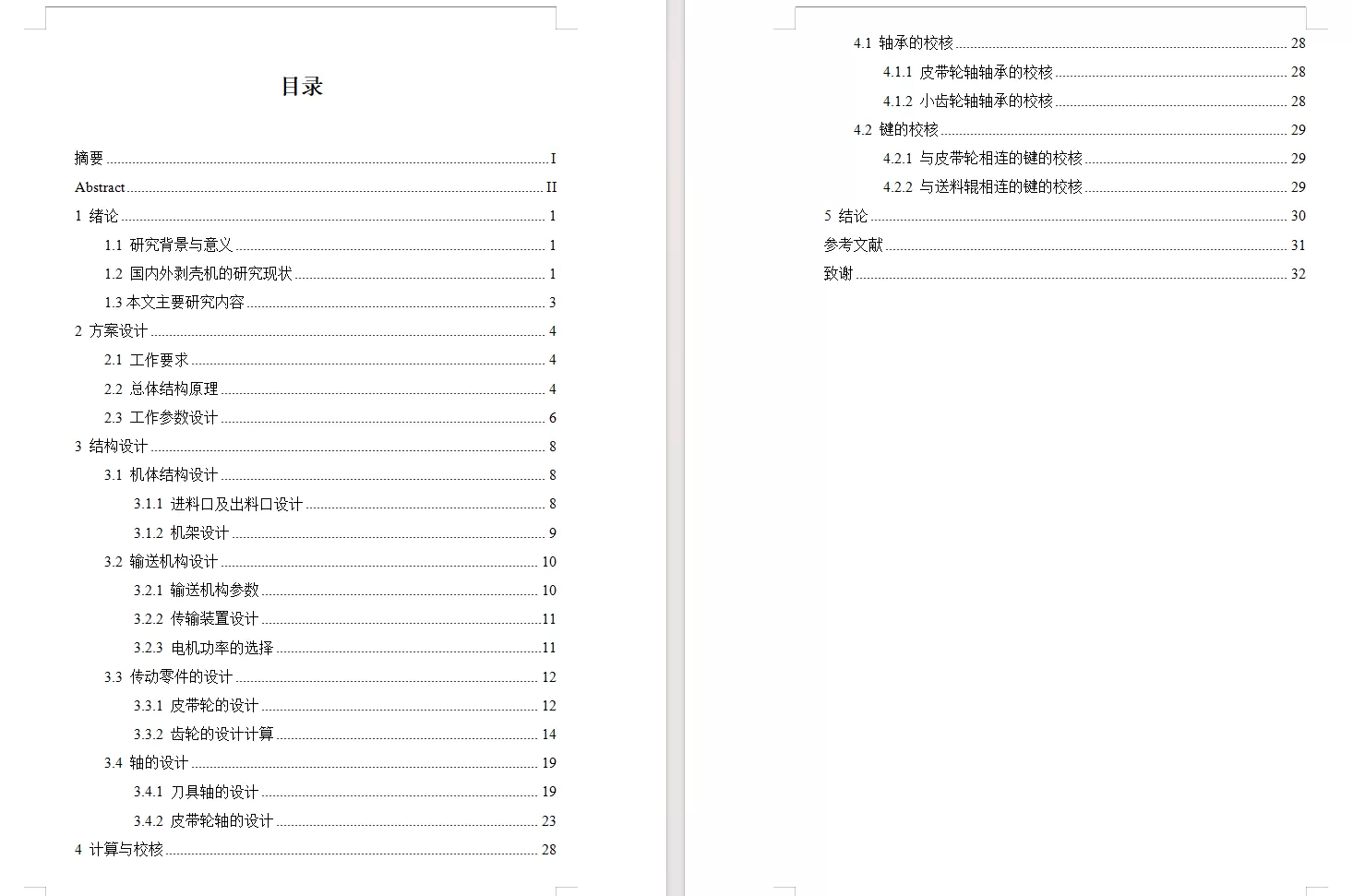

目录

摘要 I

Abstract II

1 绪论 1

1.1 研究背景与意义 1

1.2 国内外剥壳机的研究现状 1

1.3本文主要研究内容 3

2 方案设计 4

2.1 工作要求 4

2.2 总体结构原理 4

2.3 工作参数设计 6

3 结构设计 8

3.1 机体结构设计 8

3.1.1 进料口及出料口设计 8

3.1.2 机架设计 9

3.2 输送机构设计 10

3.2.1 输送机构参数 10

3.2.2 传输装置设计 11

3.2.3 电机功率的选择 11

3.3 传动零件的设计 12

3.3.1 皮带轮的设计 12

3.3.2 齿轮的设计计算 14

3.4 轴的设计 19

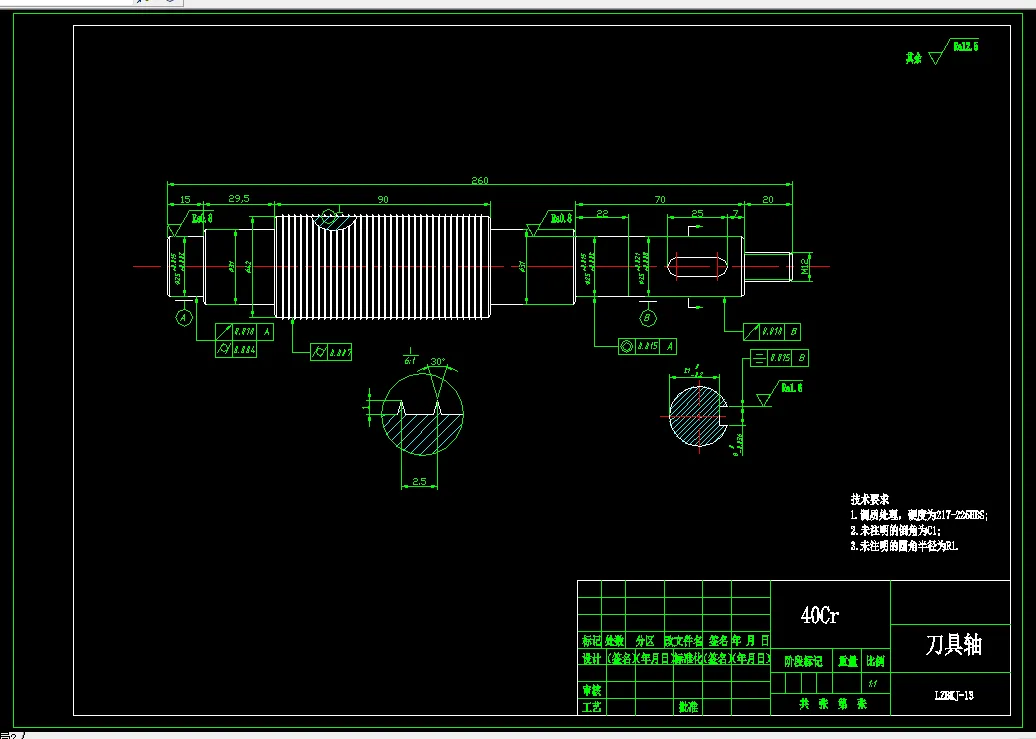

3.4.1 刀具轴的设计 19

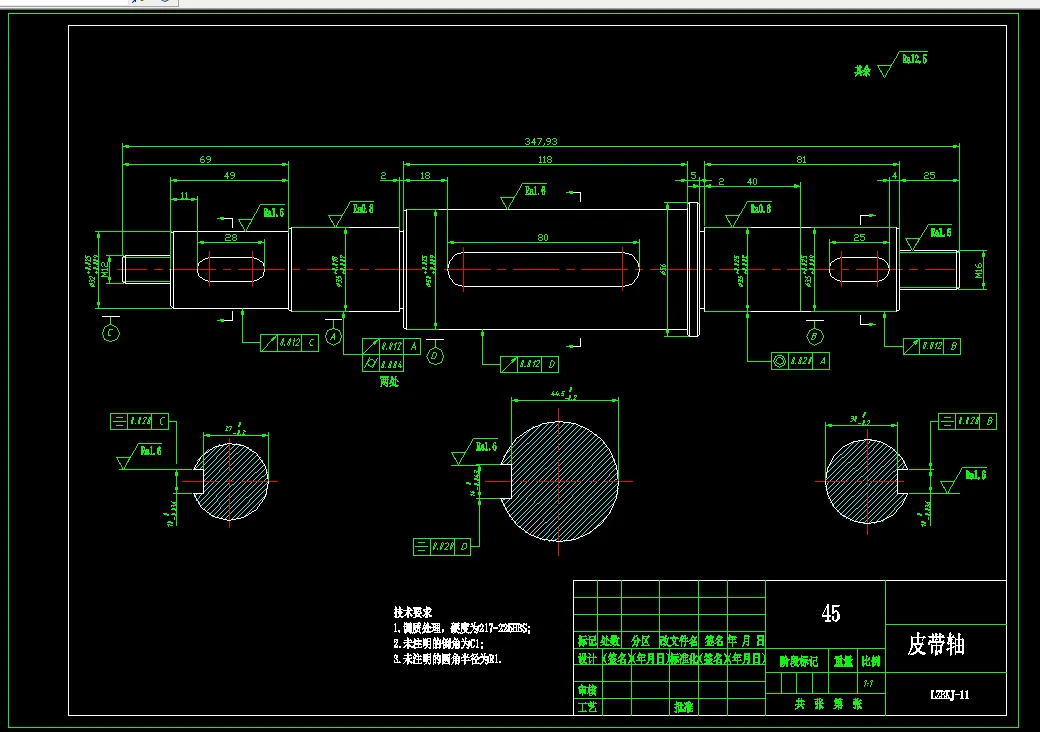

3.4.2 皮带轮轴的设计 23

4 计算与校核 28

4.1 轴承的校核 28

4.1.1 皮带轮轴轴承的校核 28

4.1.2 小齿轮轴轴承的校核 28

4.2 键的校核 29

4.2.1 与皮带轮相连的键的校核 29

4.2.2 与送料辊相连的键的校核 29

5 结论 30

参考文献 31

致谢 32
