作品包括：

Word设计说明书1份，共21页，约7100字

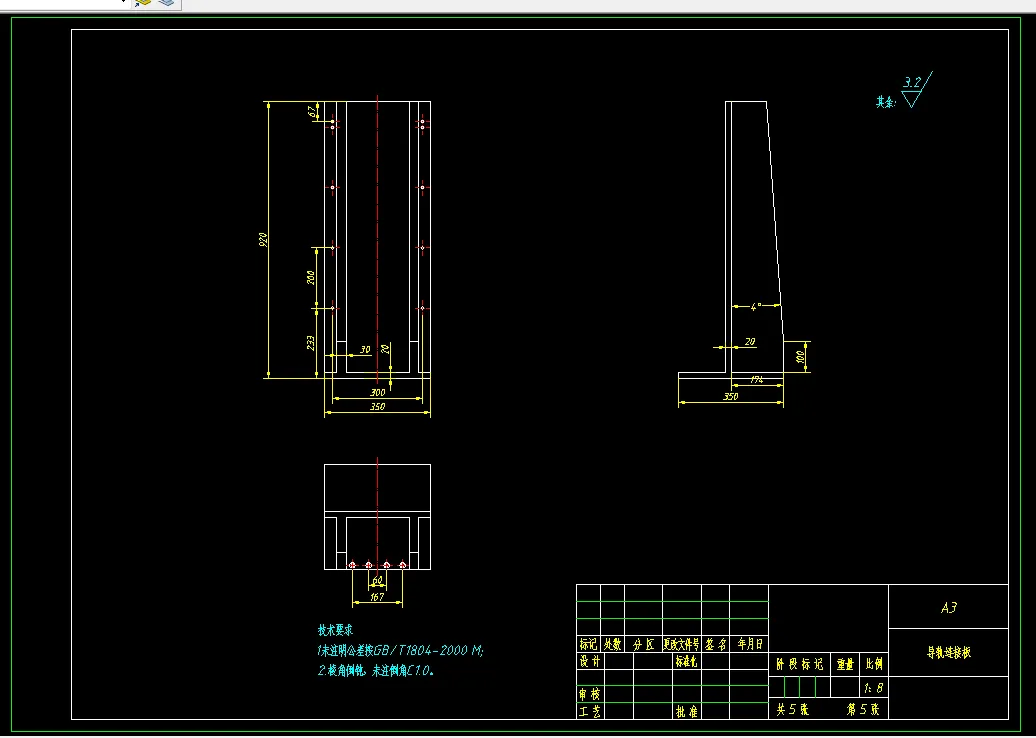

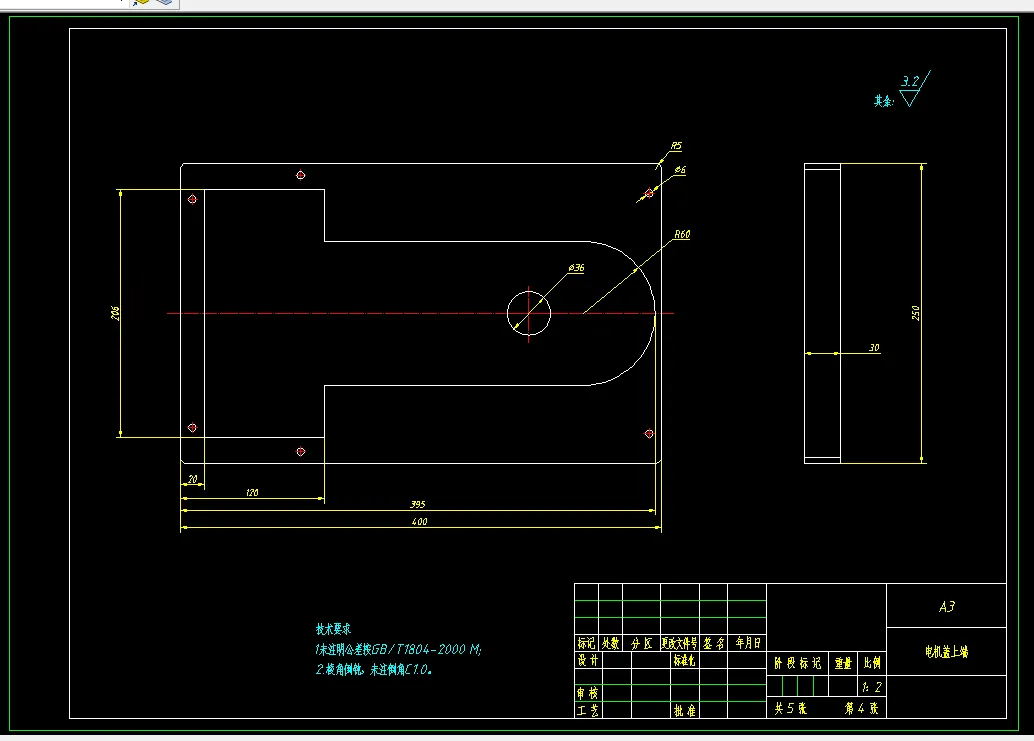

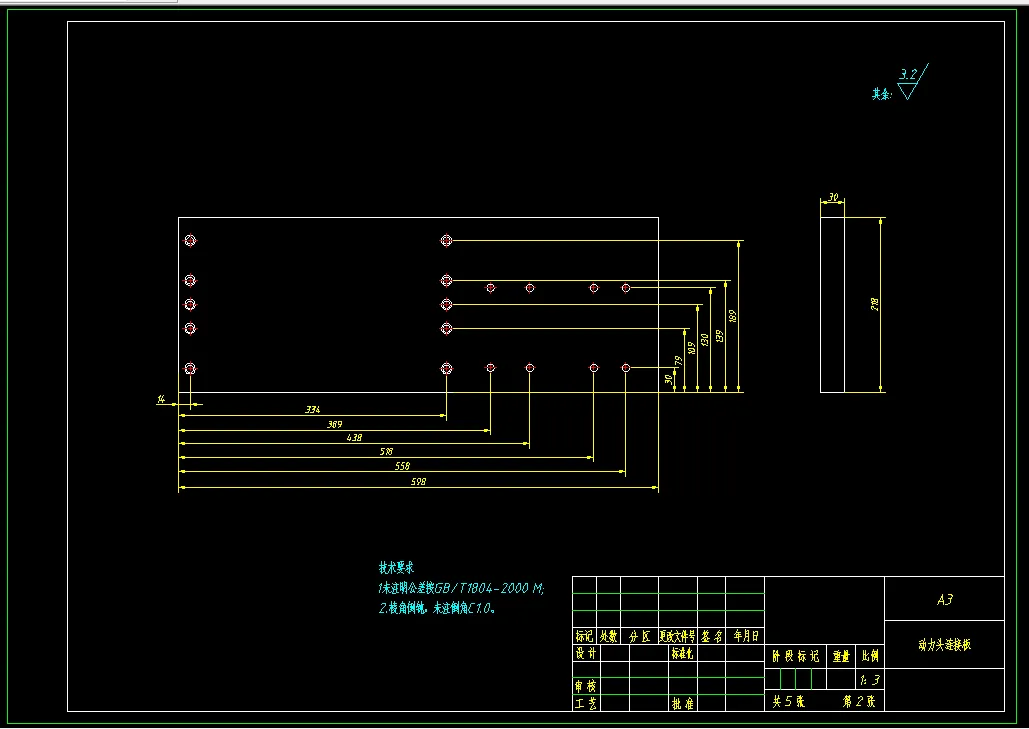

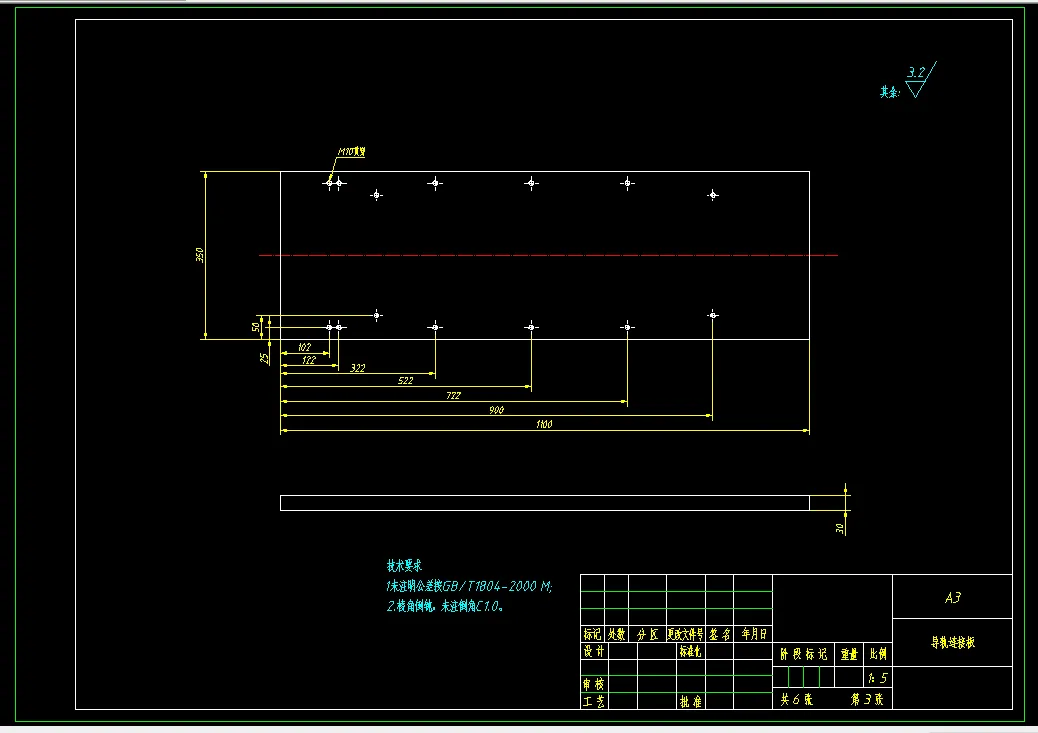

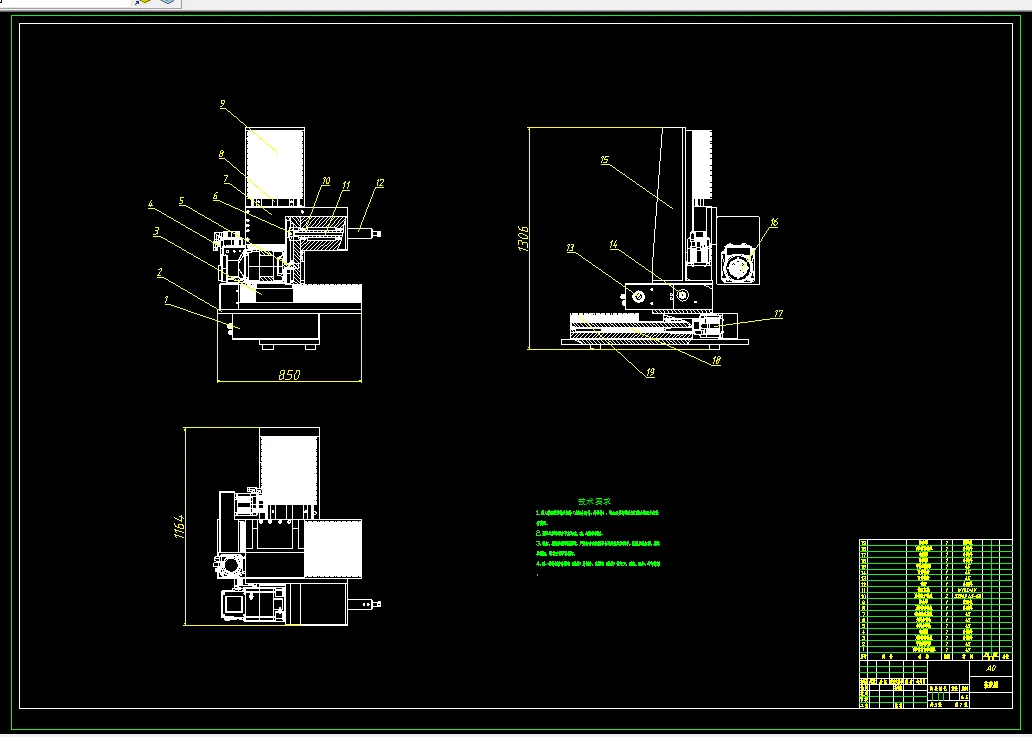

CAD版本图纸，共5张

摘 要

本文详细阐述了1/4肋骨切断、倒角设备三轴卧式铣床机械结构设计的全过程。在总体方案设计中，通过深入分析工件参数和运动需求，确定了合理的传动和驱动方案。在轴向传动系统设计中，优化了滚珠丝杠和轴承的设计，确保了传动精度和稳定性。同时，采用同步带传动方式，提高了传动效率。在主轴系统设计中，进行了切削力分析和计算，并据此确定了主轴的计算功率和同步带设计，保证了主轴的稳定运行。此外，本文还介绍了控制系统的设计，特别是三轴传动系统的控制策略，实现了机床的高精度、高效率加工。总体而言，本设计在满足加工需求的同时，注重机械结构的稳定性和耐用性，为现代制造业提供了一种可靠的加工设备。

关键词：卧式铣床  控制系统  主轴

目录

摘 要 I

Abstract II

1  绪 论 1

1.1 课题研究背景及意义 1

1.2 国内外研究现状 2

1.2.1 国外研究现状 2

1.2.2 国内研究现状 3

1.3 主要工作内容 4

2  总体方案设计 5

2.1 工件参数及运动设计 5

2.1.1 工件参数 5

2.1.2 运动设计 5

2.2 传动设计 5

2.3 驱动设计 7

2.4 总体方案说明 7

2.5 本章小结 8

3  轴向传动系统设计 9

3.1 滚珠丝杠的设计计算 9

3.2 轴承得寿命校核 12

3.3 同步带设计 12

3.4 电机及减速器的选用 13

3.4.1 确定最高转速 13

3.4.2确定电动机转动惯量 14

3.4.3 确定电动机的等效负载转矩 14

3.4.4 移动部件运动时折算到电动机上摩擦转矩 15

3.4.5 等效负载转矩 15

3.6 本章小结 16

4  主轴系统设计 17

4.1 切削力分析计算 17

4.2 主轴计算功率 18

4.3 主轴同步带设计 18

4.4 本章小结 20

5 控制系统设计 20

5.1 FANUC 0i数控系统简介 20

5.2系统架构 20

5.3 三轴传动系统控制设计 21

5.4 本章小结 22

结 论 23

致 谢 24

参考文献 25
