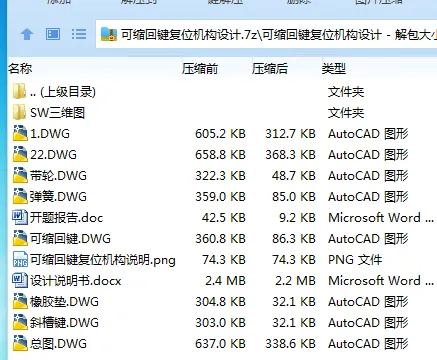

作品包括：

Word版说明书1份，共48页，约12000字

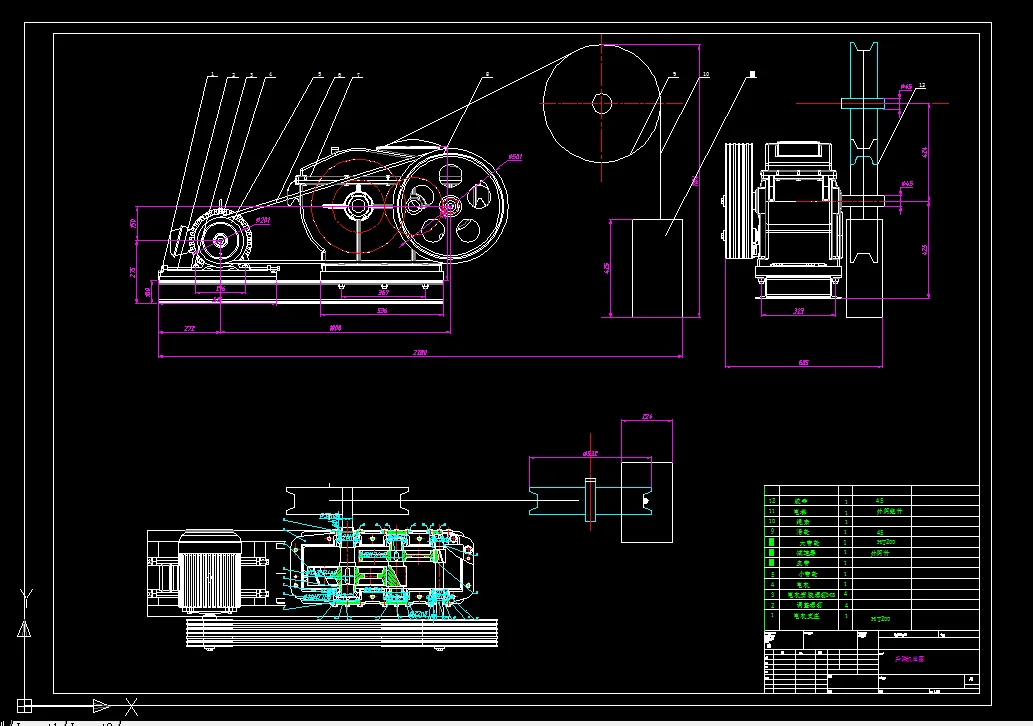

CAD版本图纸，共6张

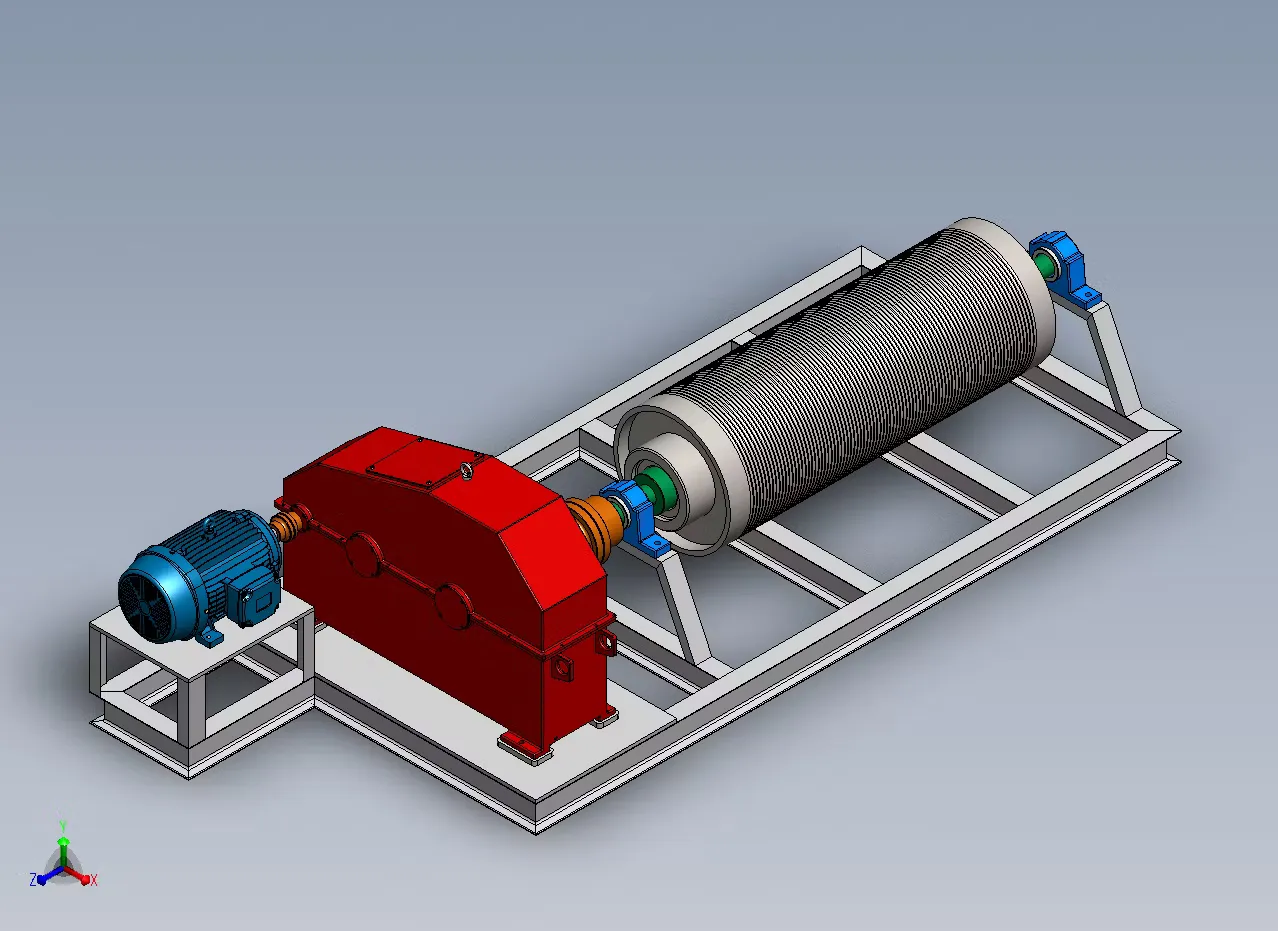

SW三维图一套

摘要

如果机器塞住转不动时,有十三种装置可以使得传动远离危险的转矩载荷,以防止严重的损坏,本设计旨在设计一款具有过载传动的保护功能的电梯，通过十种转矩限制器方案对比，选择一种最优方案作为电梯的转矩限制器。对转矩限制器进行分析设计，设计中采用了动力学分析计算和零件材料的强度校核。论文详细论述了电梯的功能设计、结构设计、运动和受力分析、材料选用和校核等。采用过载保护的转矩限制器就是为了防止电梯在过载的时候烧坏电机。保证了电梯的安全和可靠性。

【关键词】过载保护保护；传动；转矩限制器；电梯；

目  录

目  录 i

第1章 前言 1

1.1选题背景及其意义 1

1.2研究现状 1

1.2.1剪切销结构 1

1.2.2摩擦离合转矩限制器结构 2

1.2.3机械键结构 3

1.2.4可缩回键复位结构 4

1.2.5花键轴套结构 5

1.2.6脱离啮合齿轮结构 6

1.2.7凸轮槽驱动销结构 6

1.2.8磁性离合器结构 7

1.2.9流体离合器结构 8

1.2.10爪型联轴节结构 9

1.2.11钢球离合器结构 10

1.2.12弹簧柱塞离合器结构 11

1.2.13压电晶体离合器结构 12

1.3设计方法 12

1.4设计内容和预期成果 13

1.4.1 基本任务与要求 13

1.4.2 拟解决问题 14

1.4.3预期成果 14

第2章 防止过载离合器传动设计方案的分析与确定 14

2.1 工作原理的分析与选择 14

第3章 电梯总体设计方案的分析与确定 16

3.1电梯的运动分析 16

3.2电梯的结构设计 16

3.3 电梯的零部件设计选型 17

3.3.1电动机选择步骤 17

3.3.2V型皮带传动的设计计算 18

3.3.3各齿轮的设计计算 19

3.3.4减速器各轴的设计计算 22

第4章 可缩回复位键机构零部件设计 29

4.1可缩回复位键VV型皮带轮的设计 29

4.1.1 VV型皮带轮设计要求      29

4.1.2 VV型皮带轮的结构设计      29

4.1.3 VV型皮带轮的类型      31

4.1.4  VV型皮带轮的可缩回复位键的改造设计 32

4.2 可缩回复位键橡胶垫片的设计 34

4.3 可缩回复位键斜槽键的设计 34

第5章 可缩回复位键机构零部件工艺设计 36

5.1可缩回复位键VV型皮带轮的工艺设计 36

5.1.1可缩回复位键VV型皮带轮毛坯的选择 36

5.1.2可缩回复位键VV型皮带轮轴粗精加工的划分 36

5.1.3 可缩回复位键VV型皮带轮轴工艺方案的设计 36

5.2可缩回复位键橡胶垫片的工艺设计 36

5.2.1可缩回复位键橡胶垫片毛坯的选择 36

5.1.2可缩回复位键橡胶垫片粗精加工的划分 37

5.1.3 可缩回复位键橡胶垫片工艺方案的设计 37

5.3可缩回复位键斜面键的工艺设计 37

5.3.1可缩回复位键斜面键毛坯的选择 37

5.3.2可缩回复位键橡胶垫片粗精加工的划分 37

5.3.3 可缩回复位键橡胶垫片工艺方案的设计 37

总 结 38

致   谢 39

参考文献 40
