作品包括：

Word设计说明书1份

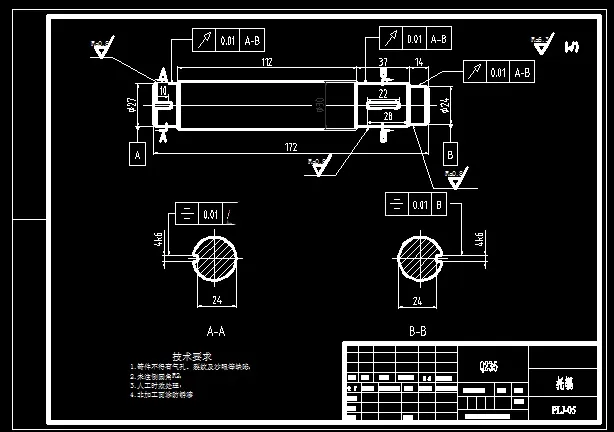

CAD版本图纸，共5张

摘要

本次结合沙石骨料生产线实际现场，完成沙石配料机配套大倾角皮带运输机一体化全套机械结构优化设计。针对传统配料设备下料不均、皮带输送易跑偏、物料撒漏、爬坡输送效率偏低、设备故障率高等现场常见实际问题，统筹两台设备整体布局、受力与现场安装条件开展整体结构匹配设计工作。配料机主体采用多仓集中配料一体式机架结构，加强整机底部承重横梁刚度，重新优化料仓倾角与卸料闸门开合结构，适配沙石、碎石、机制砂等多种混配骨料均匀定量下料，有效提升配料称量稳定性。配套输送设备选用大倾角挡边皮带专用结构，增设横向加强隔板与环形挡边结构，杜绝沙石物料爬坡输送过程中滑落、回流现象。整机机架采用加厚型钢焊接成型，关键传动位置加装防护加固支座，合理布置主动滚筒、从动滚筒及自动张紧调节机构，降低皮带长期运行跑偏磨损问题。同步完成配套驱动转轴、支撑托辊、张紧装置、机架地脚支撑等核心零部件选型与强度校核，结合现场连续高强度作业环境完成整体结构受力验算。整套组合设备结构布局紧凑合理，安装维护便捷，运行稳定，能够有效适配搅拌站、沙石生产线连续自动化上料配料作业需求，可切实提升整条生产线作业效率，降低人工运维成本与设备故障停机率，满足工程现场长时间连续安全生产使用标准。
