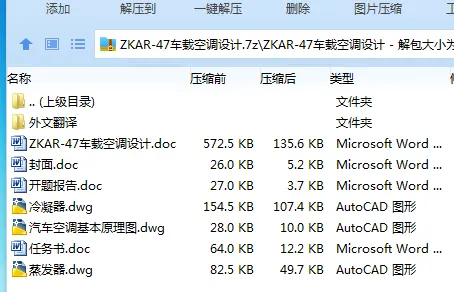

作品包括

Word版设计说明书1份，共28页，约6700字

CAD版本图纸，共3张

摘 要

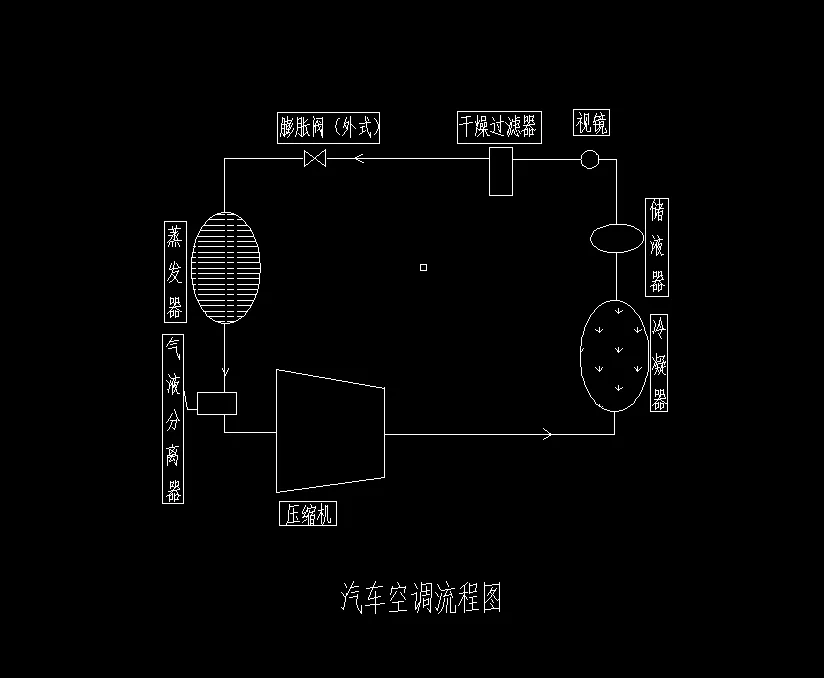

本说明书介绍了汽车空调设计原理，以及汽车空调的发展史，主要介绍ZKAR-47车载空调系统设计，它包含了一般汽车空调系统的设计。通过比较制冷剂R134a和R12物理以及化学特性后，得出了采用前者，有保护大气臭氧层的功效，有利于维护生态平衡，对可持续发展有重要意义。本文重点在车载空间热负荷的计算，冷凝器和蒸发器的设计。本设计采用138CC排量的斡旋压缩机。为了反映作品的水平及推广与应用，我还参考了国内很多著名厂商产品的性能和技术参数。本说明书适用于车载空调系统的设计，制造，使用的参考。

关键字：汽车空调、设计、制冷剂、热负荷、冷凝器、蒸发器、压缩机

目录

中文摘要 ……………………………………………………………………………3

英文摘要 ……………………………………………………………………………4

绪论 …………………………………………………………………………………5

1 ZKAR-47车载空调系统设计空间热负荷计算………………………………5

1.1设计计算工况 ………………………………………………………………5

1.2冷负荷的构成 ………………………………………………………………5

1.3太阳辐射得热量 ……………………………………………………………6

1.4从玻璃窗渗入热量 …………………………………………………………7

1.5发动机传入车室内的热量 …………………………………………………8

1.6人体散热量 ………………………………………………………………8

1.7其它仪器及电子设备的换热量 ……………………………………………9

1.8制冷量的确定 ………………………………………………………………9

2  根据已给出的压缩机验证制冷量  ……………………………………………9

3  膨胀阀的选择 …………………………………………………………………12

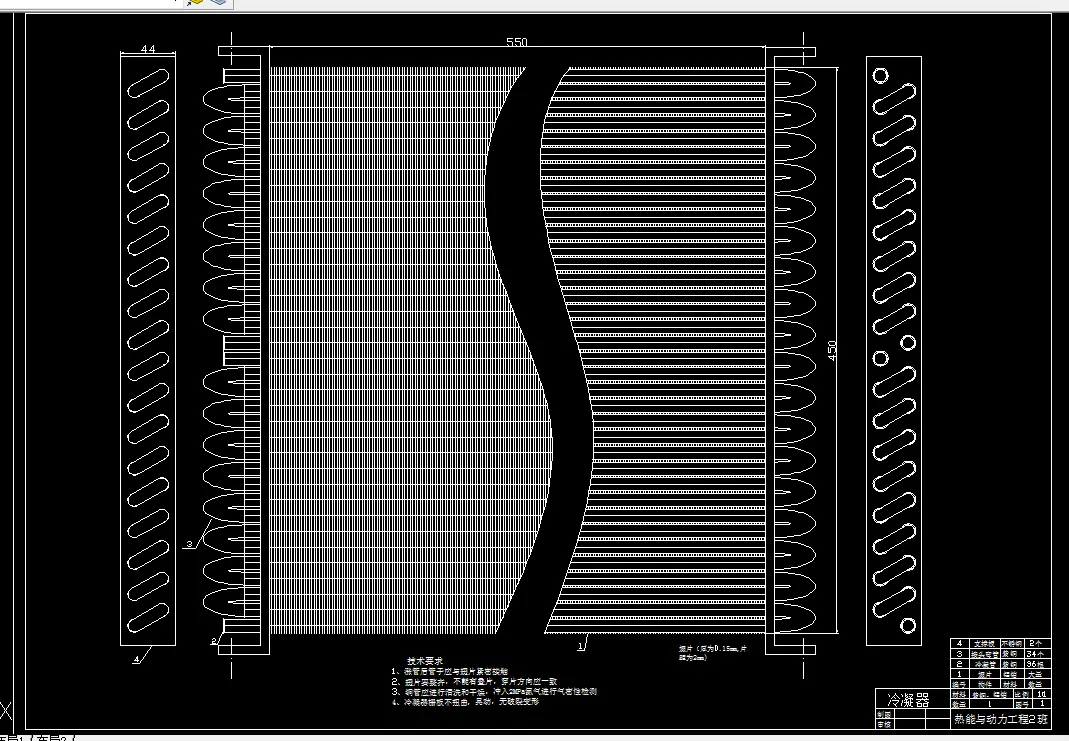

4  冷凝器设计 ……………………………………………………………………12

   4.1冷凝热负荷的确定…………………………………………………………12

   4.2冷凝器结构的初步规划及有关参数………………………………………12

   4.3空气进出冷凝器的温差及风量……………………………………………12

   4.4肋片效率及空气侧换热系数………………………………………………13

   4.5管内 R134a 冷凝时的表面传热系数 ……………………………………14

   4.6由热平衡关系求解管壁温度………………………………………………15

   4.7计算所需要的传热面积……………………………………………………15

   4.8求平均温差…………………………………………………………………15

   4.9管外传热面积及结构参数…………………………………………………16

   4.10计算空气侧阻力及选定风机 ……………………………………………16

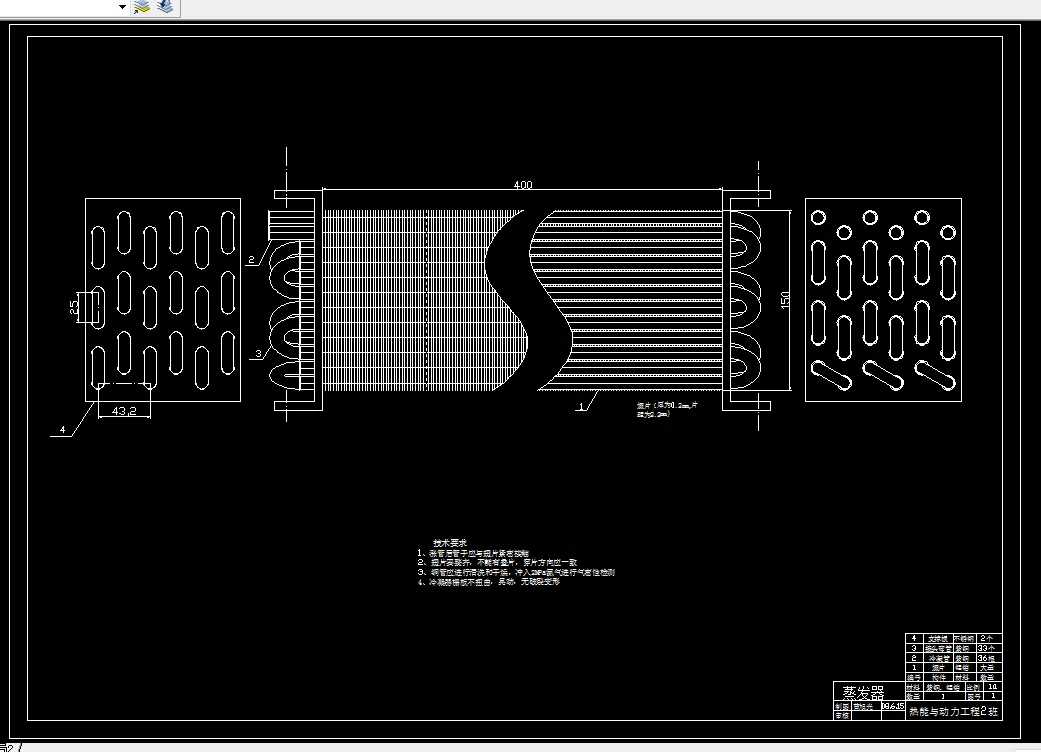

5  蒸发器设计 ……………………………………………………………………16

   5.1蒸发器结构的初步规划及几何参数计算…………………………………17

   5.2确定空气流经蒸发器的状态变化…………………………………………18

   5.3循环空气量计算……………………………………………………………19

   5.4空气侧换热系数的计算……………………………………………………19

   5.5管内 蒸发时换热系数的计算…………………………………………20

   5.6传热系数 及传热温差 的计算 ………………………………………22

   5.7单位热流量及蒸发器结构尺寸的确定……………………………………22

  5.8制冷剂流动阻力及其对传热温差的影响的计算…………………………23

  5.9空气侧阻力计算  …………………………………………………………24

结论…………………………………………………………………………………25

谢辞…………………………………………………………………………………26

参考文献……………………………………………………………………………27
