作品包括：

Word设计说明书1份

任务书一份

开题报告一份

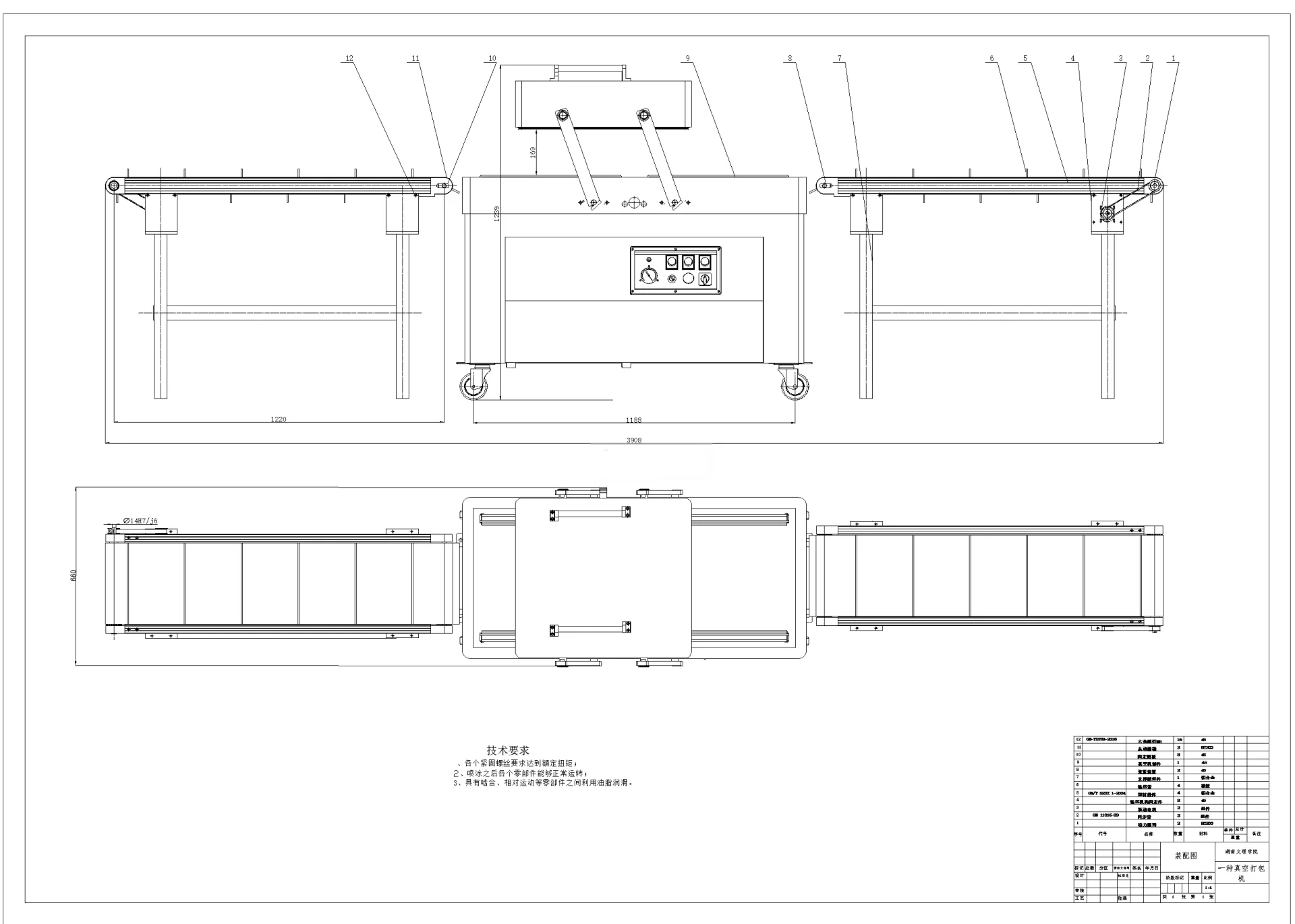

CAD版本图纸，共15张

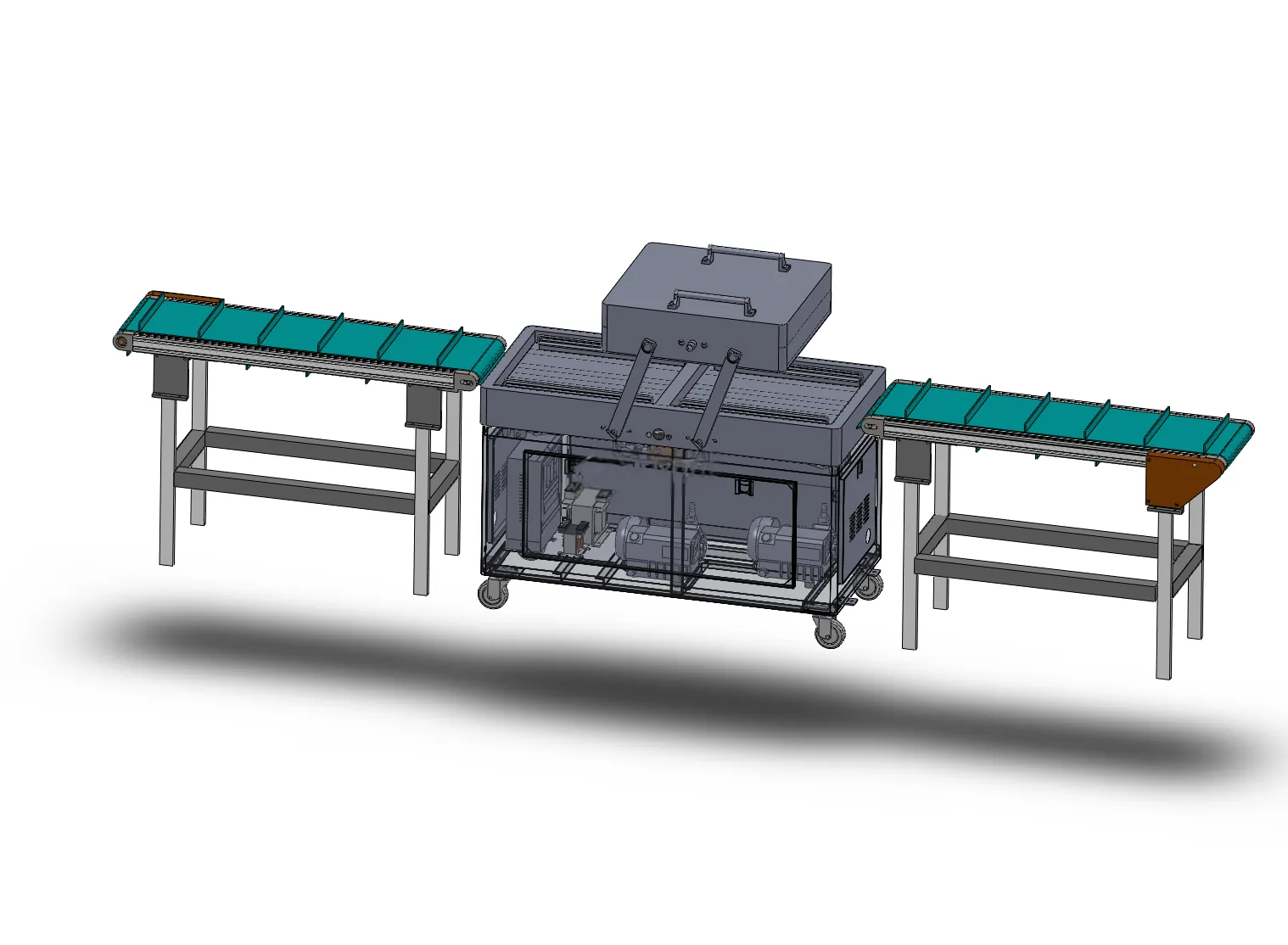

SW三维图一套

摘要

本次设计的为一种真空打包机，对选题背景进行阐述，介绍了抽真空机的整体发展背景和未来的发展方向，根据国内外研究的现状，发现目前国内的一些设备相比国外还是存在一定的短板，整体的生产效率还有待提高，结合目前的现状和任务书的要求，本次设计出一款卧式布局的真空打包机。其次针对整体的方案进行设计，确定了真空打包机的整体参数和生产的效率。对比机械挤压式、插管式、腔室式的三种抽真空的方案，本设计采用的是双室结构，同时应用四连杆机构将包装机做成两个下工作室公用一个上工作室, 且上工作室为平面运动。然后针对整体的系统功能和包装的原理进行介绍，介绍了真空包装原理的的流程，介绍了压紧器的原理和流程，最后对整体包装的气路进行了简单的介绍，表明本次抽真空的气路相关的原理，为下文的机械结构设计做出铺垫。结构设计方面对整体的参数进行设计计算，先对整体特征进行介绍，然后对执行机构的连杆长度进行计算，得到了具体的连杆长度，在对抽气时间、放气时间、工作的效率进行计算，整体结果显示设计的参数可以符合设计任务要求，最后对皮带输送机的相关的参数进行计算，保证输送的效率满足本次设计的要求。最后采用SW建模软件完成整体三维模型的绘制，保证设备之间不存在干涉，且直观的表达出整体的三维模型构造。
