作品包括：

Word设计说明书1份

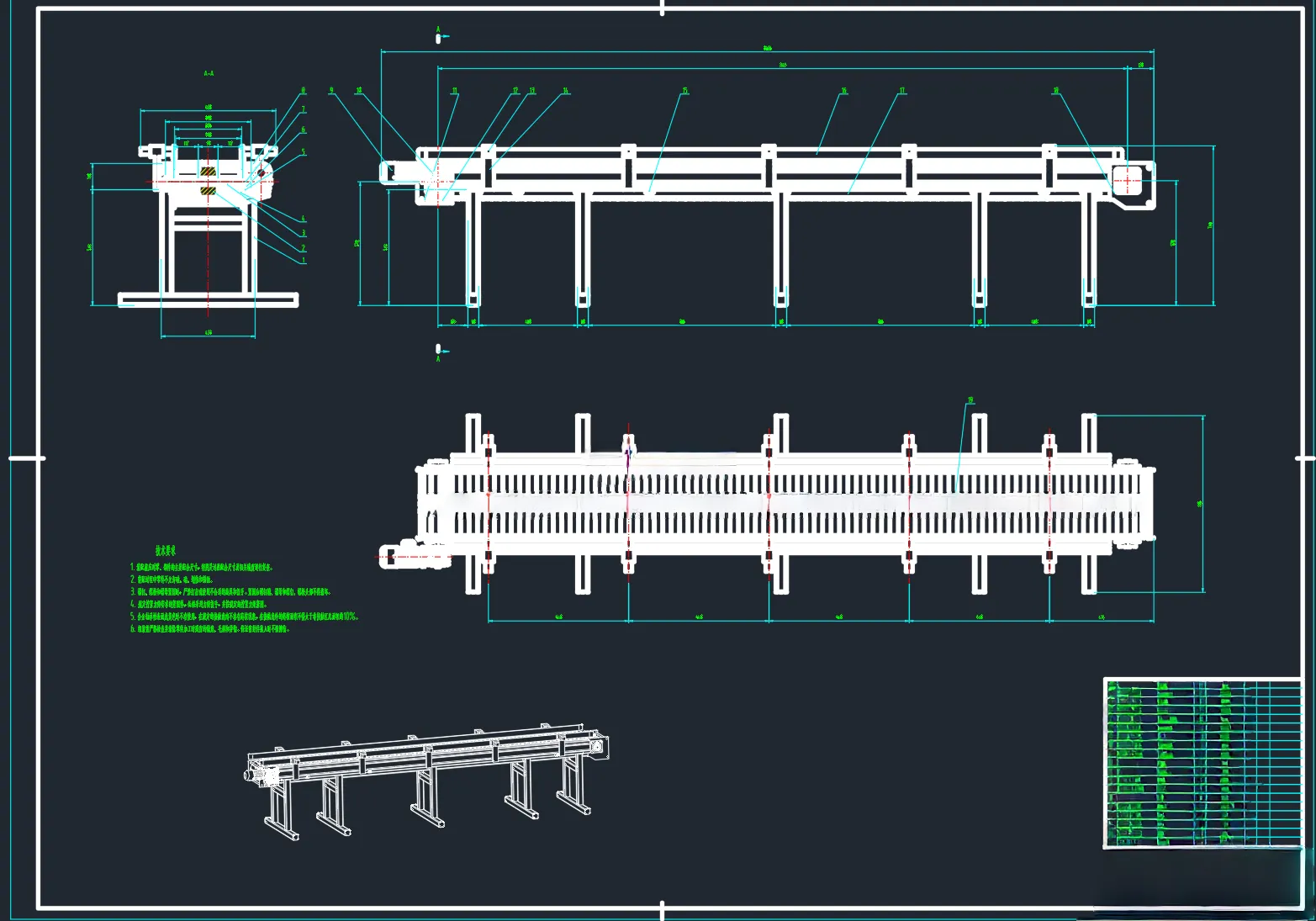

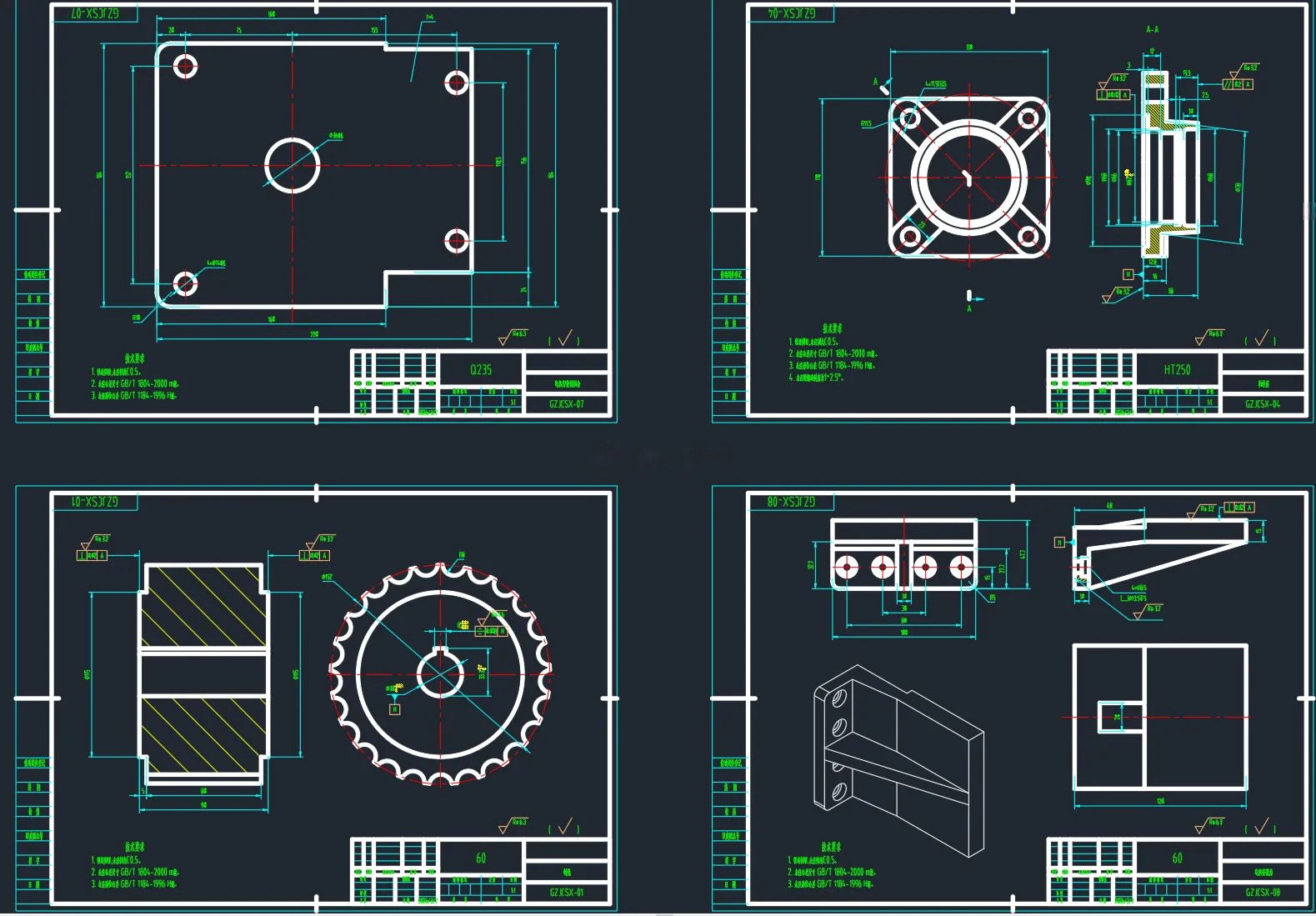

CAD版本图纸，共5张

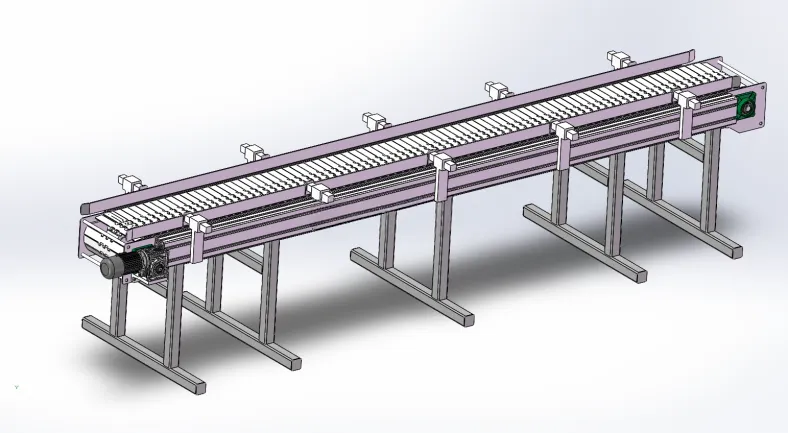

SW三维图一套

摘要

确定了以“驱动电机+蜗轮蜗杆减速器+板链传动”为核心的传动链条。设计过程中，考虑到原木输送过程中可能产生的冲击载荷，通过理论计算确定了P=0.75kW的动力需求，并选用了具有自锁潜力的蜗轮蜗杆减速器，实现了大传动比下的紧凑布局。在结构设计方面，本文重点对板链及其驱动链轮进行了选型设计，利用三维建模软件对机架及支撑系统进行了优化，并设定了侧向防脱挡板。此外，针对机械结构的核心部件——主动轴，本文进行了详尽的受力分析与弯扭合成强度校核，确保其在满载工况下的疲劳强度满足设计寿命要求。 通过三维虚拟装配验证，该输送机总长约3525mm，输送面平稳，结构布局合理，各部件干涉检查合格。本设计不仅提高了原木输送的自动化程度，且其模块化的方管机架设计极大降低了制造与维护成本，为同类非标输送设备的设计提供了参考依据。
