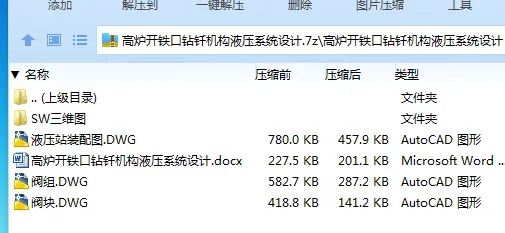

作品包括

Word版说明书1份，共44页，约18000字

CAD版本图纸，共3张

SW三维图一套

摘要

在钢铁生产中，高炉炼铁占据核心地位，而高炉开铁口机钻钎机构液压系统性能对炼铁效率与质量影响重大。本论文围绕 “高炉开铁口机钻钎机构液压系统设计” 展开研究，致力于优化设计以满足钢铁行业对高效、可靠开铁口装备的需求。

研究首先梳理了钻钎机构旋转角度 100º、开口深度 1800mm 等关键工作参数，针对高温、高粉尘等恶劣工况，对冲击进给缸、转钎马达、推进马达进行动力与运动分析。通过建立负载模型，计算出各部件在不同工作阶段的外负载，如冲击进给缸工进阶段复合负载达 60294N ，为后续设计提供数据支撑。

基于工况分析，拟定液压系统原理图，确定采用节流与容积调速结合、双泵供油的方式，选用电磁换向阀控制油液换向，构建推进、转钎、冲击三大子系统液压回路。在液压系统计算与元件选型上，精确计算液压缸参数，合理选定液压泵、阀及辅助元件。同时，通过压力损失与发热温升计算，优化系统性能。

在集成块与液压站设计中，运用模块化理念设计集成块，优化液压站布局。经分析，该设计可使开铁口效率提升超 15%，能耗降低 10% - 15%，兼具经济、环保与安全优势。本研究成果为高炉开铁口机钻钎机构液压系统设计提供了理论与实践范例，对推动国内冶金装备技术进步意义深远。

关键词： 高炉开铁口机；钻钎机构；液压系统设计；工况分析；元件选型

目    录

摘    要 I

Abstract 2

1 绪论 1

1.1 引言 1

1.2 高炉开铁口机钻钎机构的发展背景 1

1.3 高炉开铁口机钻钎机构在国内的发展状况 2

1.4 研究本课题的意义及任务 2

2工况分析和原理图拟定 5

2.1 高炉开铁口机钻钎机构的参数 5

2.2 高炉开铁口机钻钎机构的动力分析与运动分析 5

2.2.1 冲击进给缸工况分析 5

2.2.2转钎马达工况分析 7

2.2.3推进马达工况分析 8

2.3 拟定液压系统原理图 9

2.3.1 确定调速方式及供油方式 9

2.3.2 油液换向方式的选择 10

2.3.3 高炉开铁口机钻钎机构液压系统原理图 11

2.3.4 高炉开铁口机钻钎机构的工作原理 12

2.3.5 高炉开铁口机钻钎机构液压系统油路分析 12

3液压系统的计算和元件选型 14

3.1 确定液压缸的主要参数 14

3.1.1 冲击进给缸的主要参数计算 14

3.1.2 纵向进给缸的主要参数计算 16

3.2 液压泵额定压力、流量计算及泵的规格选择 17

3.3 联轴器的选择 19

3.4 液压阀的选择 20

3.5 液压辅助元件的选择与计算 20

3.5.1 管道尺寸的计算与液压管的选择 20

3.5.2 过滤器的选择 22

3.5.3 空气滤清器的选择 22

3.5.4 液位计的选择 22

3.5.5 液压油箱容积的确定 22

3.5.6 液压油的选择 23

4 液压系统性能计算 24

4.1 系统压力损失的验算 24

4.2 液压系统发热温升计算 错误!未定义书签。

4.2.1 计算液压系统的发热功率 错误!未定义书签。

4.2.2 液压系统的散热功率 错误!未定义书签。

5 集成块的设计 28

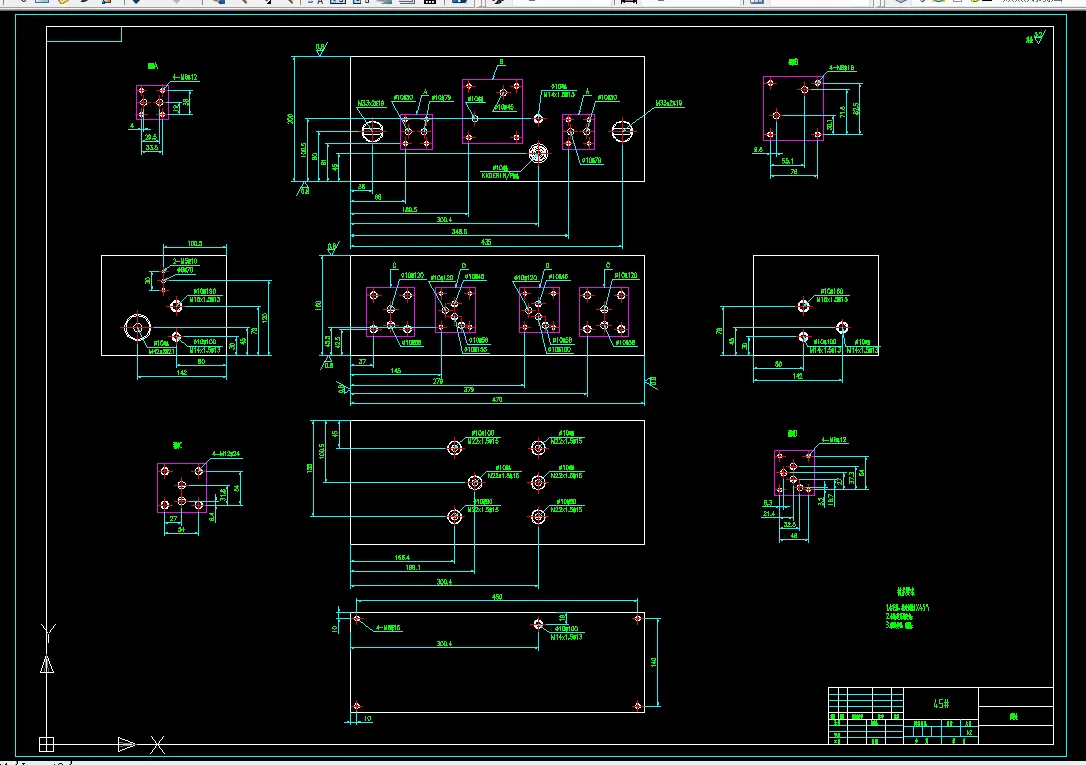

5.1 集成块设计图 28

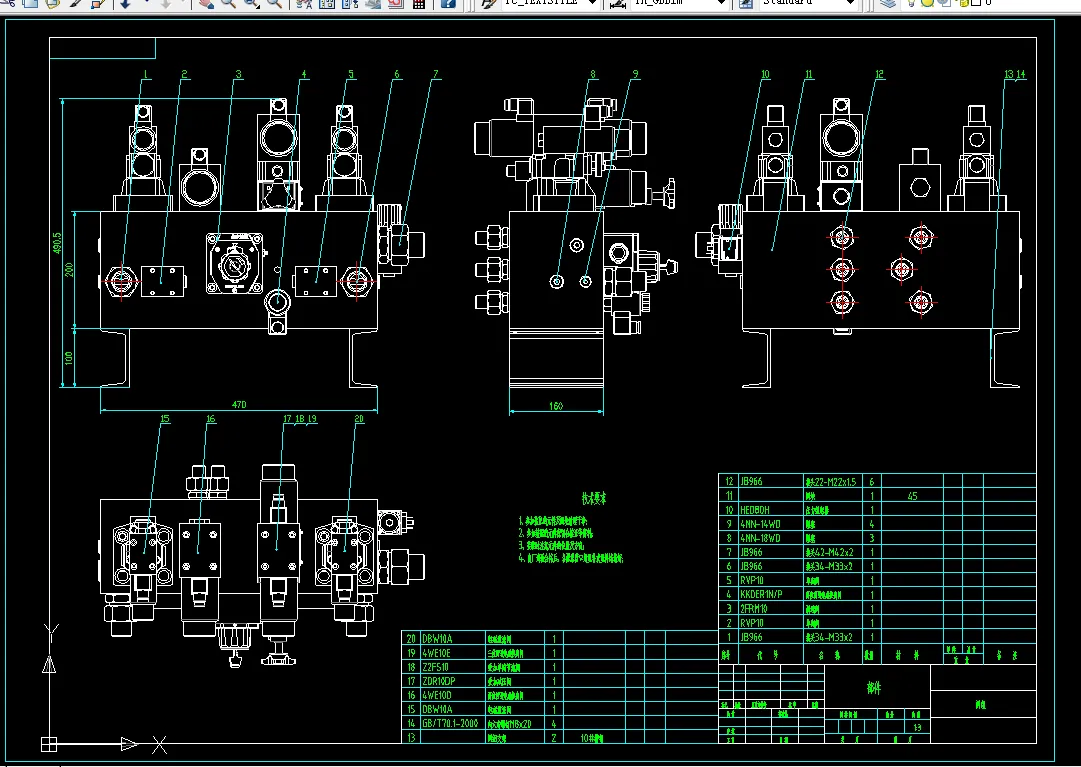

5.2 阀组装配图 29

6 液压站的设计 31

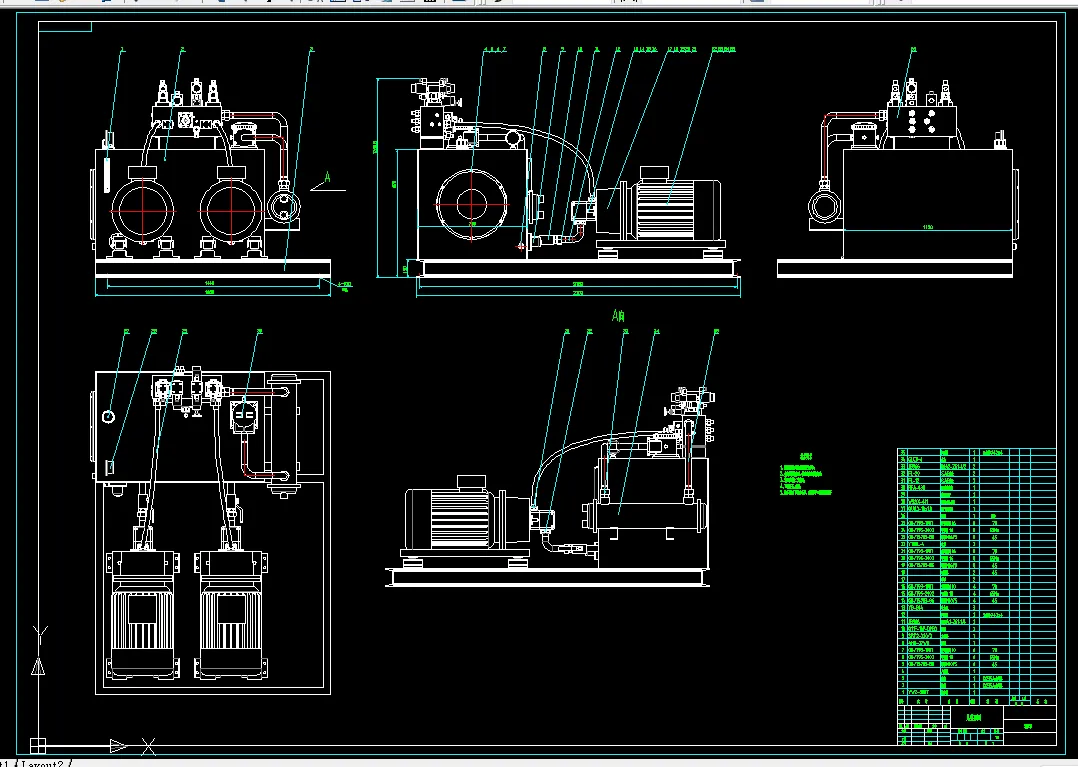

6.1 液压站装配图 31

7 经济分析及社会环保评价 34

7.1 经济性分析 34

7.2 产品的环保性分析 35

7.3 产品的安全性分析 37

结    论 39

致    谢 40

参考文献 41
