作品包括：

Word设计说明书1份

CAD版本电路图图纸，一份

PLC编程仿真一份

IO表一份

PLC梯形图程序一份

摘要

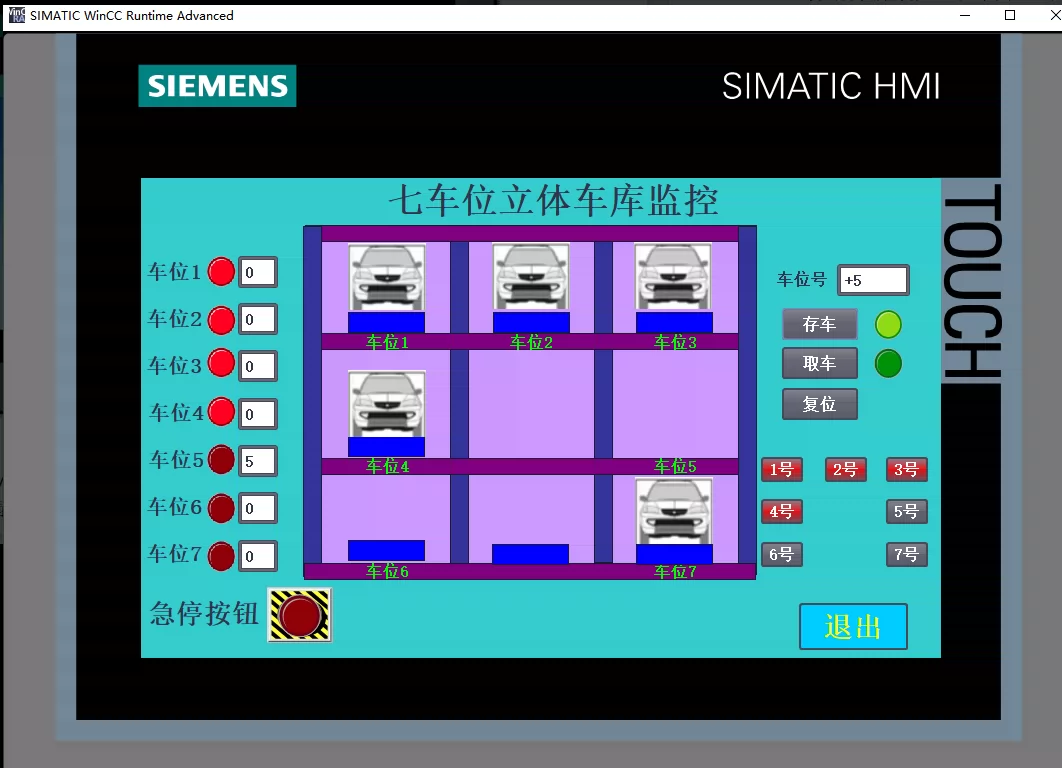

随着我国汽车数量的不断增多，停车位的停放需求量则日益增大。停车库系统一直以来都是民用自动化控制中较为具备代表性的产物，自动停车库系统不仅相较传统地面式停车位，停车库的土地资源占用量较小且能实现更多车辆的停放，并采用了自动化控制技术实现高效的自动智能停车。本次设计的智能停车库控制系统相较于传统方式，采用了PLC可编程控制器作为核心，并结合HMI人机交互界面作为系统的可视化监控。整个停车库采用了3X3的布局结构可以实现7辆车的停放，系统具备了车辆的停放、取车、计费等功能。采用了西门子可编程控制器S7-1200系列集成控制整个智能立体停车库，前期完成了对整个智能停车库的结构设计，并对控制流程以及工艺要求进行明确划分，实现整套系统的运行方案确定。根据系统的功能要求，完成对系统的硬件选型，并制定出系统的I/O分配表，绘制出PLC的控制电路图以及系统的主电路。程序控制采用了西门子博图V16进行梯形图LAD的编译，结合仿真软件SIM实现对程序的模拟仿真调试。最后完成对HMI人机交互界面的设计，HMI与PLC实现以太网的连接，用户可以在控制室实时了解整个智能停车库的运行情况以及智能停车库车辆的存放状态。该套智能停车库控制系统结合了传感器、控制器、监控、逻辑算法等手段从而实现高度智能化且管理可视化较高，让整个智能停车库具备了运行效率高、节能环保、安全可靠、管理方便等特点。
