作品包括:

Word版设计说明书1份，共29页，约12000字

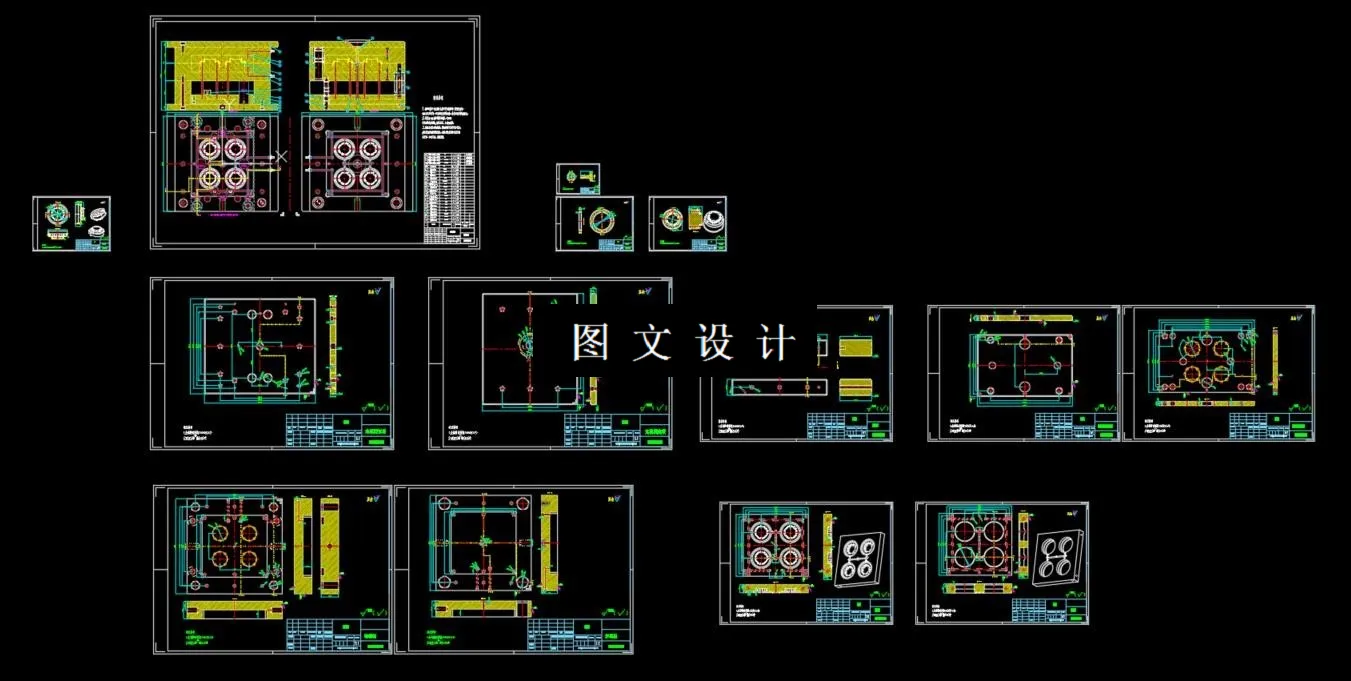

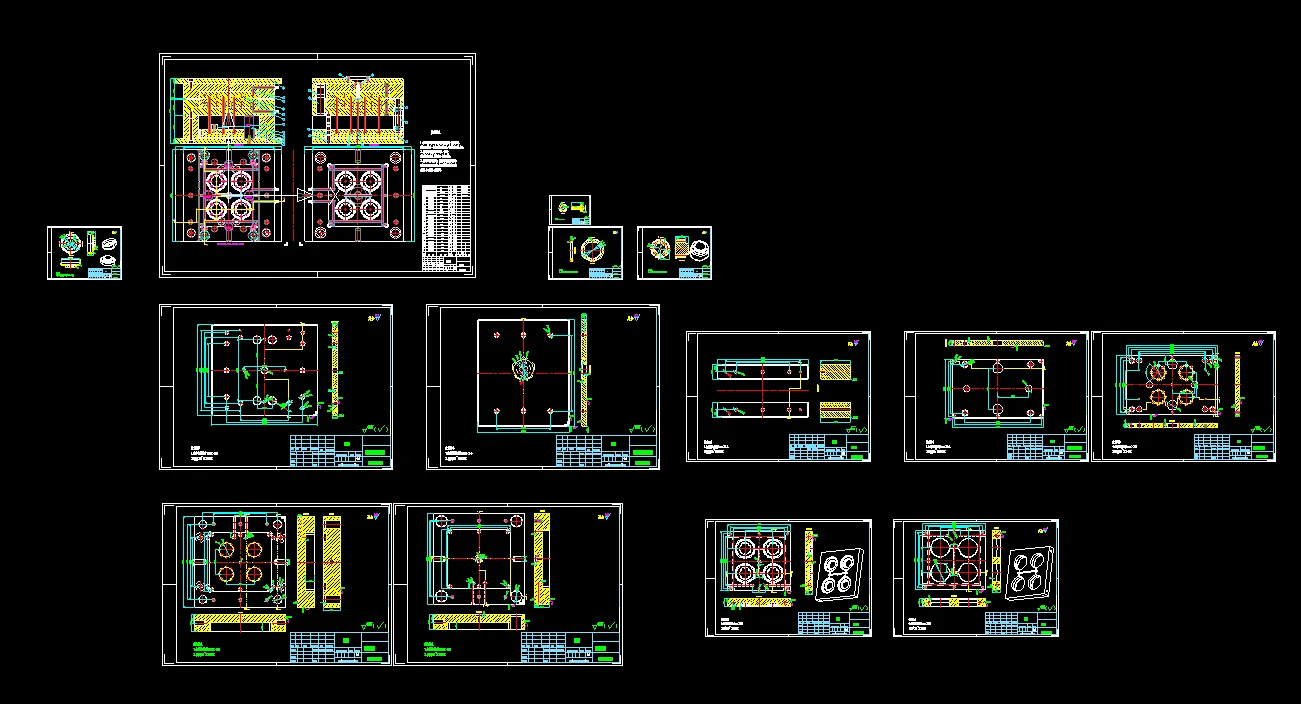

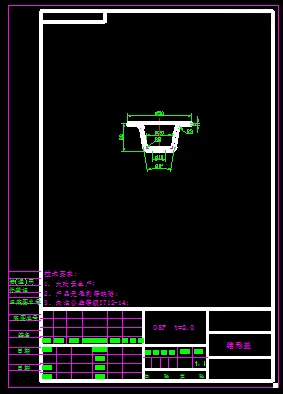

CAD版本图纸，共14张

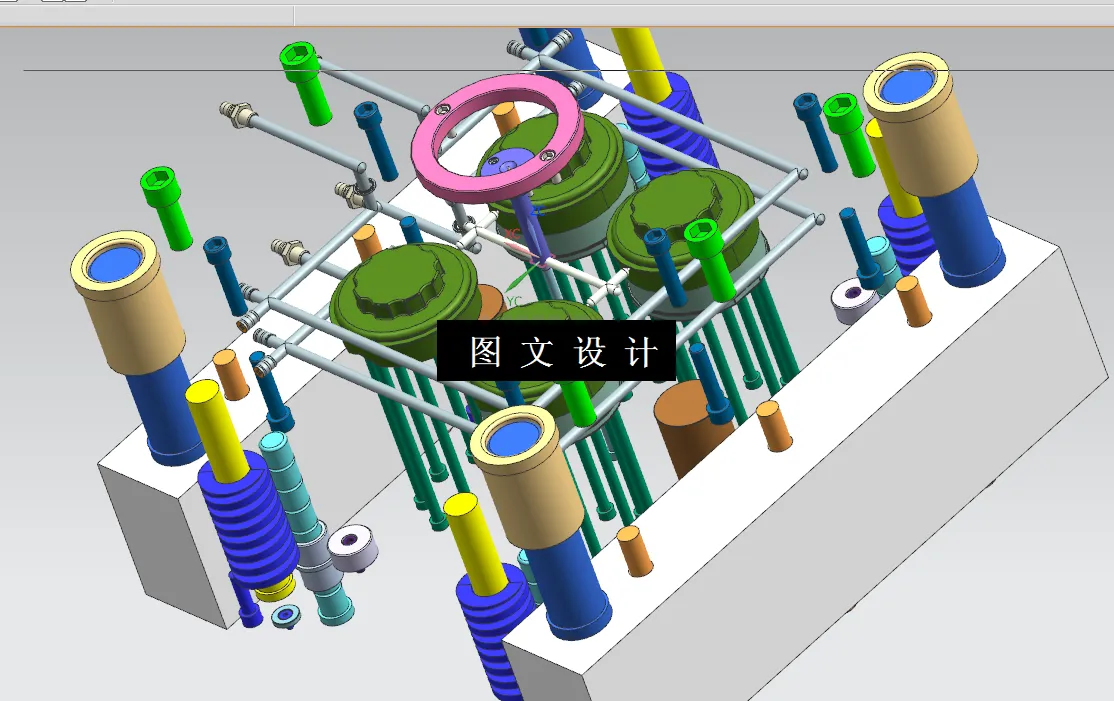

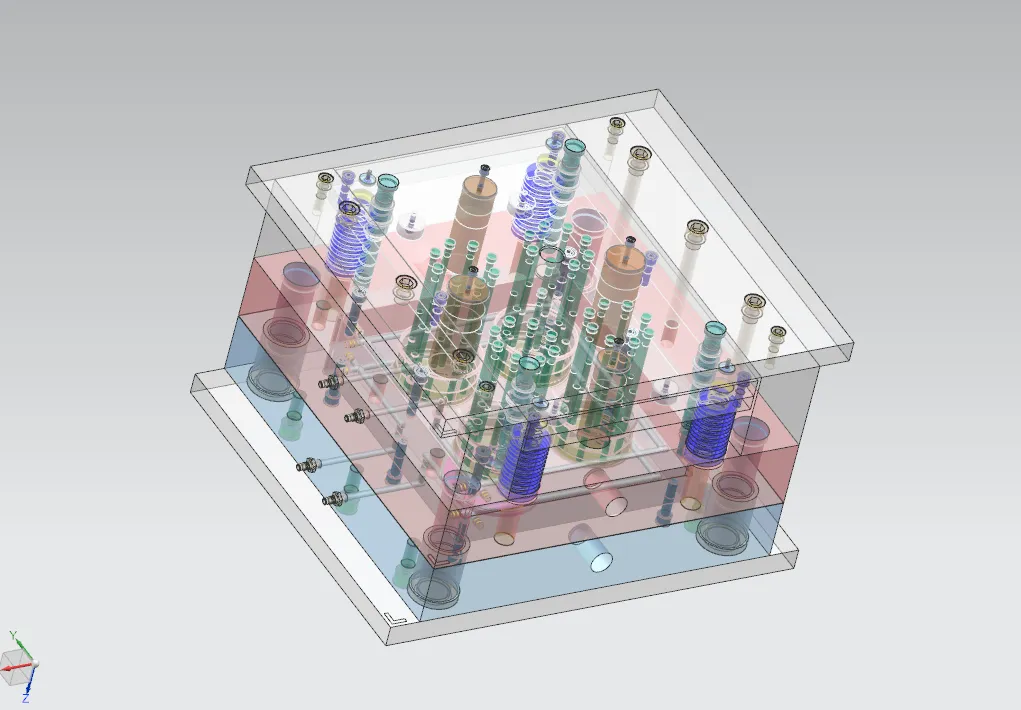

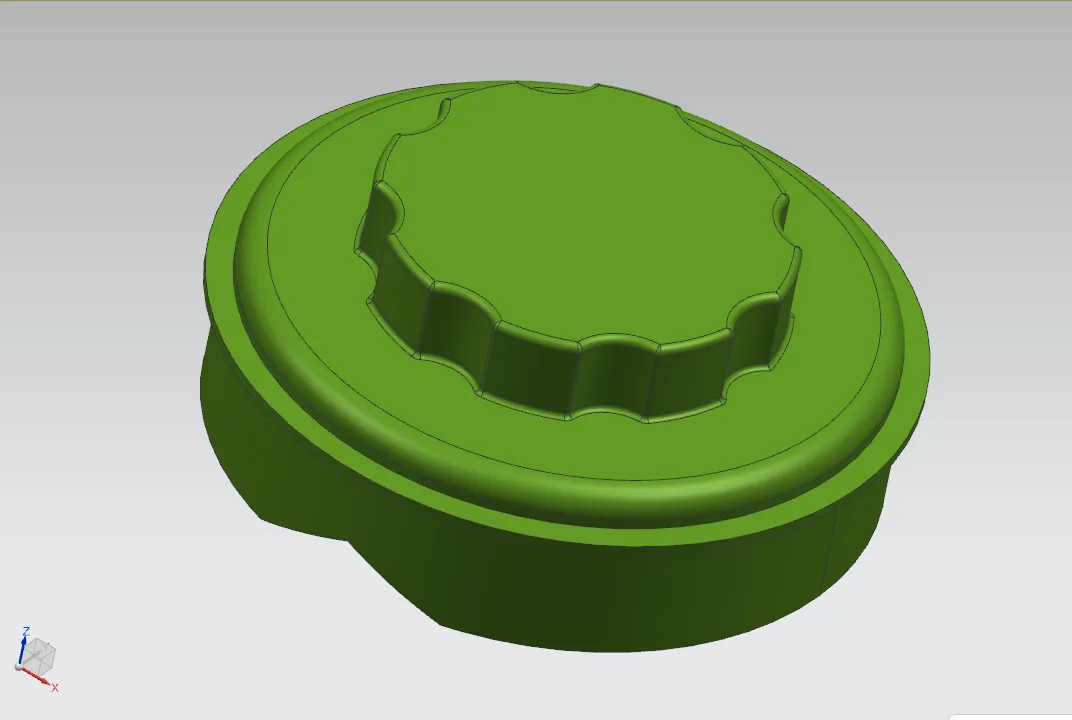

UG三维图一套

摘  要

模具技术的使用比较普遍，也是非常重要的技术产业，在21世纪来说，模具技术是国家重点关注的产业技术，覆盖的面比较广泛，被用到各个行业当中，模具生产的产值也是在逐年的提升，在国家的经济建设当中起到非常关键的作用，现在的汽车制造以及电子产品生产中都需要用到模具技术的支持，模具技术从发展到现在，技术不断的成熟，使用的材料延伸多不同的种类，能够满足金属制品的加工以及塑料制品的加工，就我们身边的大部分用到的产品基本上都是模具生产出来的，根据目前的数据显示，在60%的产品都是属于模具产品，可见模具技术覆盖的面有多广，模具生产的优点比较多，可以满足产品的大批量加工要求，并且对于产品的外形结构你都容易成型，在实际生产当中生产效率非常的高，质量跟光洁度都比较好，特别是塑料产品在耐磨性跟硬度上都能够很好的达到使用要求，并且质量比较轻，因此也是目前的注塑模具被广泛使用的一个重要原因。随着工业技术的不断发展，模具技术的地位也更显得重要。

本次设计的是冷水壶盖注塑模具，主要就是对冷水壶盖的外壳进行塑料模具设计，内容包括对产品做出工艺分析，选定合理的材料，并且确定模具的形式，以及浇口的确定，合理选定分型面以及型腔排布，以及成型零部件的设计计算等。

    关键词：注塑模具 , 冷水壶盖 , 工艺分析

目  录

摘  要 1

Abstract 2

第一章 引言 4

1.1模具技术概述 4

1.2模具的发展现状 6

1.3设计的目的 8

第二章、塑件的工艺性分析 9

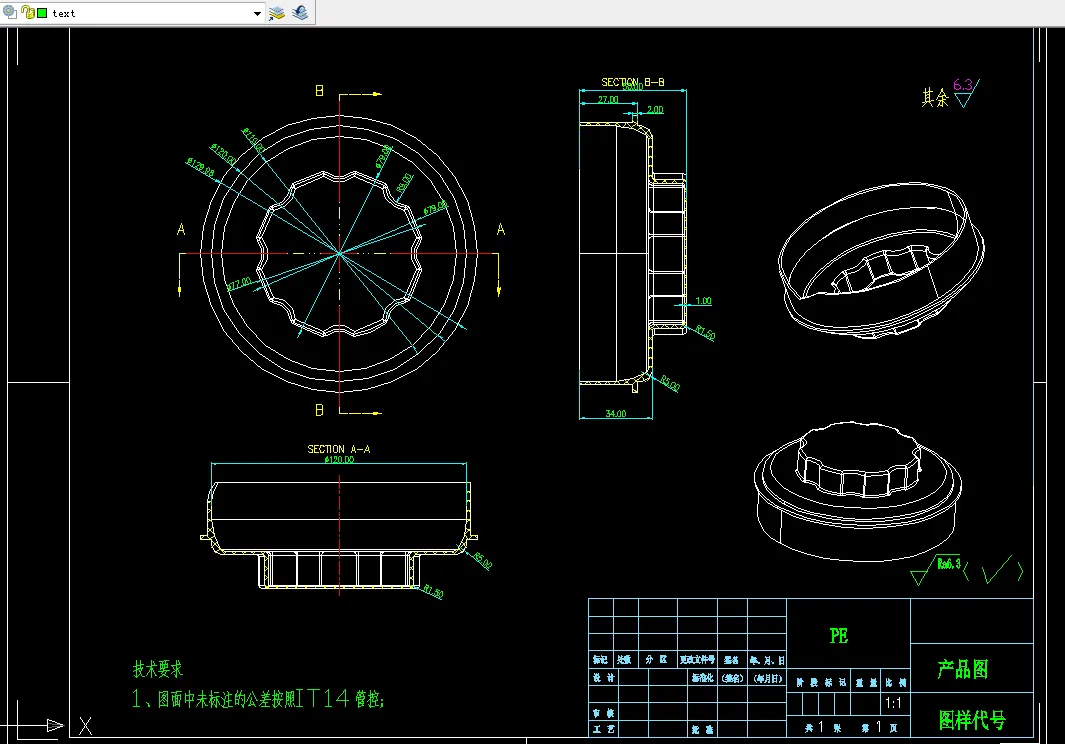

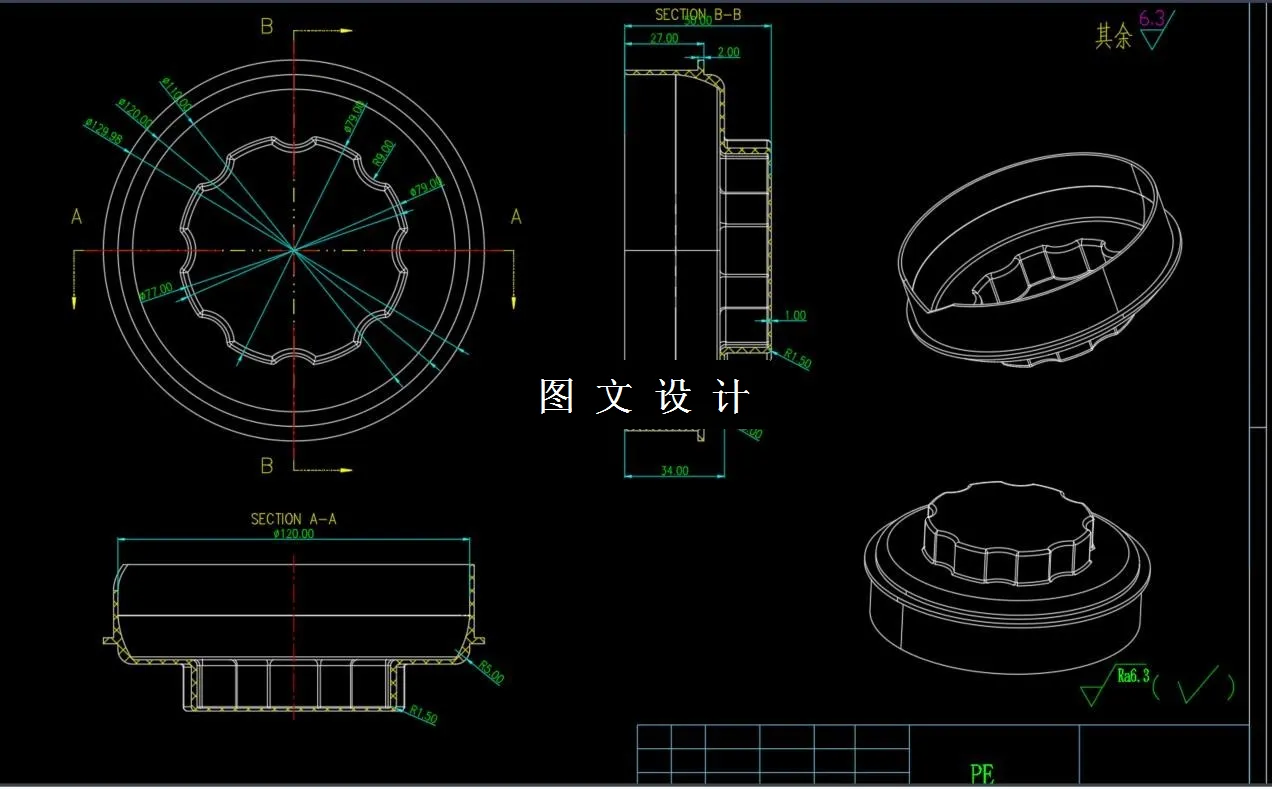

2.1.塑件的分析 9

2.2.PE的性能分析 10

2.3.PE工艺参数 10

第三章、初定模具结构 11

3.1.分型面位置的确定 11

3.2.确定型腔数 11

3.3.排列排布 12

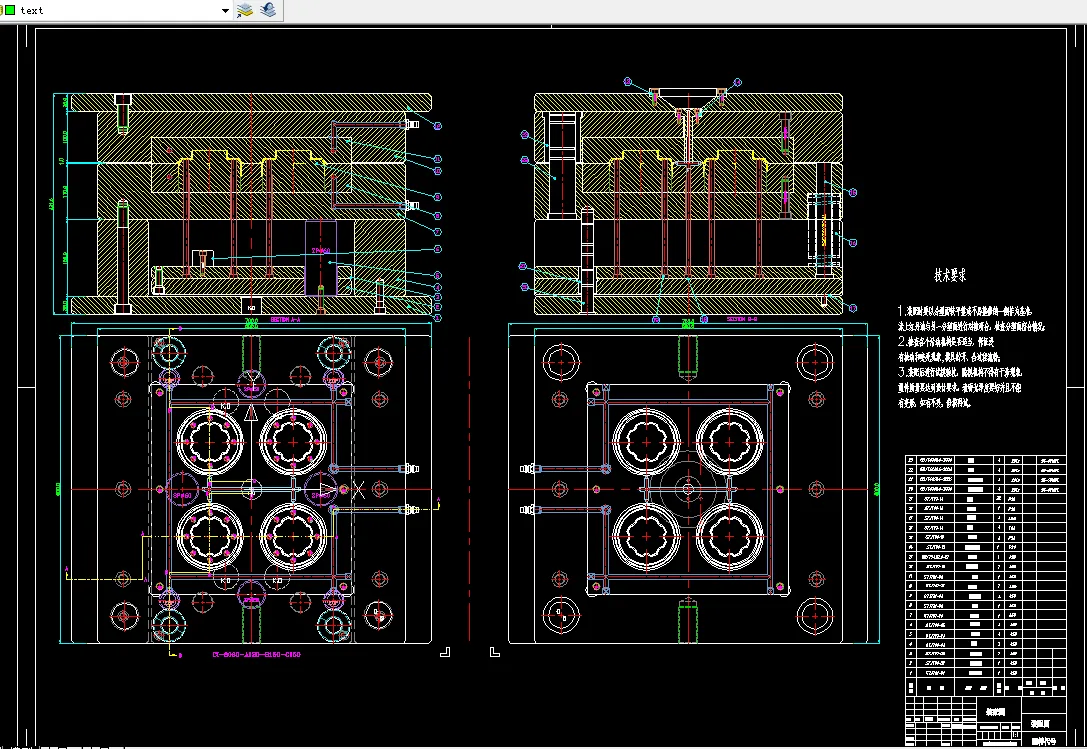

3.4.确定模具结构 14

3.5.选用注射机 14

第四章 注系统的设计 16

4.1.流道的设计 16

4.2.分流道的设计 17

4.3.浇口的设计 18

4.4.校核主流道的剪切速率 19

4.5.冷料穴的设计 19

第五章、成型零件设计及计算 20

5.1.成型零件结构设计 20

5.2.成型零件材料选取 21

5.3.成型零件工作尺寸的计算 21

第六章、模架的确定 23

第七章、脱模推出机构的设计 24

第八章、冷却系统的设计 25

第九章、导向与定位结构的设计 26

第十章 侧抽芯机构的设计 26

10.1 抽拔力 26

10.2 抽芯距 27

总    结 27

参考文献 28

致    谢 29
