作品包括:

Word版设计说明书1份，共39页，约17000字

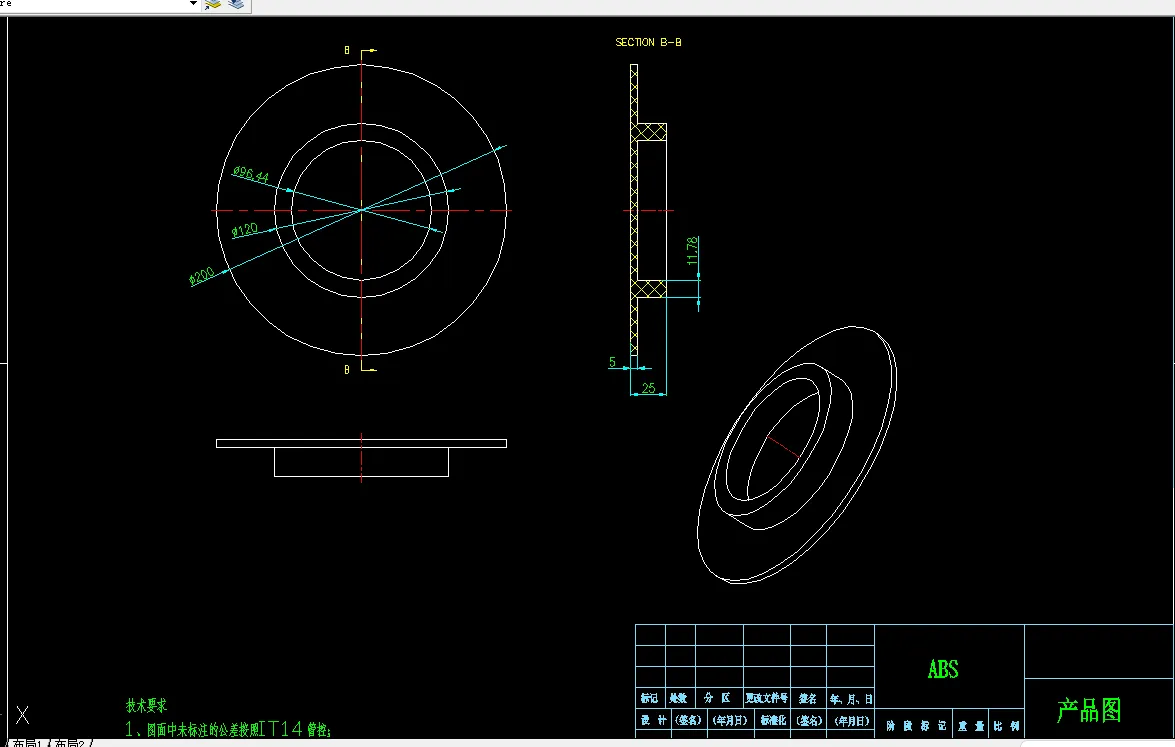

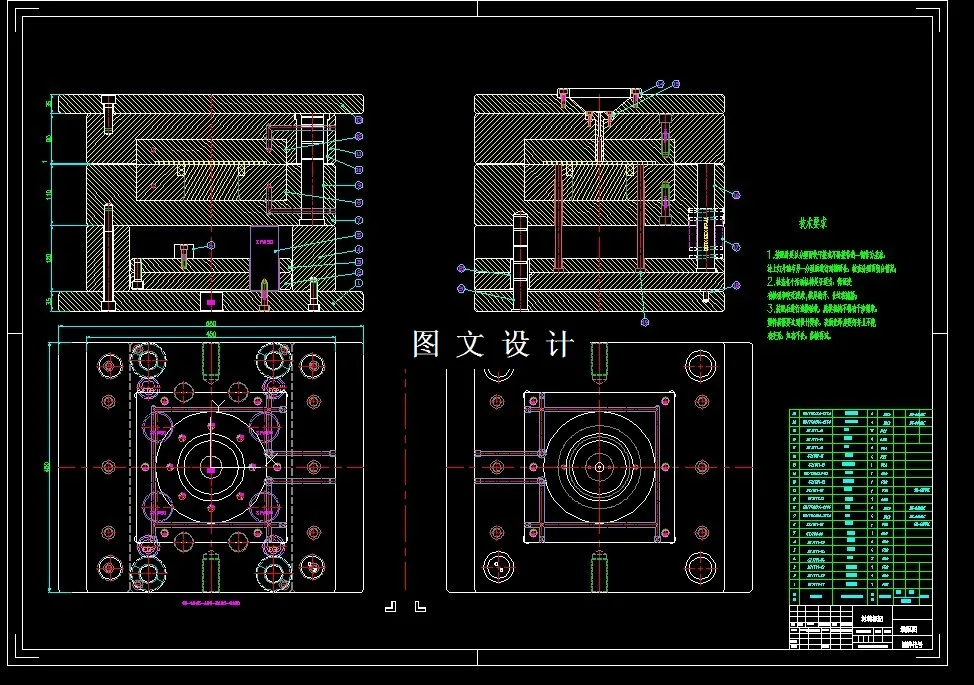

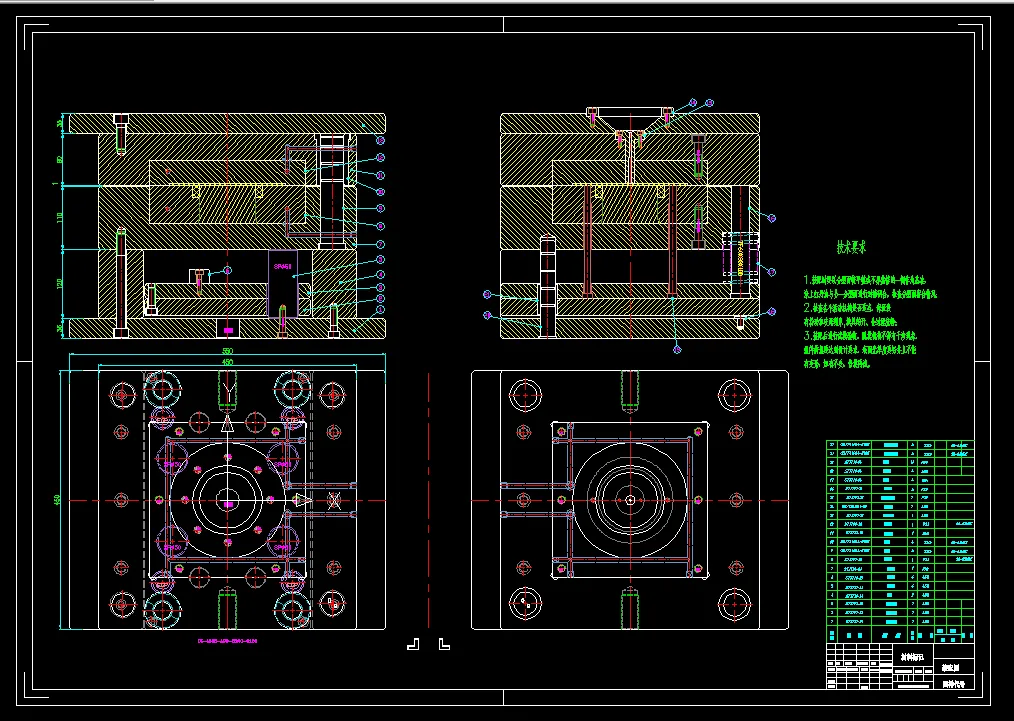

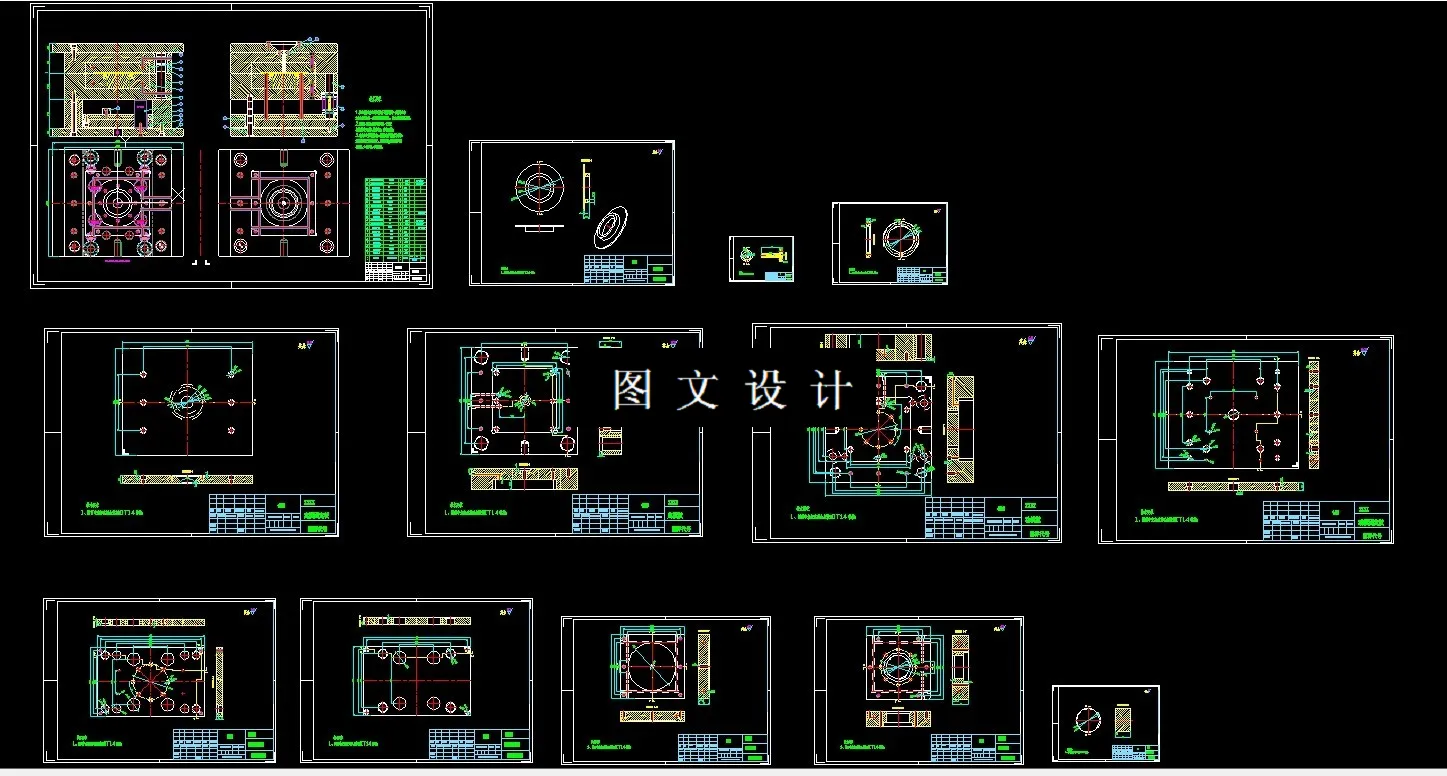

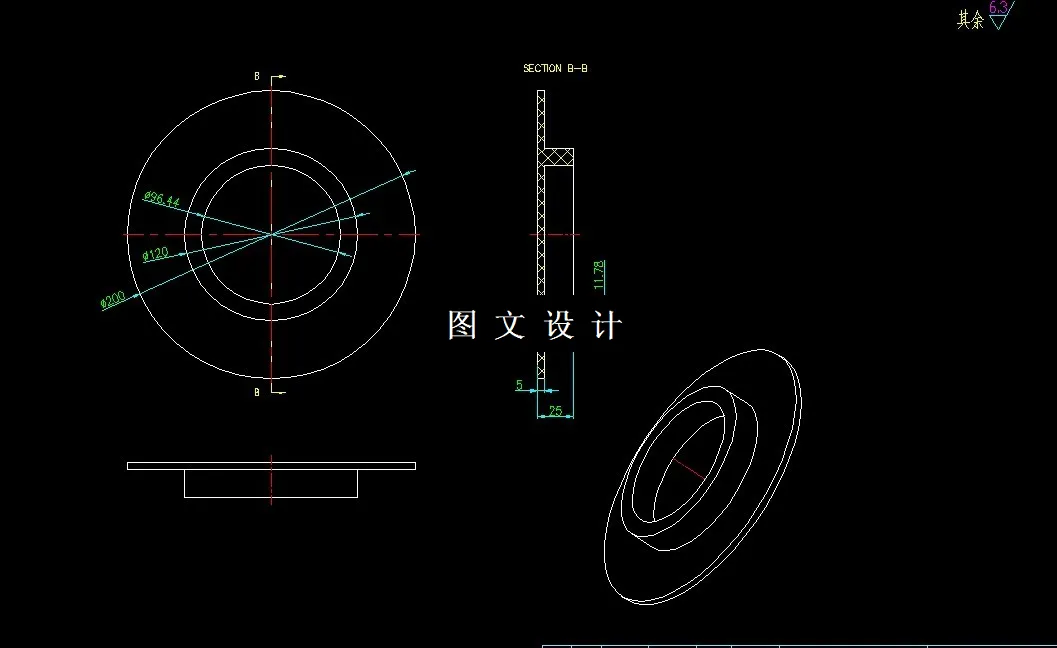

CAD版本图纸，共13张

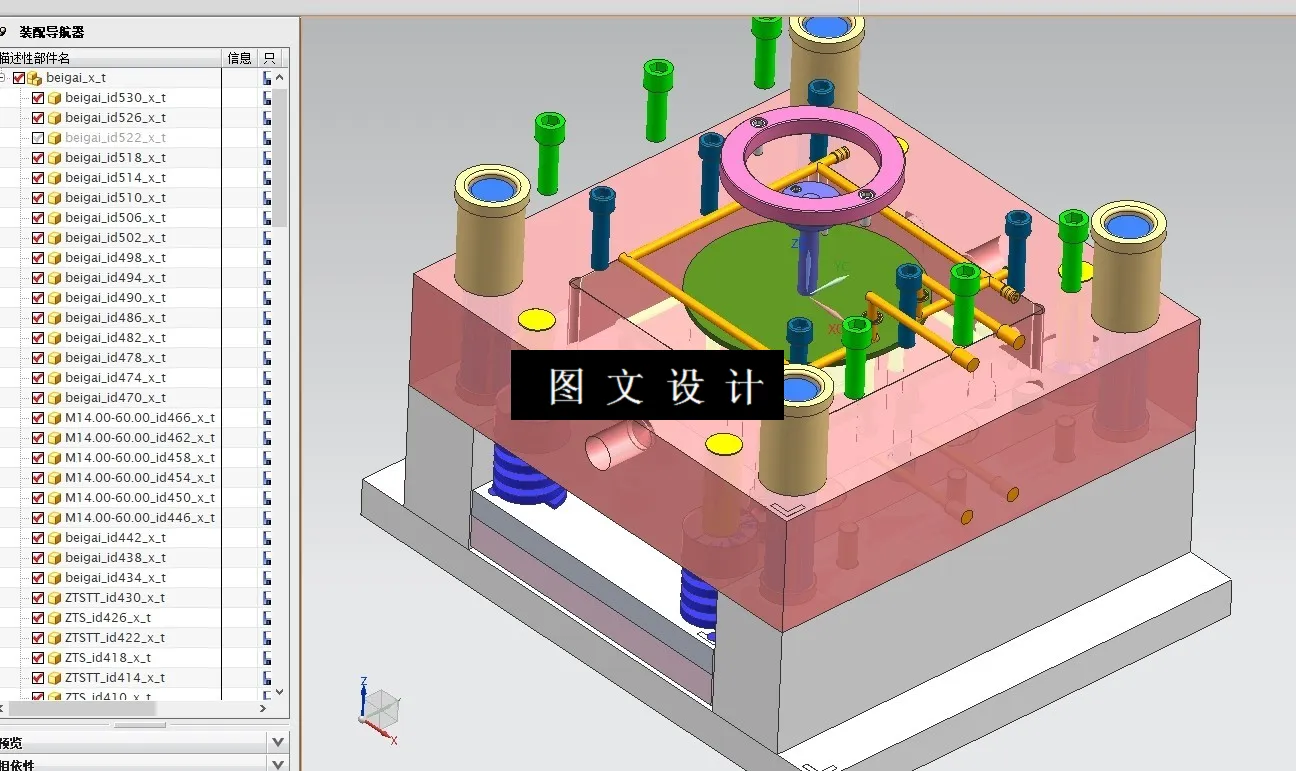

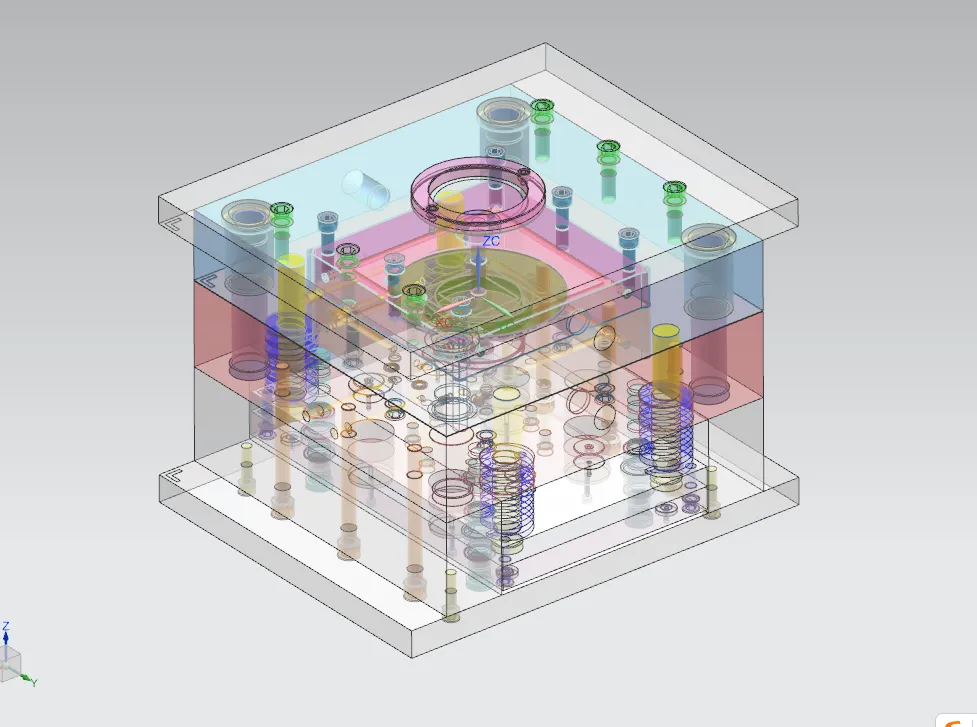

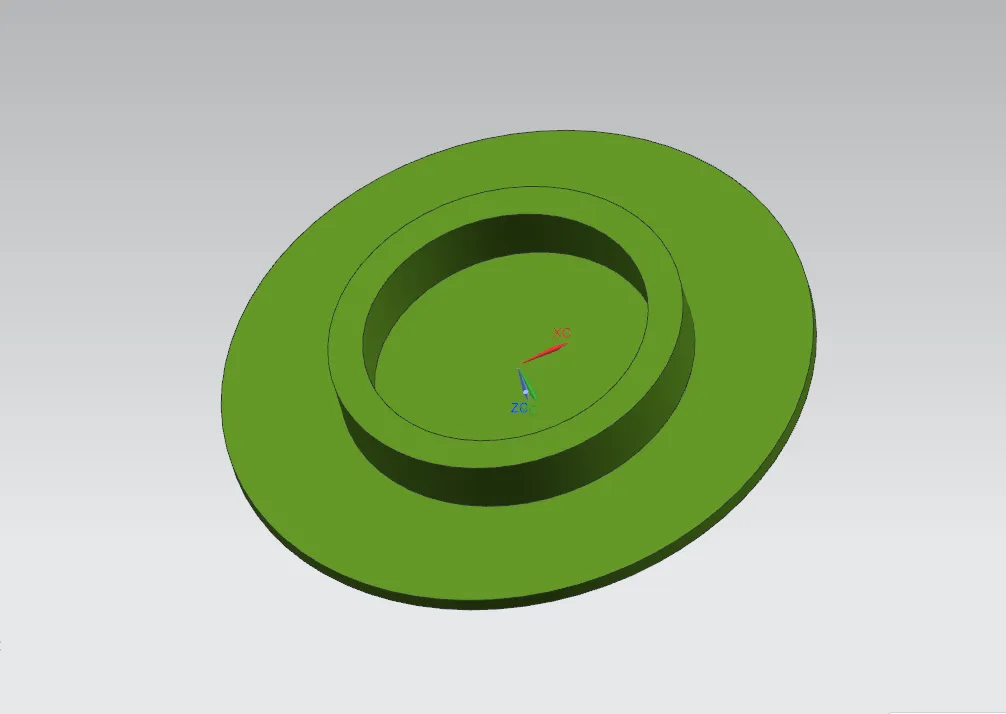

UG三维图一套

摘要

塑料是单体为原料，通过加聚或缩聚反应聚合而成的高分子化合物(macromolecules)，俗称塑料(plastics)或树脂(resin)，可以自由改变成分及形体样式，由合成树脂及填料、增塑剂、稳定剂、润滑剂、色料等添加剂组成。塑料制品是采用塑料为主要原料加工而成的生活用品、工业用品的统称。包括以以塑料有原料的注塑、吸塑等所有工艺的制品。

注塑模具是指塑料在注塑机加热料筒中塑化，由柱塞或往复螺杆注射到闭合模具的模腔中形成制品的塑料加工方法。此法能加工外形复杂、尺寸精确或带嵌件的制品生产效率高。大多数热塑性塑料的某些热固性塑料，均可用此法进行加工。用于注塑的物料有良好流动性，才能充满模腔以得到制品。近年来，出现了一种带有化学反应的注射成型，称为注射成型，发展很快。

而本文详细介绍了如何运用AotuCAD，UG软件制作创意杯垫杯盖的过程以及设计的方法，和运用何种设计的过程以及这中间对模具专业各种相关知识的运用本文详细介绍了创意杯盖杯垫注塑模设计的主要过程及相关选择，并对模具强度要求做了说明。设计中 对注射机的相关重要参数进行了反复验证，包括对模具闭合厚度，模具安装尺寸，模具开模行程，注射机的锁模力等。校核合格后，进行成型零件加工工艺过程的制定，既要保证塑件的质量， 又要兼顾经济性和外观的观赏性。

通过本次的毕业设计，可简单的了解注塑模具在我们生活中的应用，也可以对注塑模有一个初步的认识，并注意到设计中的一些细节问题加以解决。要了解模具的工作原理和正确的用AutoCAD，UG等软件画出设计图从而得出较为完整的一套设计方案，为以后的模具设计打下坚实的基础。

关键词：创意杯盖杯垫   注塑模  AutoCAD   UG

目  录

摘要 2

1.1.1  对制品的分析主要包括以下几点 5

1.1.2  本设计中塑件各项要求 5

1.2 制品的工艺性及结构分析 5

1.2.1 结构分析 5

1.2.2 成型工艺分析 5

2.2.分析塑件表面质量 7

2.3确定塑件成型工艺参数 8

2.6 注射机的选用原则 10

2.5.1依据最大注射量初选设备 10

2.5.2依据最大锁模力初选设备 11

分型面位置确定成型零部件设计 12

.1.2型腔数目的确定及型腔的排列 12

2.4.1  分型面的选择原则 13

2.12  成形零件的结构设计和计算 14

2.12.1  定模（凹模）的设计 14

2.12.2  型芯（凸模）的设计 16

3.2模架的选择与检验 19

3.2.1模架的选择 19

3.2.2检验所选模架 21

3.3浇注系统的设计 21

2.5.2  主流道的设计 21

2.5.5  浇口的设计 23

3.4侧向分型与抽芯机构设计 24

3.4.1侧向分型与抽芯机构分类 24

3.4.2抽芯力的确定 24

3.4.3抽芯距的确定 25

3.5导向与脱模推出机构设计 25

3.5.1导向机构的设计 25

3.5.2脱模推出机构的设计 25

3.5.3复位机构 26

合模导向机构的设计 26

2.8.1  导向机构的分类 27

2.8.2  导柱导向机构设计要点 27

2.8.3  导柱的设计 27

2.10  冷却系统 28

3.3塑料模材料的选用 30

5. 模具的装配与调试 33

5.1 模具的装配原则 33

5.2 模具的装配 33

5.3 装配要点 34

5.4 模具的调试 35

结论 36

致谢 37

参考文献 37
