作品包括:

Word设计说明书1份

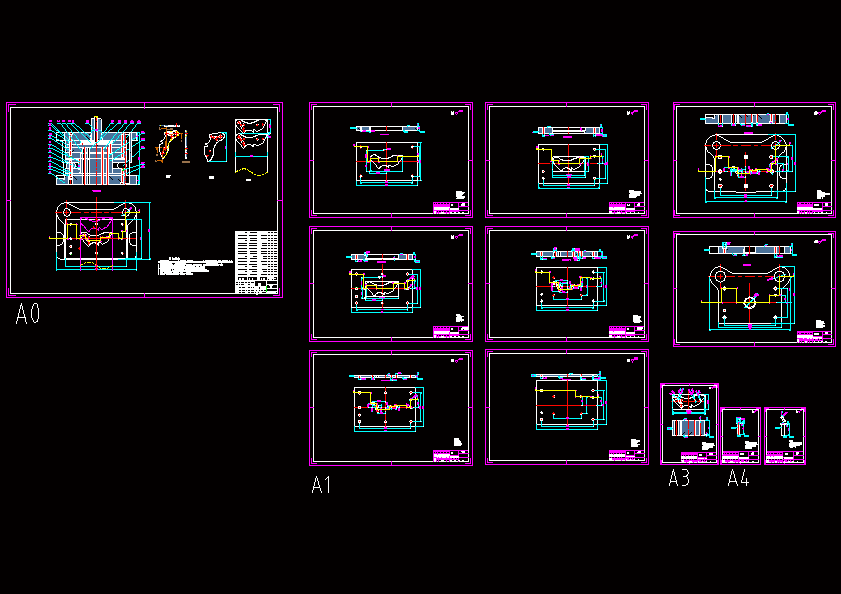

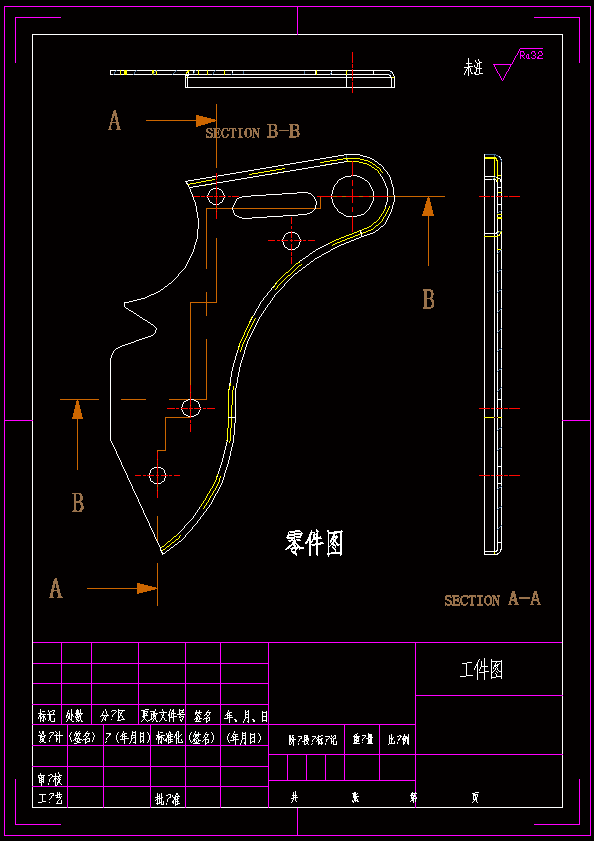

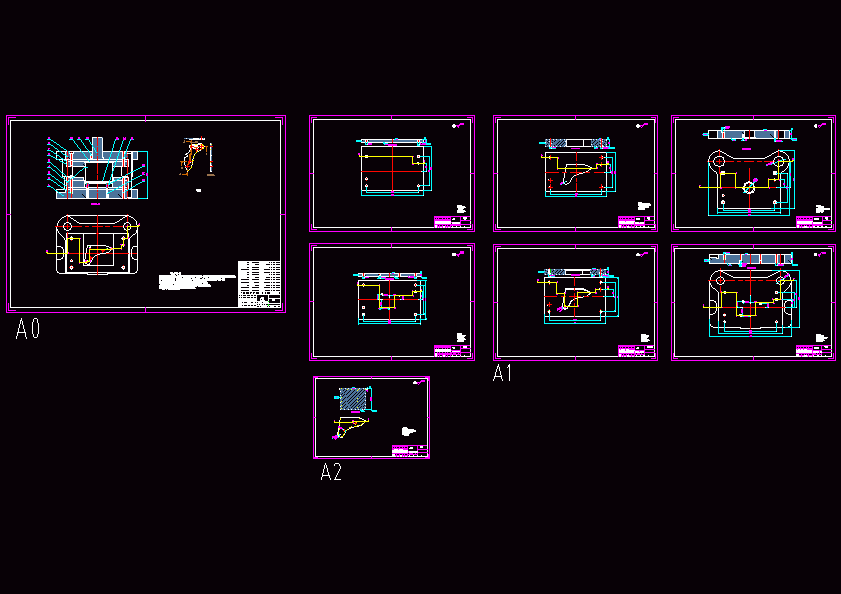

CAD版本图纸，共20张

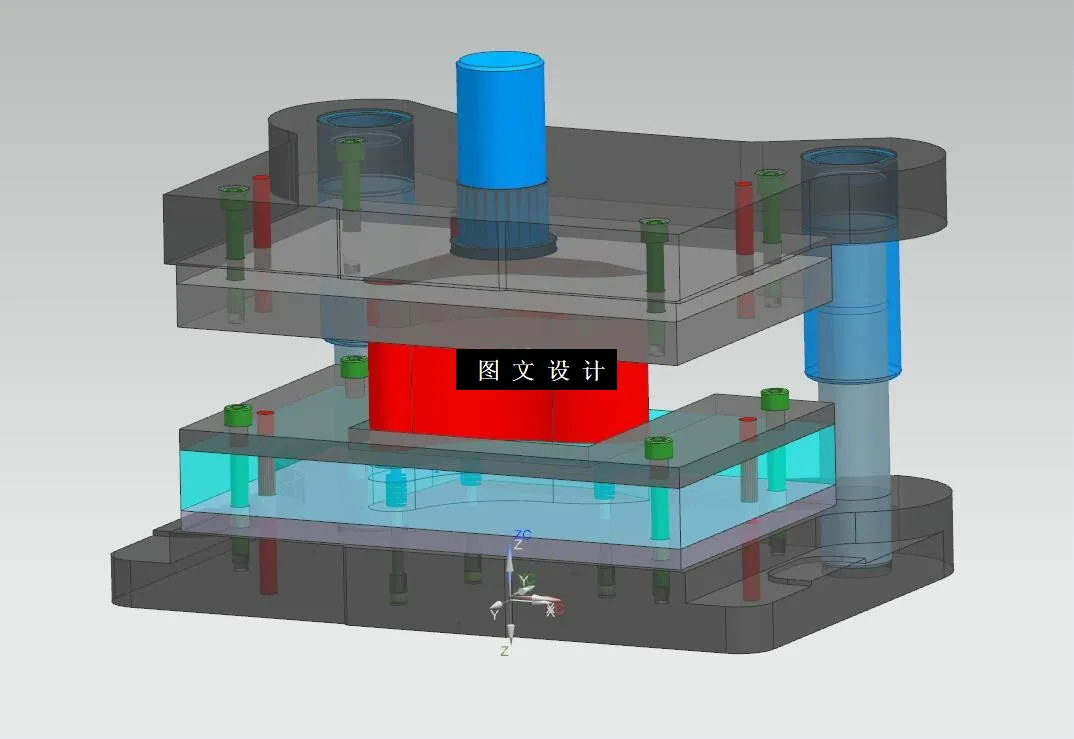

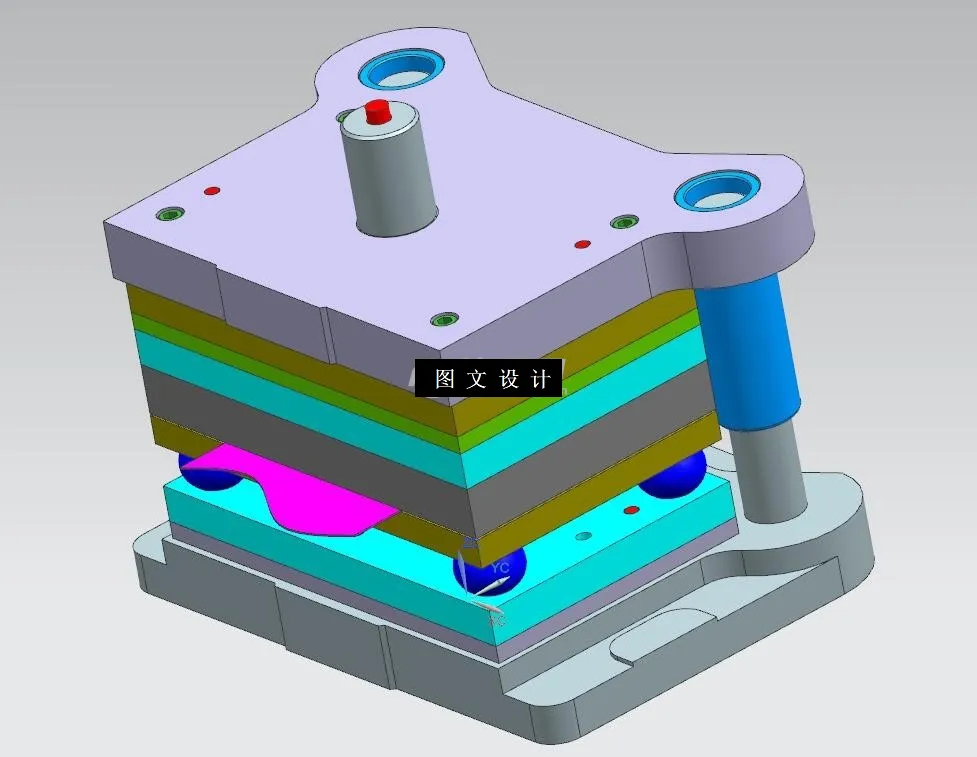

UG三维图2套

摘要

本次采用了两套模具的形式加工工件，所以我们将分别对两种模具进行冲压力的计算，根据所得冲压力进行压力机的选择，并进行校核，两套模具的形式加工工件，在加工精度上会对工件造成一定影响，所以我们需要更加准确的计算出工件压力中心位置，提高工件质量。后面还将对落料冲孔复合模进行冲裁刃口尺寸的计算，对成型模进行成型部分刃口尺寸的计算，然后根据刃口尺寸以及模具加工工艺性能进行零部件、内部结构的设计以及标准件的选择。最后通过CAD二维软件对模具零件图进行绘制，然后对结构进行整合并绘制二维和三维总装图。
