作品包括:

Word设计说明书1份

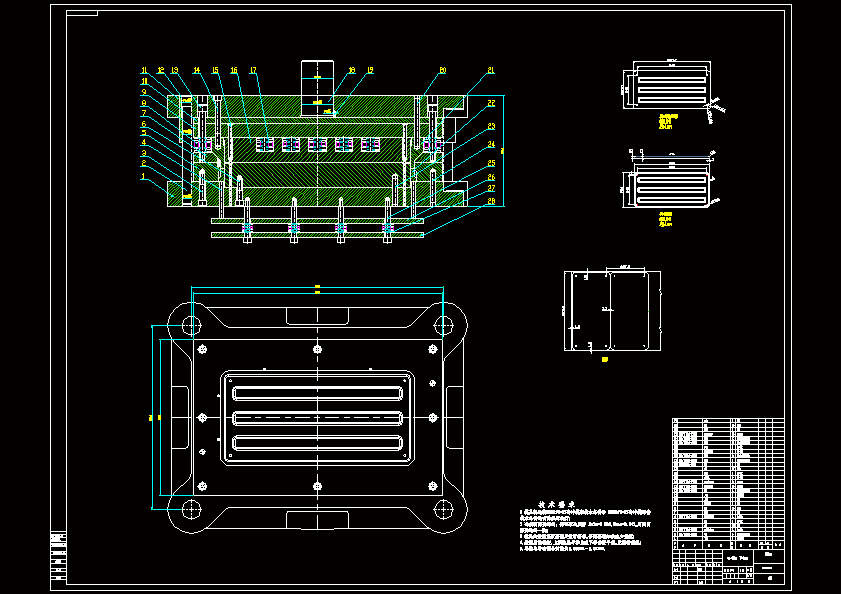

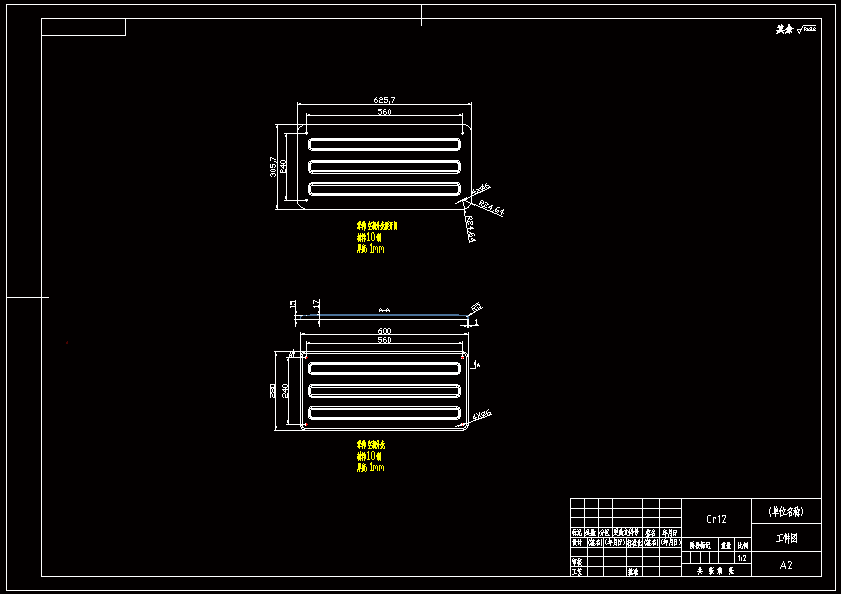

CAD版本图纸，共14张

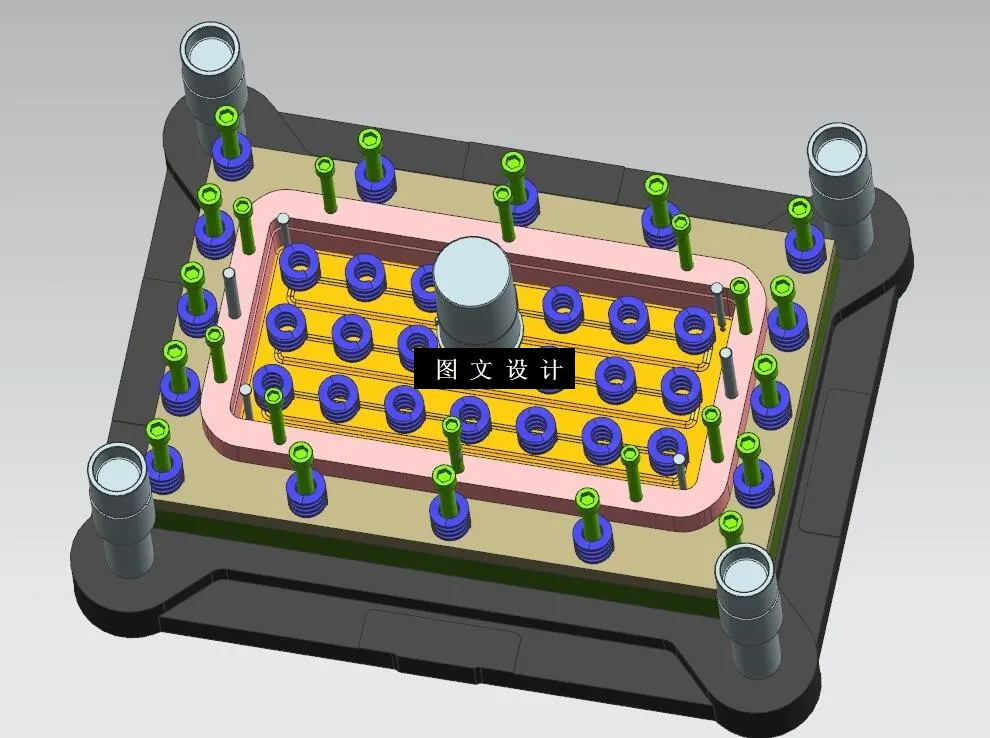

UG三维图一套

摘要

工件为空调外机外壳，该工件属于浅拉深零件，工序较少，整体没有特殊结构，如弯曲等等。加工该件使用到的有落料、冲孔以及拉深。通过工序的分析我们需对模具结构进行确定，选择复合模或者级进模，由于该工件结构简单最终决定采用落料拉深冲孔复合模。排样图在整个冲压模具的设计中至关重要，可以通过排样图的设计确定模具送料方式再确定出模架的形式，本次设计采用了可前后送料的四角导柱模架。之后我们还需对模具加工该零件冲压力进行计算选出合适的压力机，以及加工零件压力中心的计算，得到最合理的加工位置保证模具和压力机能正常工作。最后计算了刃口尺寸，根据计算结果设计模具凸模、凹模以及其他零部件，然后对模具整体结构进行整合，运用CAD对模具二维装配图以及各部分零件图进行绘制，UG对模具三维装配图进行绘制
