作品包括:

Word设计说明书1份

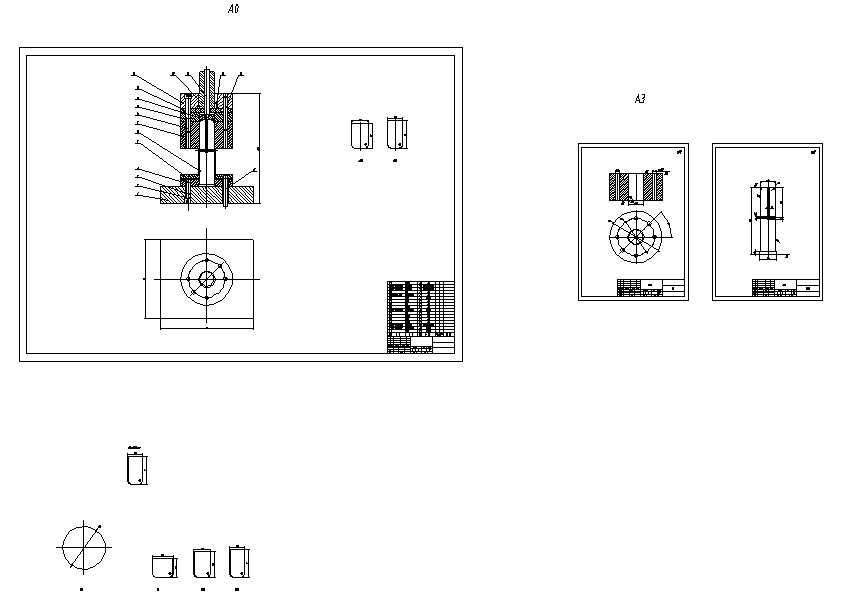

CAD版本图纸，共3张

摘要

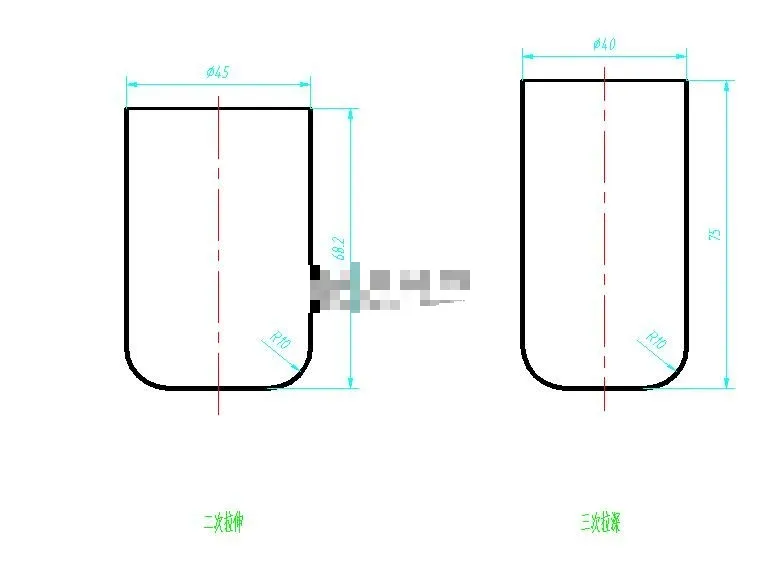

圆筒拉伸模具设计 该零件结构较简单、形状对称，属于圆筒形拉深件。零件尺寸公差为IT12，利用普通冲裁方法可以达到零件图样要求。方案一 以上工序过程都采用单工序模加工。用此方案，模具的结构都比较简单，制造很容易，成本低廉，但由于结构简单定位误差很大，而且单工序模一般无导向装置，安装和调整不方便，费时间，生产效率低。 方案二 落料与拉深在复合模中加工成半成品，再在单工序模上进行其他工序。采用了落料与拉深的复合模，提高了生产率。对落料以及拉深的精度也有很大的提高。 方案三 采用带料级进多工位自动压力机冲压，可以获得较高的生产效率，而且操作安全，但这一方案需要专用的压力机或自动的送料装置。模具的结构比较复杂，制造周期长，生产成本高。 根据设计需要和生产批量，综合考虑以上方案，方案二最适合。即落料、拉深在同一复合模中完成，后面采用单工序，这样既能保证大批量生产的高效率又能保证加工精度，而且成本不高，经济合理。
