作品包括:

Word设计说明书1份

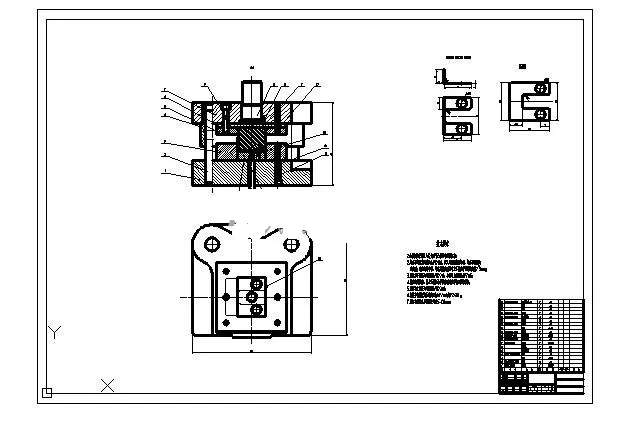

CAD版本图纸，共16张

摘要

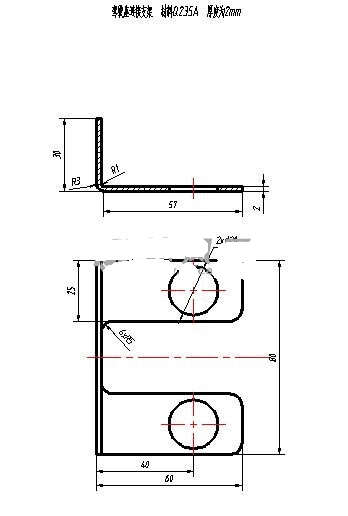

连接支架零件落料冲孔复合模+弯曲模设计 对驾驶座连接支架进行冲压工艺分析和模具设计，通过对制件的材料，结构，尺寸精度分析。本制件选用材料Q235A。驾驶座连接支架总体上下对称，厚度为2mm, 驾驶座连接支架为L形弯曲，右端带有缺口，上面设有2个圆孔，所以驾驶座连接支架可以采用较简单的冲裁和弯曲成形模。最好能采用多工序同时加工本次设计驾驶座连接支架的结构为U形弯曲，两端的弯曲出有缺口，适合一般的冲裁需求。
