作品包括:

Word设计说明书1份

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共49张

摘要

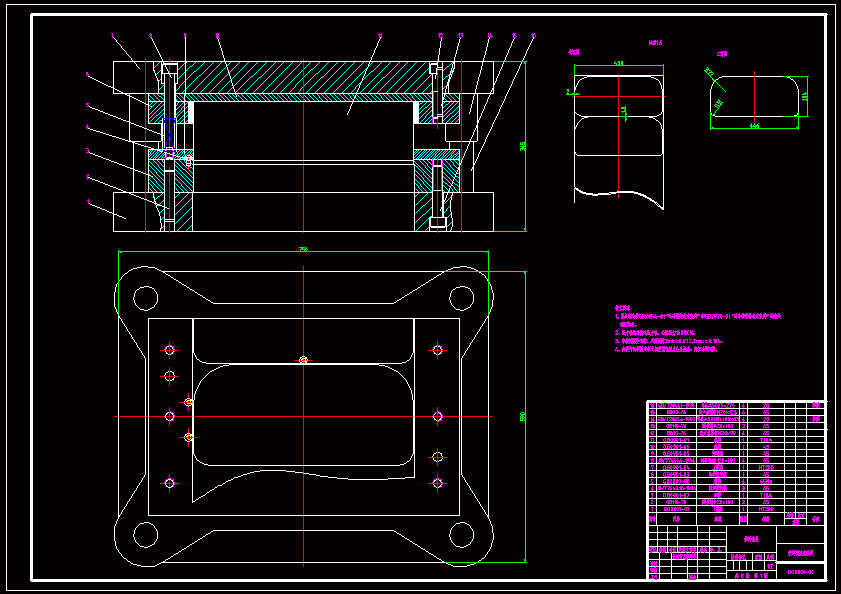

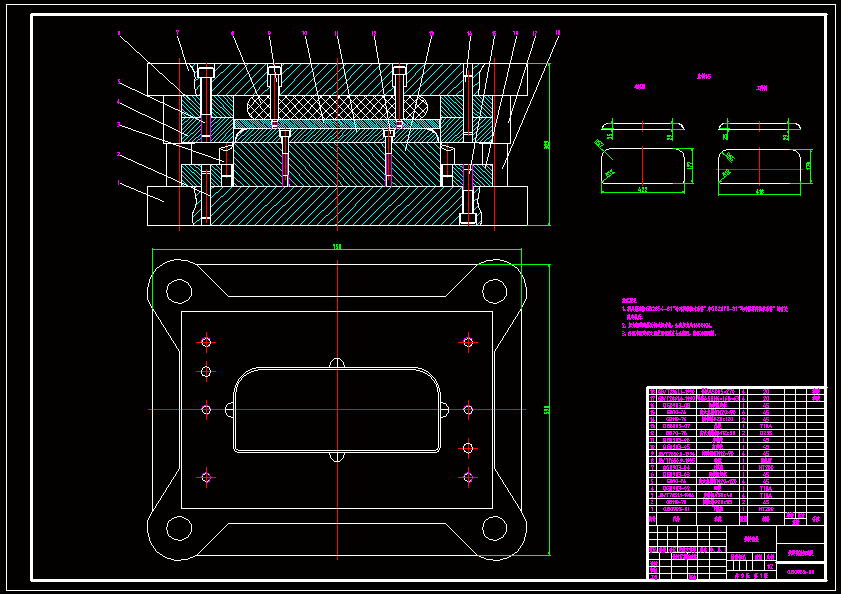

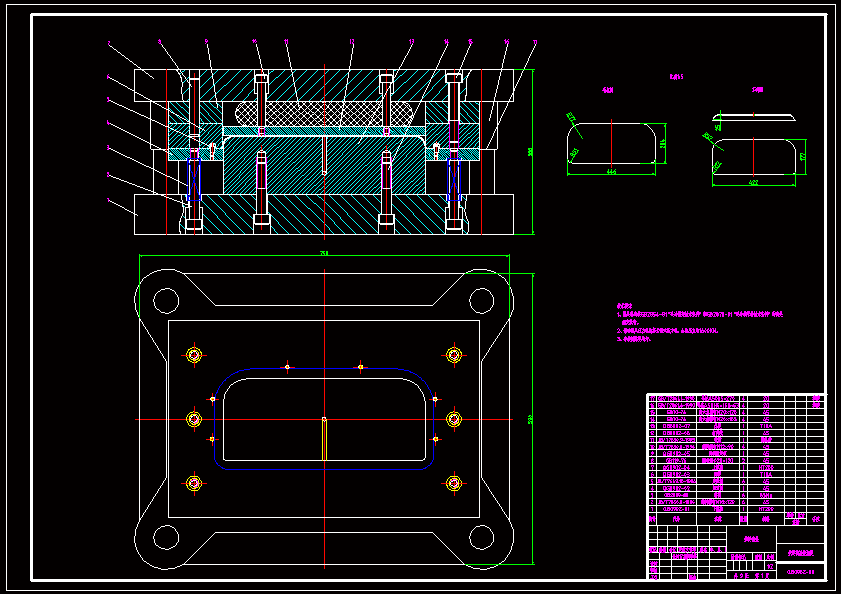

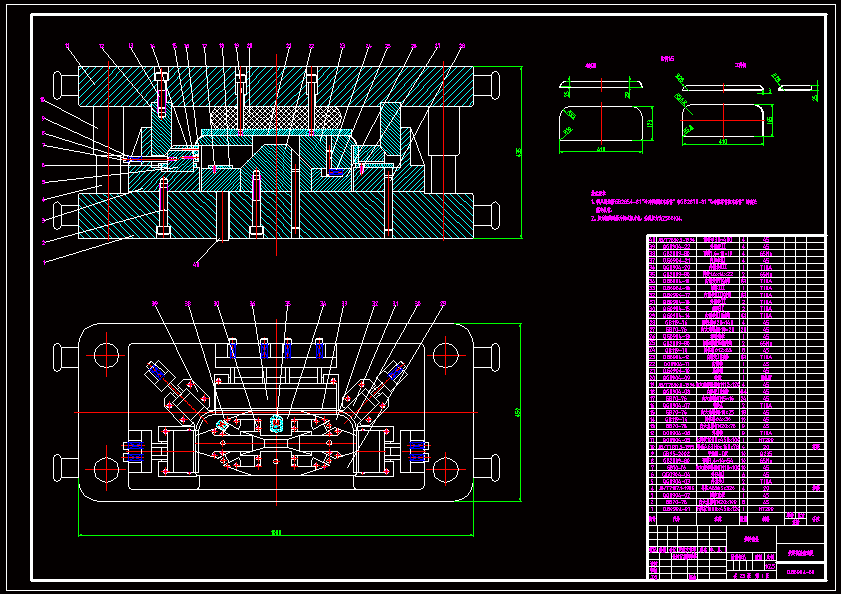

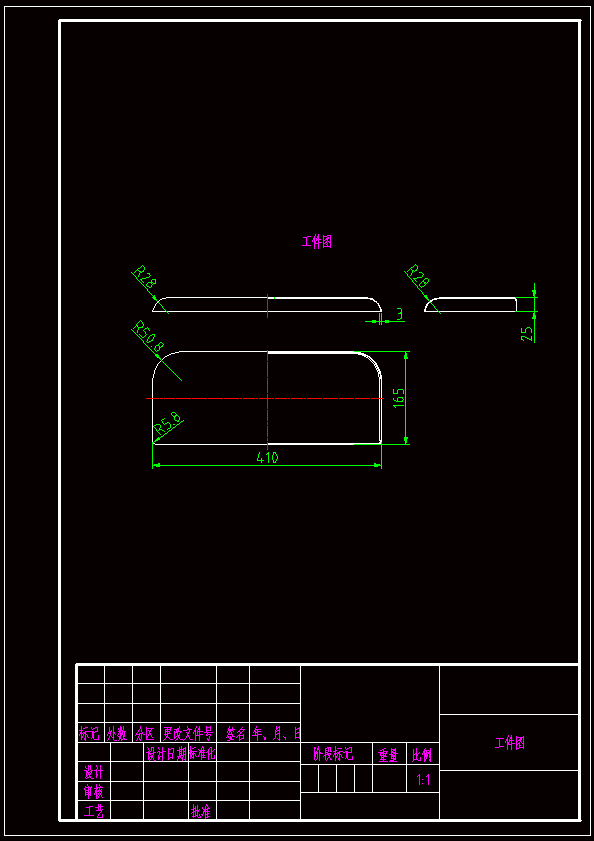

炉具前盖的冲压模具设计【热处理炉前门覆盖件】主要对炉具前盖进行了工艺分析和模具设计。首先要对零件进行工艺分析，再根据产品图纸进行必要的工艺计算，由工艺分析可知，此工件为一盒形拉深件，成形过程包括落料、拉深、切边、翻边四个工序。经过综合比较确定最优的工艺方案为：落料，拉深、切边、翻边依次采用单工序模成形。其中，拉深工序和翻边工序是成形过程中主要的成形工序。首先确定工件的拉深成形次数，判断盒形件是否能够一次拉深成形，经过分析讨论，本盒形件可以一次拉深成形，最终确定了毛坯的形状和尺寸。最后根据工艺方案选用模具种类，确定模具的具体结构形式，根据方案本人设计出了落料模具、拉深模具、切边模具、翻边模具四套模具，并用CAD完成了装配图和零件图。
