作品包括:

Word设计说明书1份

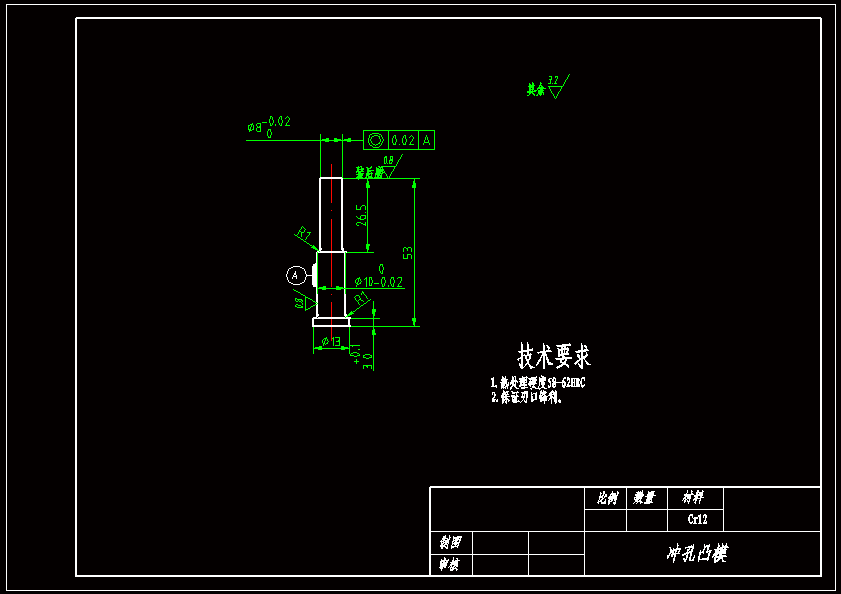

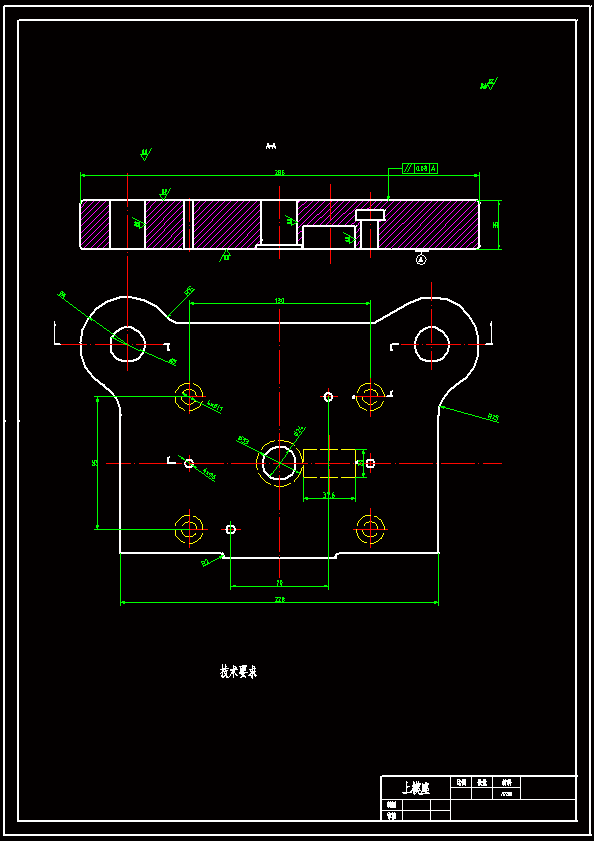

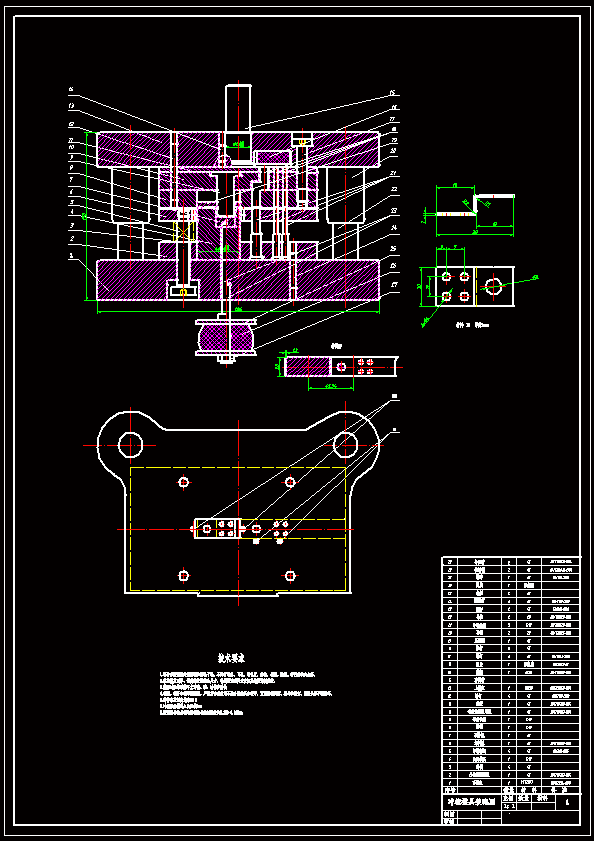

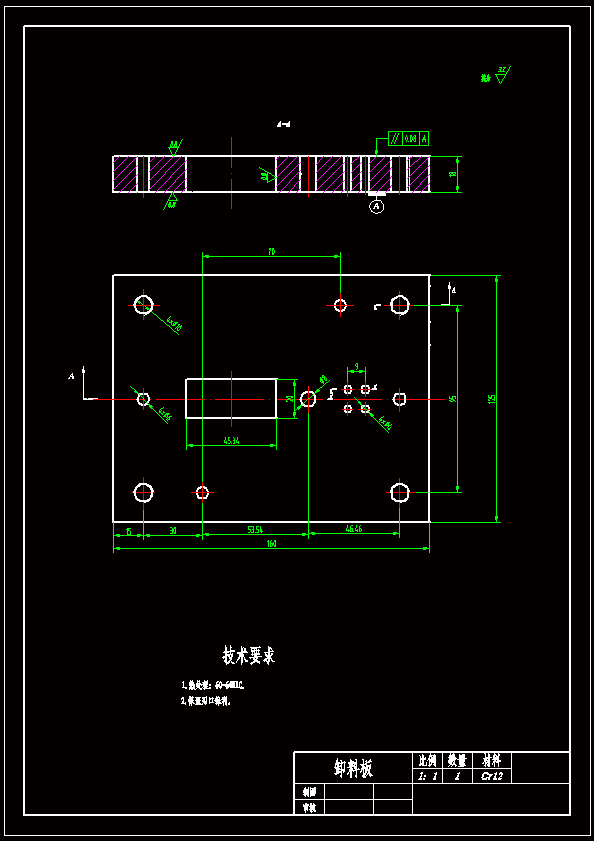

CAD版本图纸，共12张

摘要

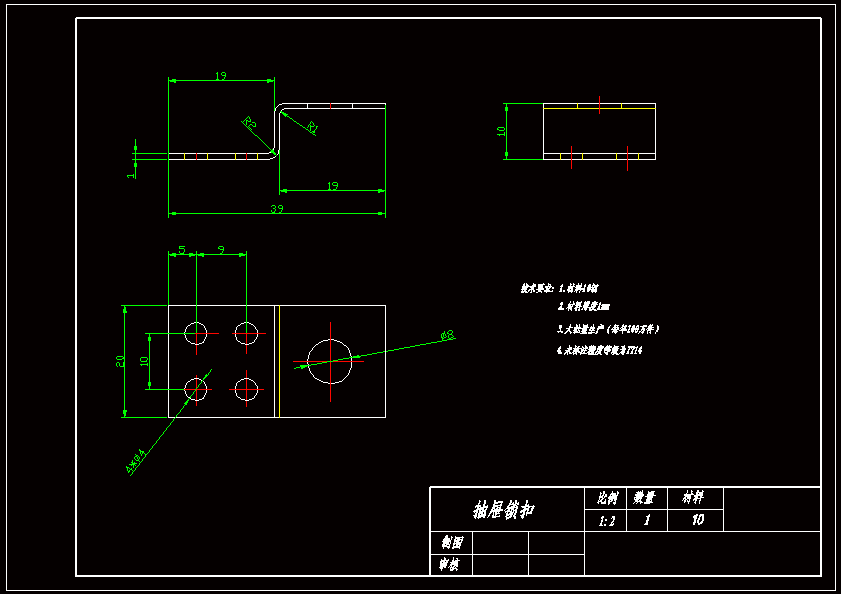

抽屉锁扣冲压模具设计 根据制件的工艺分析，其基本工序有落料、冲孔、弯曲三道基本工序，按其先后顺序组合，可以如下几种方案; (1)落料——弯曲——冲孔；单工序模冲压。 (2)落料——冲孔——弯曲；单工序模冲压。 (3)冲孔——落料——弯曲；连续模冲压。 (4)冲孔——落料——弯曲；复合模冲压。 方案1.2.属于单工序模冲裁工序冲裁模指在压力机一次行程内。完成一个冲压工序的冲裁模。由于此制件生产批量大，尺寸又较这两种方案生产效率较低，操作也不安全，劳动强度大，故不宜采用。 方案4只需要一副模具，模具结构复杂，加工难度大。冲压后成品留在模具上，在清理模具上的物料时会影响冲压速度，操作不方便。 方案3也只需要一副模具，生产效率高，操作方便，工件精度也能满足要求。 通过对上述4种方案的分析比较，该件的冲压生产采用方案三为佳。 模具类型的选择 由冲压工艺分析可知，采用连续冲压，所以模具类型为连续模。
