作品包括:

Word设计说明书1份

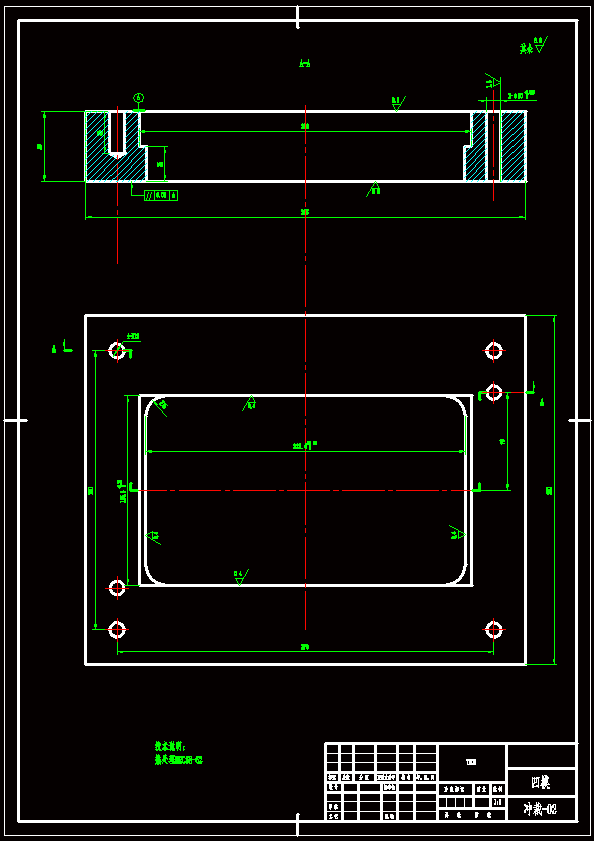

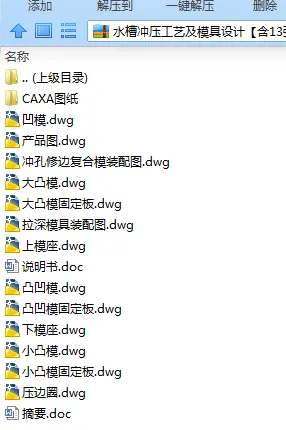

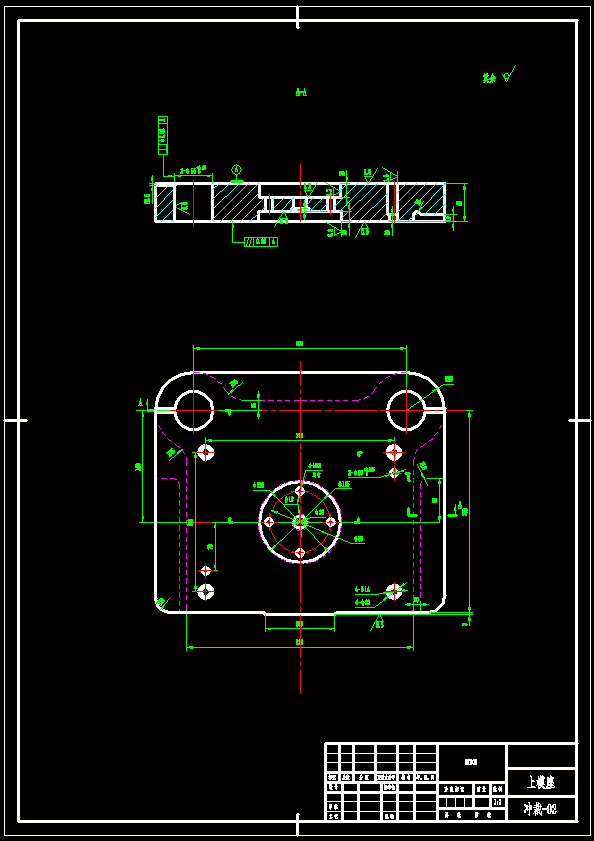

CAD版本图纸，共13张

摘要

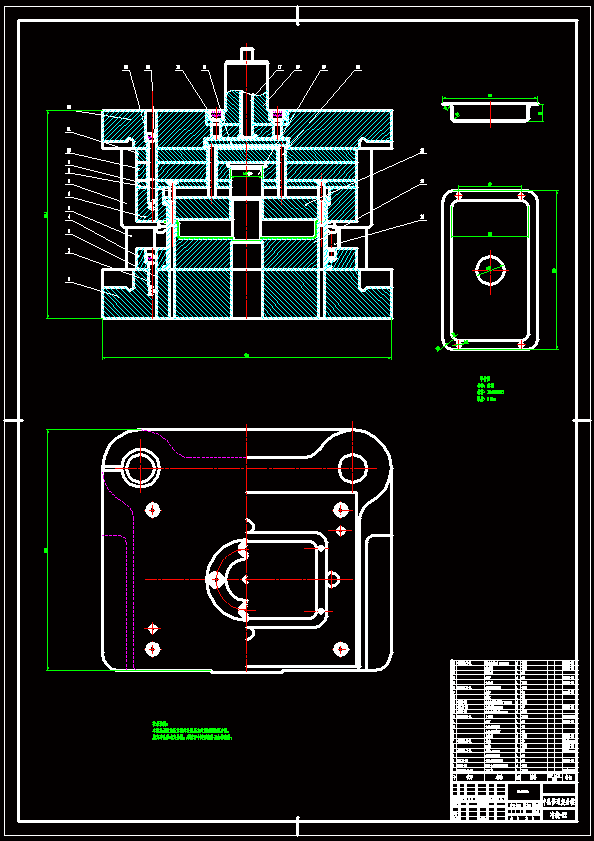

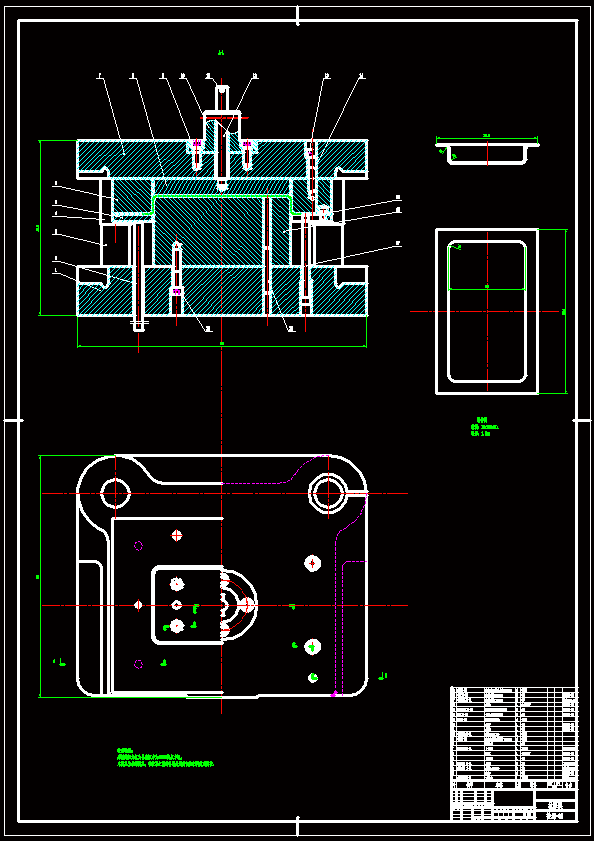

水槽冲压工艺及模具设计【含13张CAD图纸】文分析了水槽成形工艺，介绍了模具结构及设计过程。按照模具设计的一般步骤和要求，先分析了冲压件的形状特点、尺寸大小、精度要求、材料力学性能，并结合模具制造条件、生产批量等因素，分析了零件的冲压工艺性，根据分析初步拟定几套工艺方案。在综合比较几套工艺方案后，确定了冲压零件的工艺方案：先剪切，然后拉深，最后修边冲孔。在此基础上确定了冲压件的排样方式，并计算材料利用率。计算拉深力和冲裁力后，选择了压力机的型号和规格。最后，对模具上非标准件进行设计，对标准件进行选取。 本次设计的模具由拉深模和冲孔切边复合模组成。两套模具都采用了打杆顶块顶出、开式压力机、后侧导柱模架。拉深模采用了压边；冲孔切边复合模还用了废料刀来切掉废料。经过精确计算，可以证明在普通压力机上完全可以实现此类薄料零件的成形。
