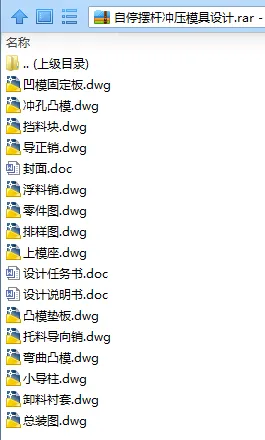

作品包括:

Word设计说明书1份

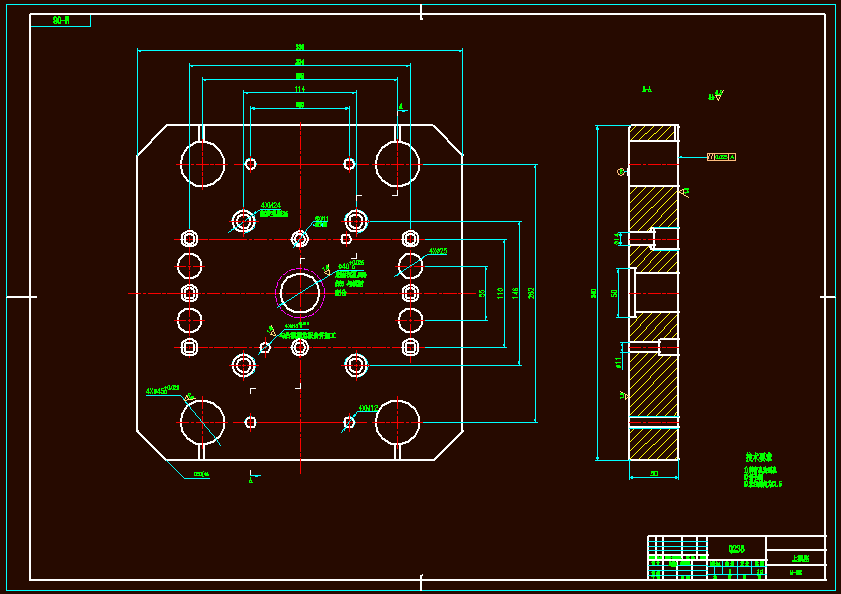

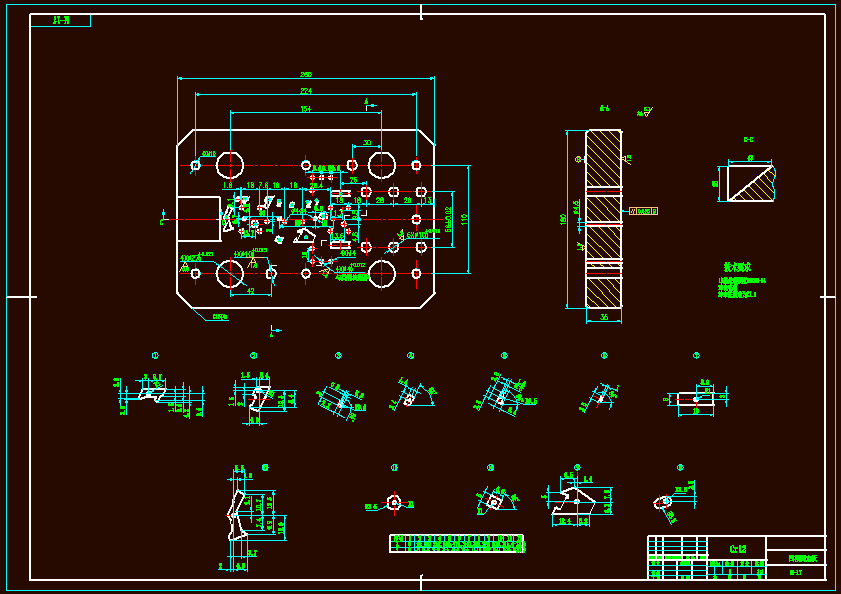

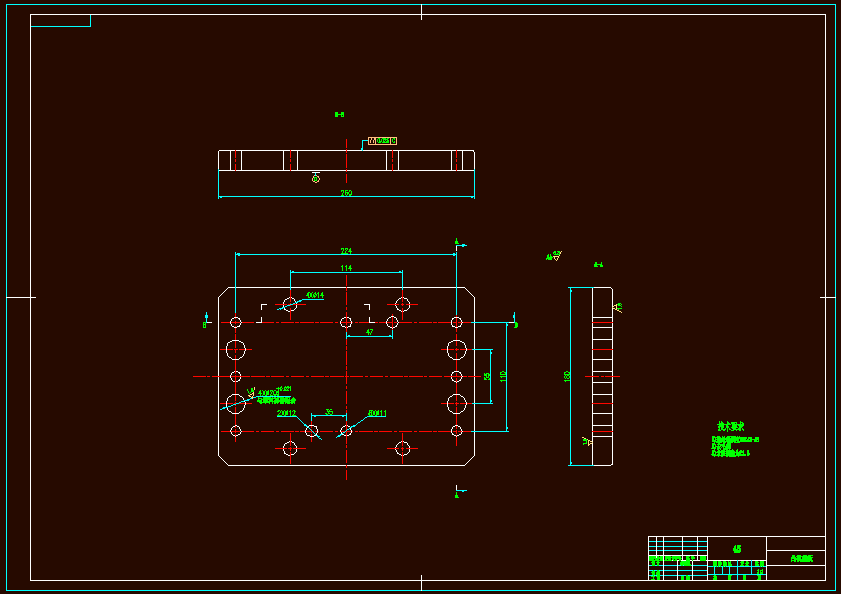

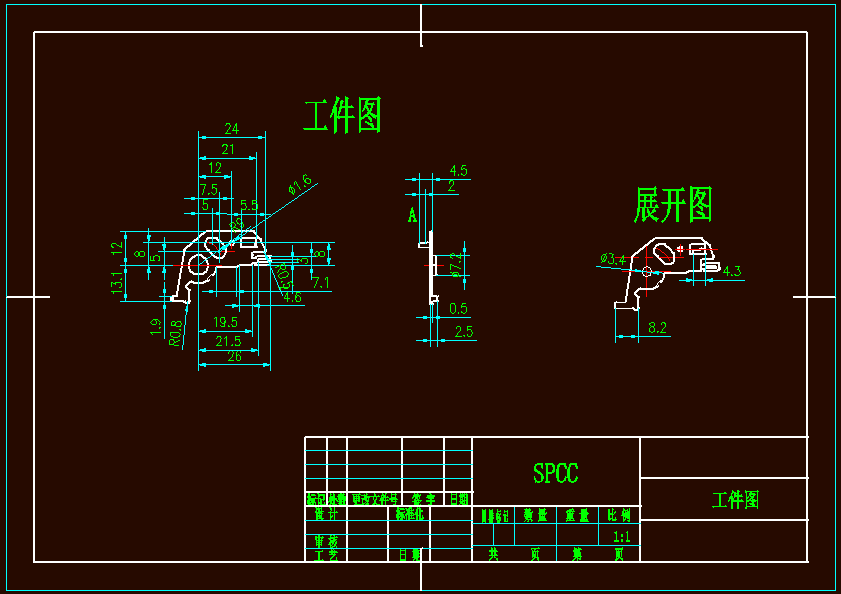

CAD版本图纸，共14张

摘要

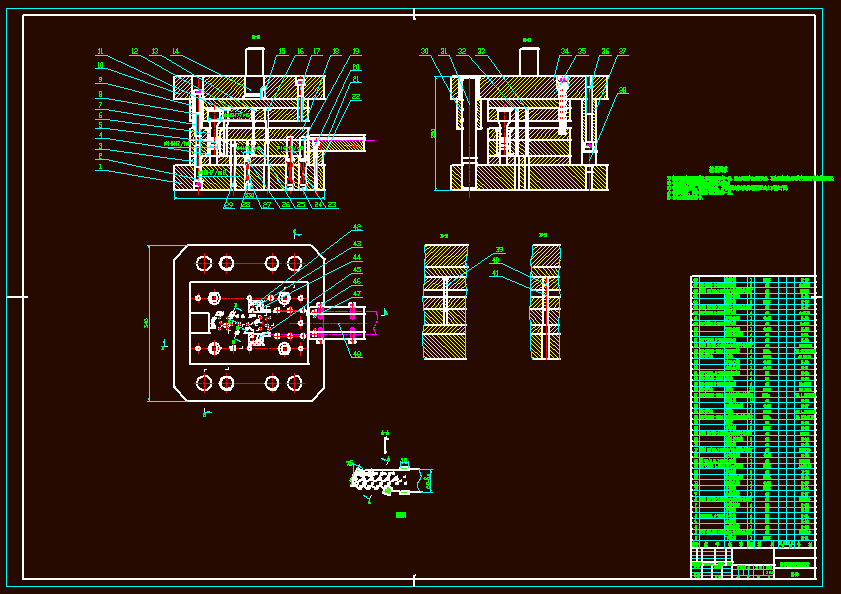

自停摆杆冲压模具设计随着中国工业不断地发展，模具行业也显得越来越重要。本文针对自停摆板件的冲裁工艺性和弯曲工艺性，分析比较了成形过程的三种不同冲压工艺（单工序、复合工序和连续工序），确定用了一种利用定距侧刃初定位，导正钉精定位，导料浮料销导料，连续进行零件轮廓冲切、弯曲、翻边等7个工步，最终将成品切离坯料的多工位级进模具的设计。介绍了自停摆板冷冲压成形过程，经过对支架的批量生产、零件质量、零件结构以及使用要求的分析、研究，按照不降低使用性能为前提，将其确定为冲压件，用冲压方法完成零件的加工，且简要分析了坯料形状、尺寸，排样、裁板方案，冲压工序性质、数目和顺序的确定，进行了工艺力、压力中心、模具工作部分尺寸及公差的计算，并设计出模具。还具体分析了模具的主要零部件（如冲孔凸模、翻边凸模、卸料装置、弯曲凸模、垫板、凸模固定板等）的设计与制造，冲压设备的选用，凸凹模间隙调整和编制一个重要零件的加工工艺过程。列出了模具所需零件的详细清单，并给出了合理的装配图。
