作品包括:

Word设计说明书1份

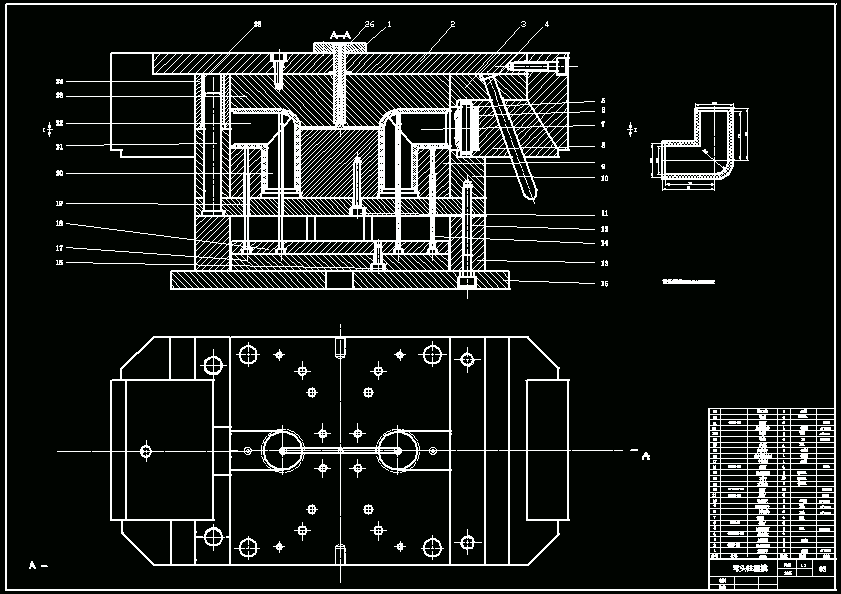

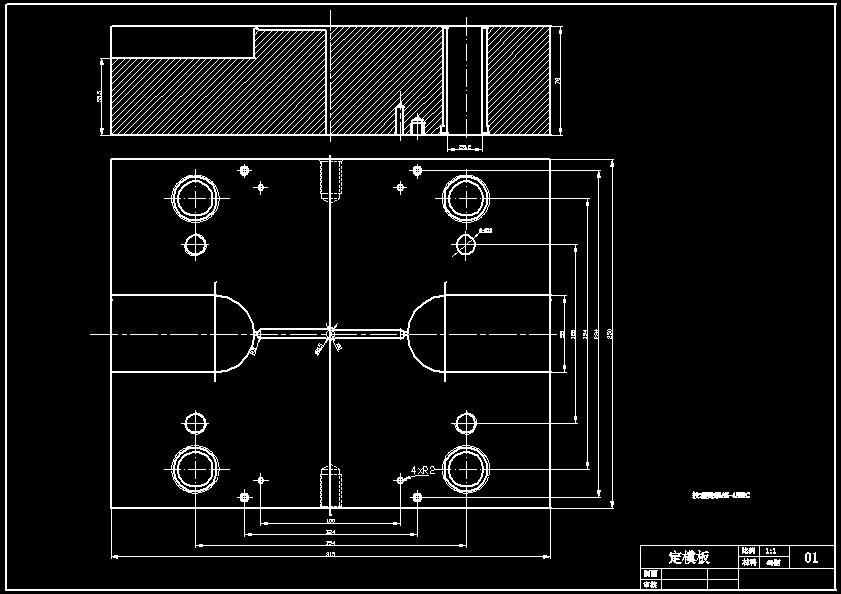

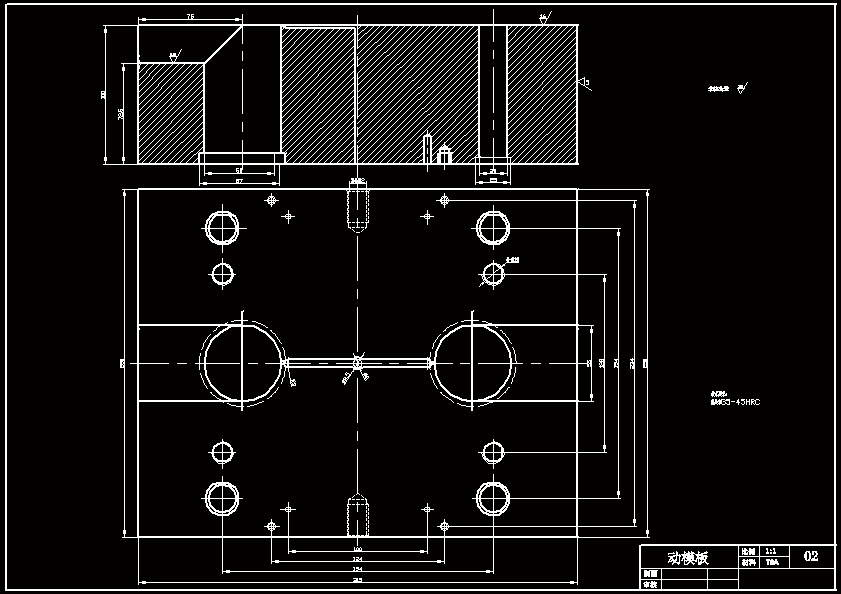

CAD版本图纸，共4张

摘要

弯头塑料模设计 本套模具采用侧浇口，设计时考虑选择从塑件的表面进料，而且在模具结构上采取镶拼型腔﹑型心，有利于填充﹑排气，故采用截面为矩形的侧浇口；根据计算，因为模具每分钟所需的冷却水体积流量很小，故可不设冷却系统，依靠空冷的方式即可。 本塑件为侧向抽芯注塑模，由于侧孔比较大，增大的抽芯难度，所以增大了模具的重量。由于抽芯较困难，采用推管抽芯。从控制制件尺寸精度出发，对弯头注塑模的各主要尺寸进行了理论计算，以确定各工作零件的尺寸，从模具设计到零部件的加工工艺以及装配工艺等进行详细的阐述。
