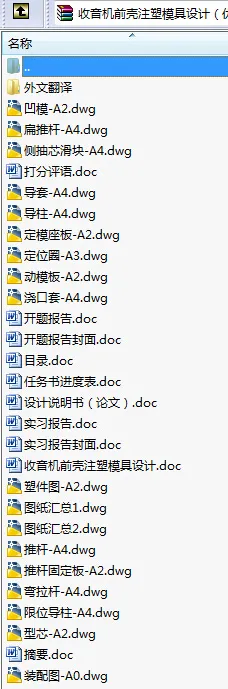

作品包括:

Word设计说明书1份

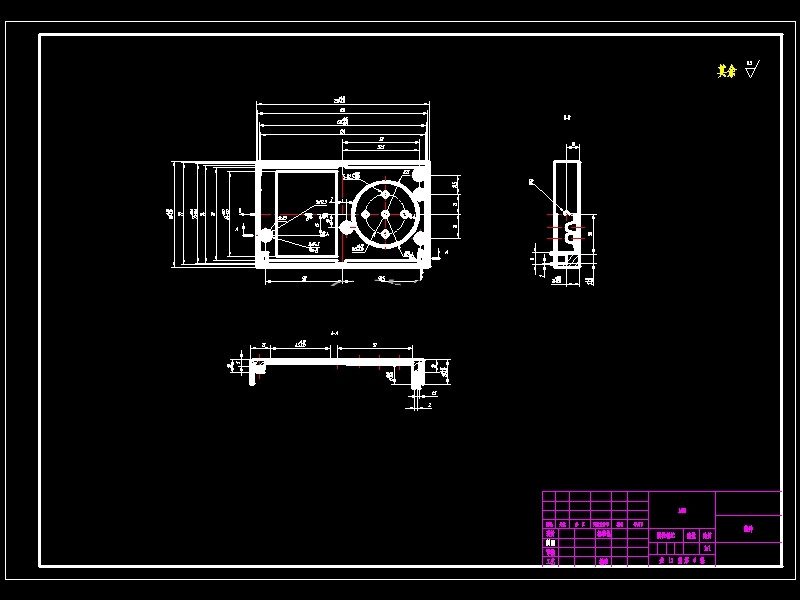

CAD版本图纸，共16张

摘要

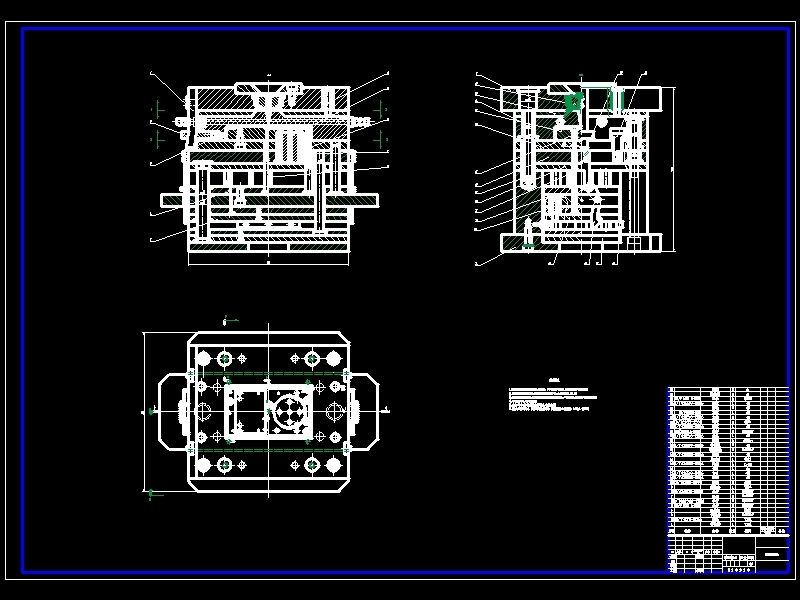

本说明书详细介绍了收音机前壳的注射模设计过程。包括了塑件结构的分析和材料的选择、拟定模具结构形式、注塑机型号的选择、浇注系统的形式和浇口的设计、成型零件的设计、模架的确定和标准件的选用、合模导向机构的确定、脱模推出机构的确定、侧向抽芯机构的设计、排气系统的设计、模具温度调节系统的设计、典型零件制造工艺、模具材料的选用等。该塑件一侧有一个圆形的通孔，故采用弯拉杆侧抽芯的结构；对于收音机前盖的多个通孔，采用了组合型腔，在凸模上嵌入多个圆柱型芯，一次性获得所需要结构，并且能顺利脱模，避免多开发一套模具或者改变产品结构设计。设计前对塑件进行了细致的分析和研究，保证了图纸的绘制质量和计算的准确性, 再利用AutoCAD画出整个模具的装配图。
