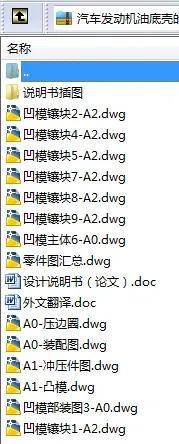

作品包括:

Word设计说明书1份，共60页，约19000字

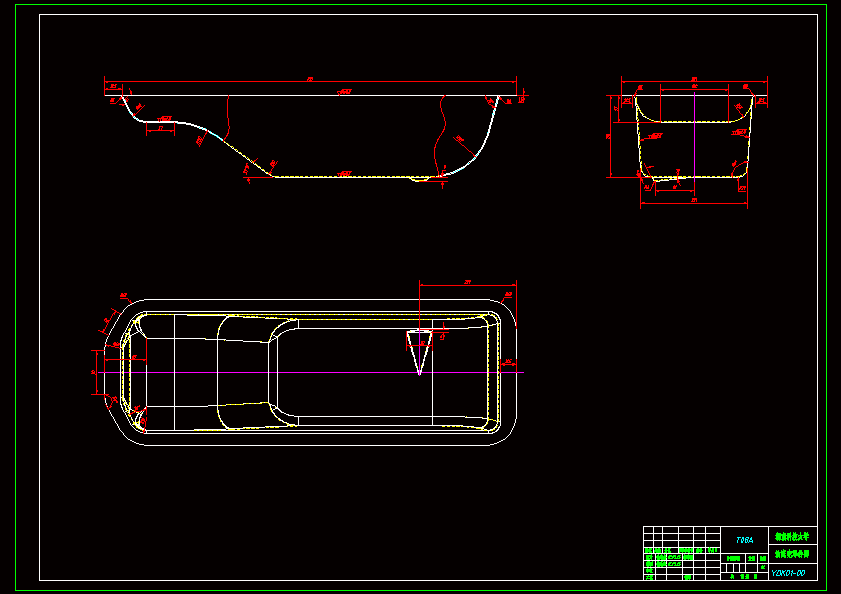

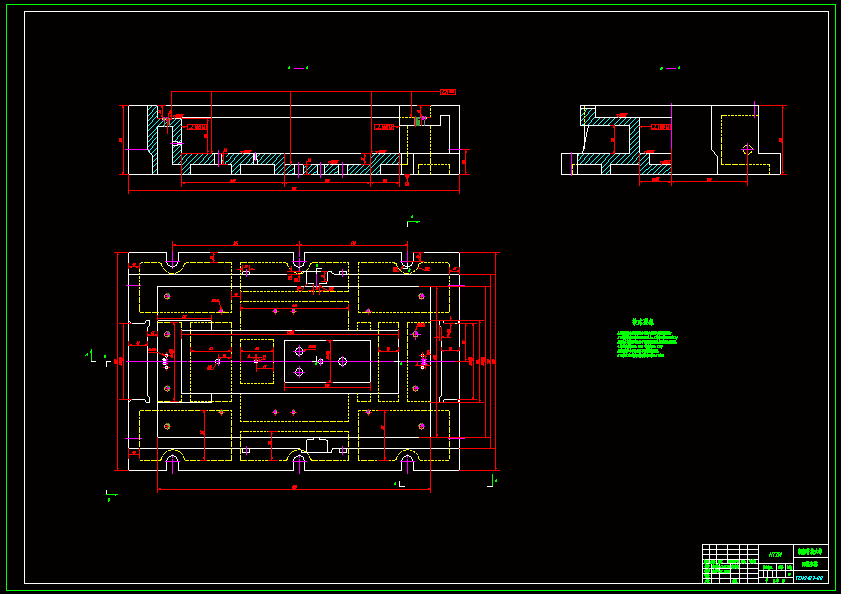

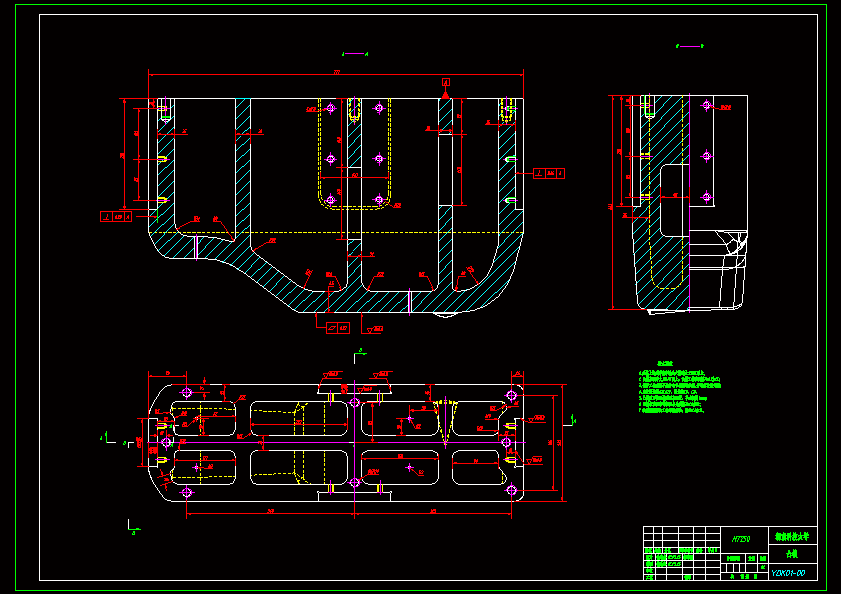

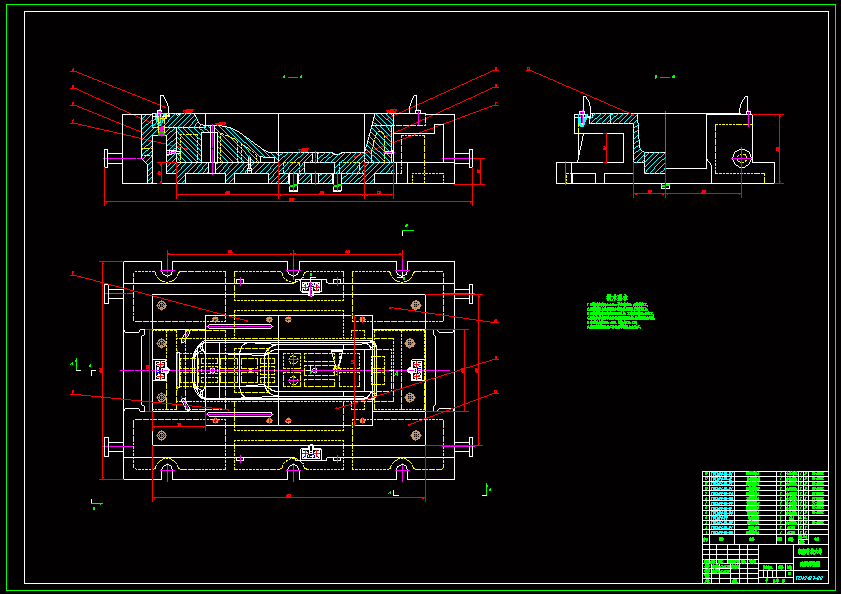

CAD版本图纸，共13张

摘要

本说明书详细地介绍了汽车发动机油底壳的拉延模设计。汽车发动机油底壳是汽车拉延件的一部分，与一般的冲压件相比，具有材料薄、形状复杂、结构尺寸大和表面质量要求高、硬度强度要求大等特点。需要经过多道工序如拉延、修边等才能完成。在整个生产过程中，拉延成型是最关键的，也是最难的一道工序，而决定拉延成败和工件质量的是拉延成型的模具。对于这种复杂的拉延件，单凭经验是很难预先估计的，使得模具的准确定难以保证，要等到试模时才能发现问题，从而使生产周期加长，效率降低。利用成形过程模拟技术，可以及早的发现问题，改进模具设计。Autoform是利用有限元法对金属冲压全过程进行模拟分析，在整个产品开发设计及模具开发过程中起到主导作用。从而大大缩短了模具调试周期，降低制模成本。本文中利用Pro/E三维造型进行三维零件结构设计，用该软件对汽车发动机油底壳的拉延成型进行有限元分析，确定合理的拉延成型工艺，最后利用UG制造功能对模具进行模拟加工。 关键字：汽车发动机油底壳； 拉延模； 三维造型； 有限元分析； CAM
