作品包括

Word设计说明书1份，共38页，约14000字

中期报告一份

开题报告一份

外文翻译一份

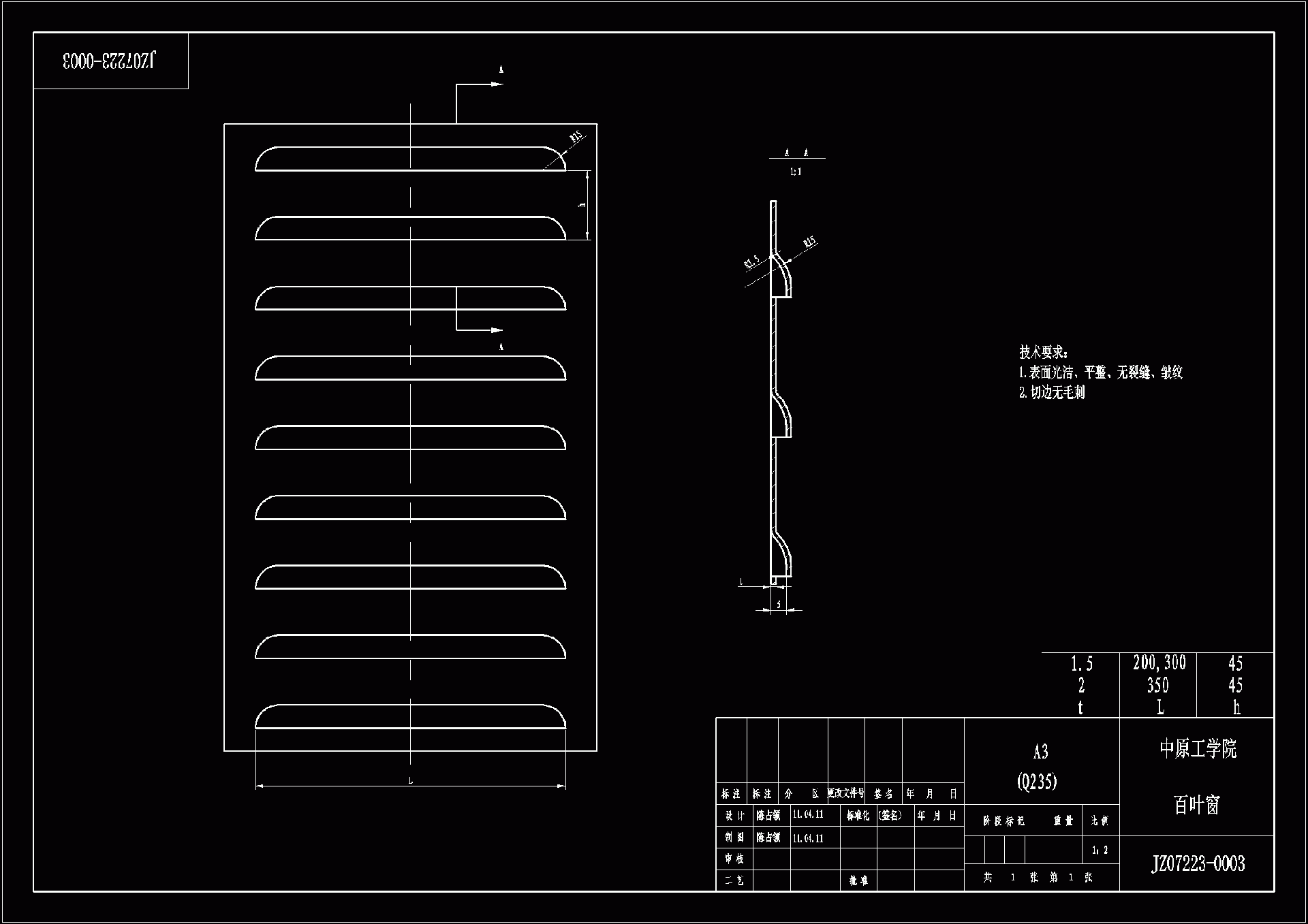

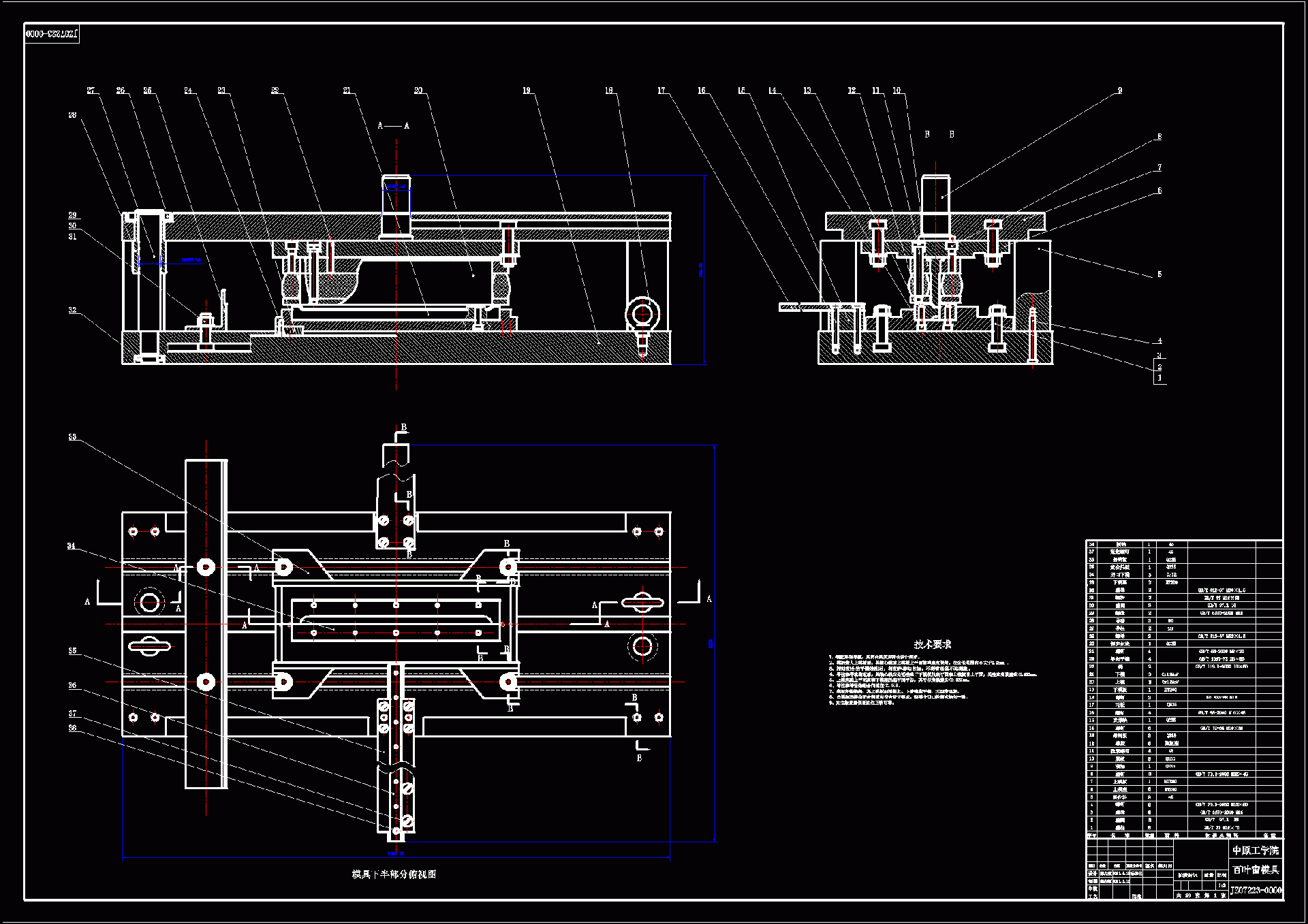

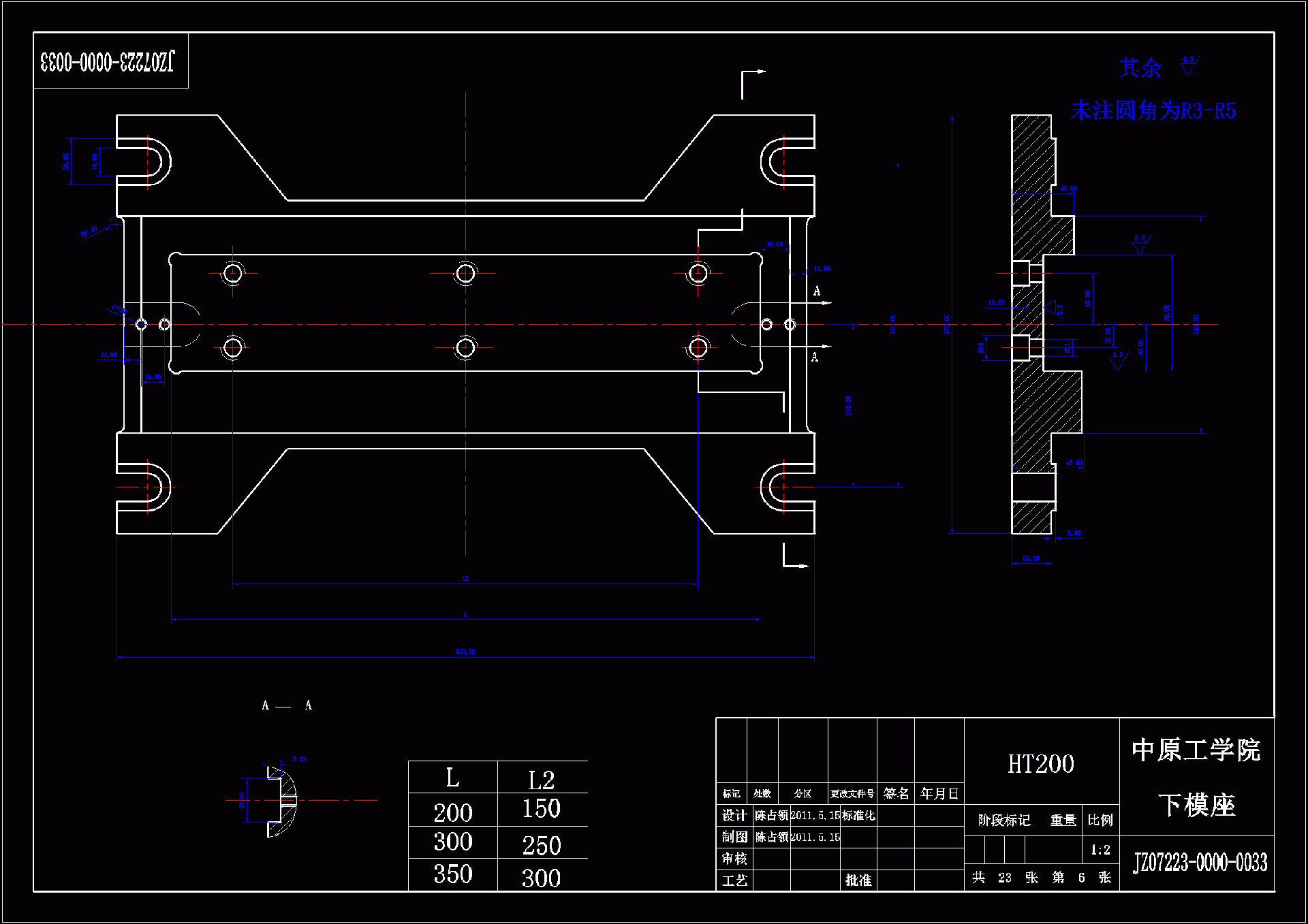

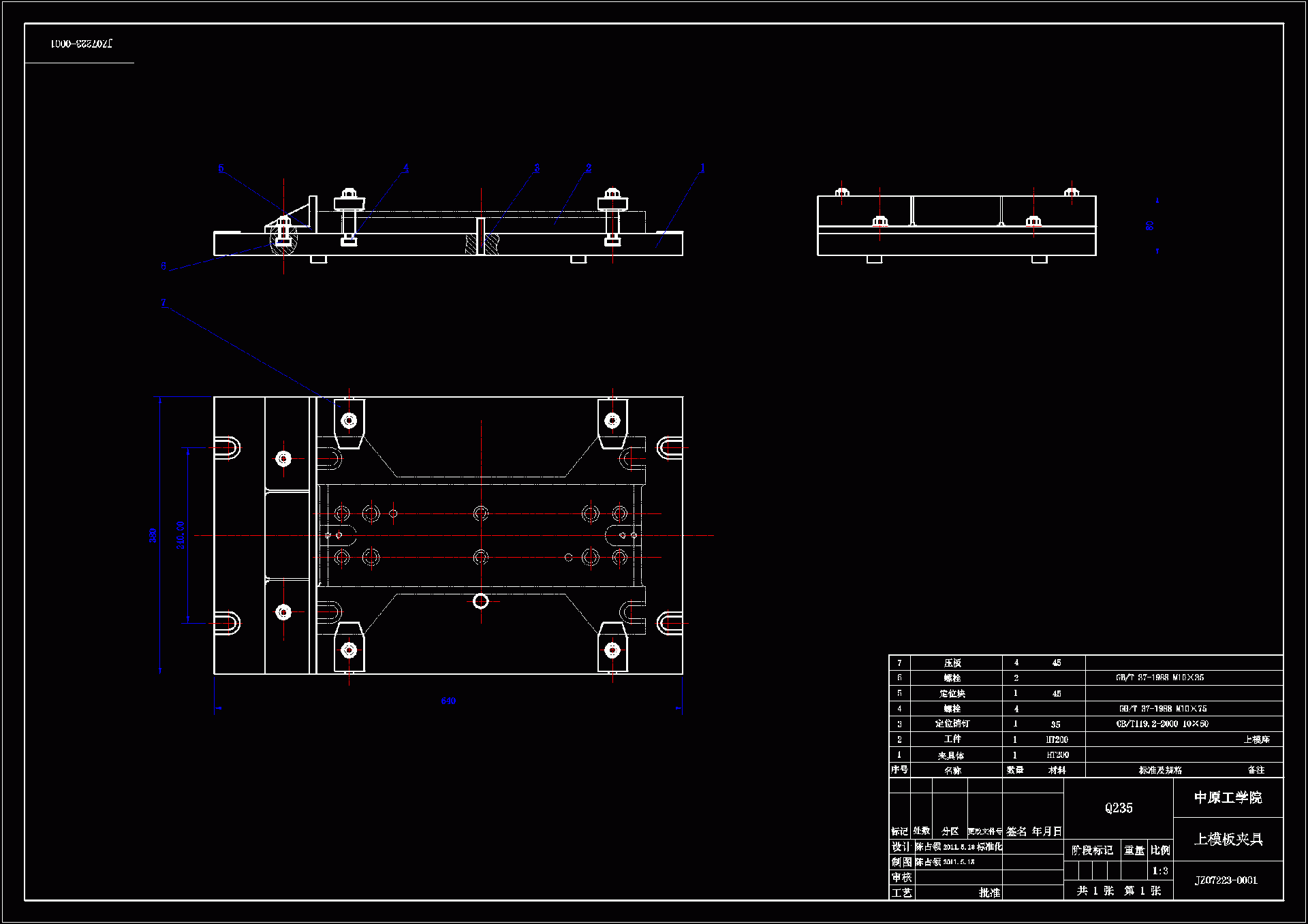

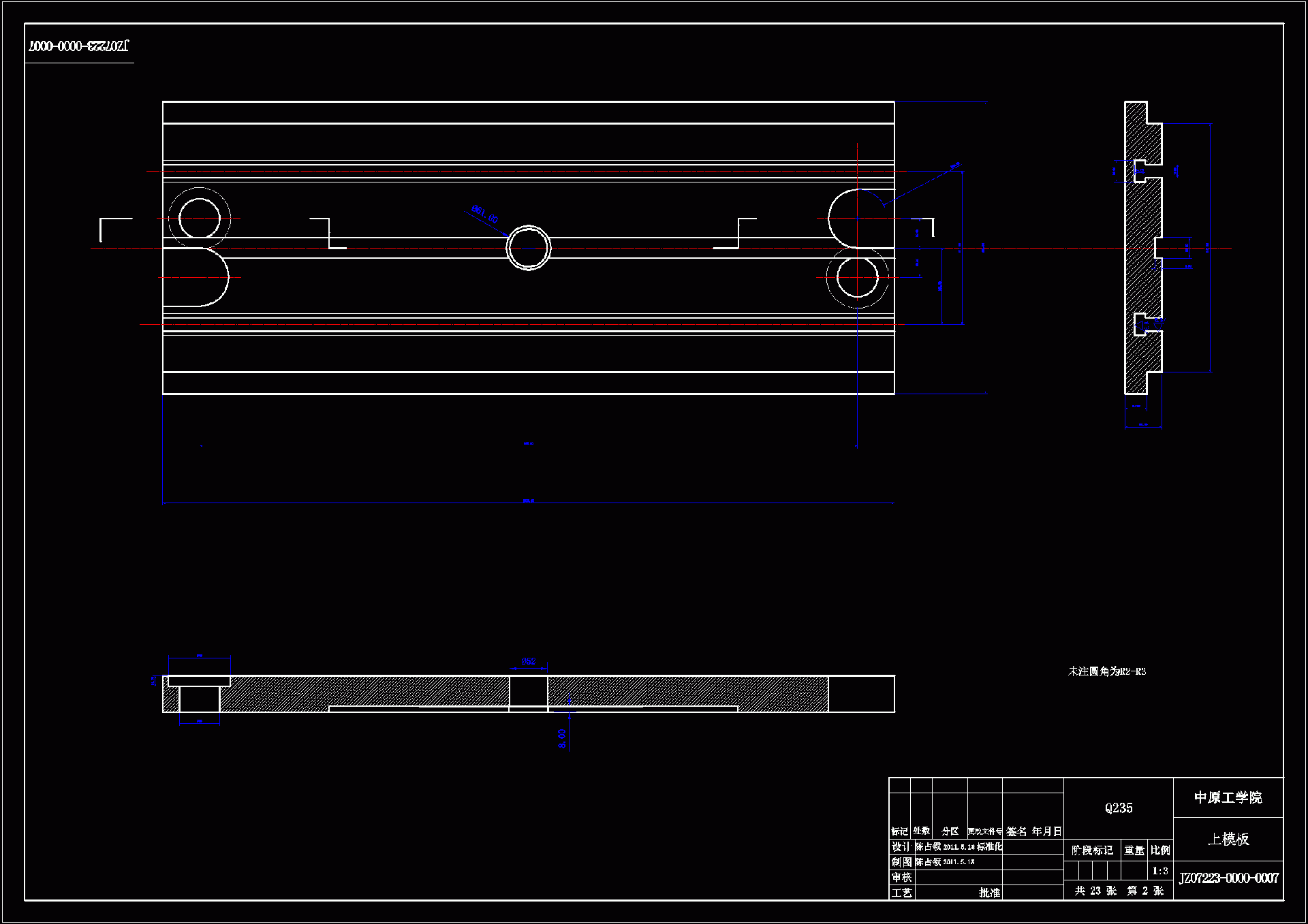

CAD版本图纸，共25张

摘要

本文的课题是百叶窗类零件的工艺分析和模具设计，对此进行一套冷冲压模模的设计。经过查阅资料，首先要对零件进行工艺分析，经过工艺分析和对比，采用冲裁成形复合模。文中首先简要叙述了选题的目的、意义、冲压件国内外现状和模具市场发展状况，接着是对冲压件的工艺分析，完成了工艺方案的确定。再进行冲裁工艺力的计算和冲裁模工作部分的设计计算，对选择冲压设备提供依据。最后是对主要零部件的设计和标准件的选择，为本次设计模具装配图的绘制和模具的成形提供依据。并为主关件设计夹具和分析上模板的数控加工工艺。在CAXA中其轮廓平面图，对加工参数进行适当设置后生成加工轨迹，生成数控加工程序，人工修改后合成数控机床的可执行程序。

关键词：百叶窗，冷冲压，冲裁成形，复合模具，夹具，数控程序

目录

引   言 - 3 -

1  绪  论 - 4 -

1.1冲压模具的发展现状 - 4 -

1.2 未来冲压模具制造技术发展方向 - 5 -

2  冲压工艺 - 6 -

2.1 冲压零件图 - 6 -

2.2 工件的工艺分析 - 7 -

2.2.1冲压件的形状及尺寸 - 7 -

2.2.2冲压件的精度 - 7 -

2.2.3设计应注意的问题 - 7 -

2.3 工艺方案的确定 - 7 -

2.4工艺流程图 - 9 -

2.5整体模具方案 - 9 -

2.5.1 方案一 - 9 -

2.5.2 方案二 - 10 -

3  计算部分 - 11 -

3.1排样图的设计及材料利用率计算 - 11 -

3.2 冲裁压力的计算 - 12 -

3.2.1 材料参数 - 12 -

3.2.2 冲裁力的计算 - 12 -

3.3 压力机的选择 - 13 -

3.4 确定模具压力中心 - 14 -

3.5冲裁间隙的确定 - 14 -

4  凸、凹模尺寸确定和结构设计 - 15 -

4.1 凸、凹模尺寸确定 - 15 -

4.2凸凹模及结构设计 - 16 -

5  其他零件的设计 - 18 -

5.1 模架的设计 - 18 -

5.2卸料装置设计 - 20 -

5.3 其他装置的设计 - 21 -

5.4 模具的工作过程 - 23 -

6  上模板的数控加工 - 23 -

6.1 上模板加工工艺分析 - 24 -

6.2 编制数控代码 - 24 -

7  经济性分析 - 24 -

8  结  论 - 25 -

参考文献 - 27 -

致   谢 - 28 -

附     录 - 29 -
