作品包括:

Word设计说明书1份，共44页，约17000字

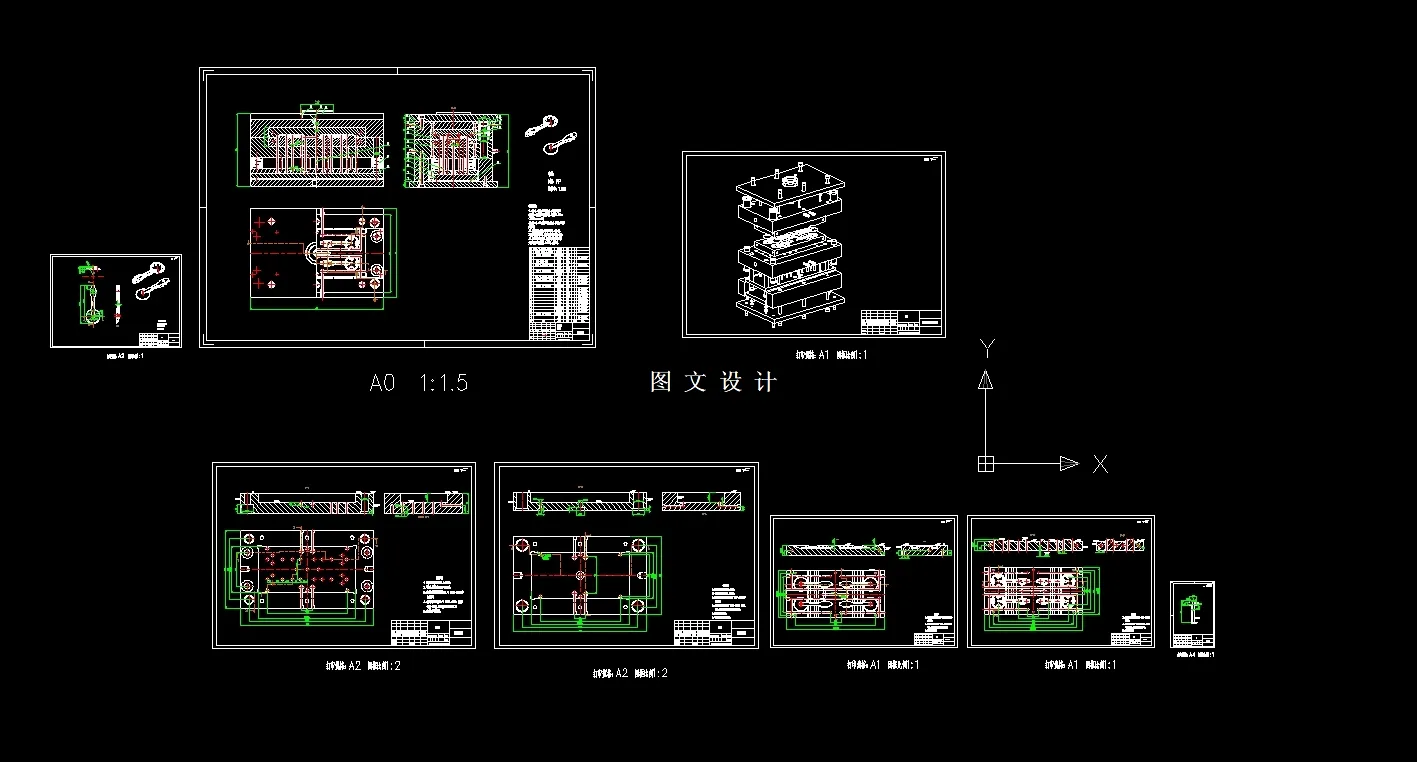

CAD版本图纸，共7张

UG三维图一份

摘要

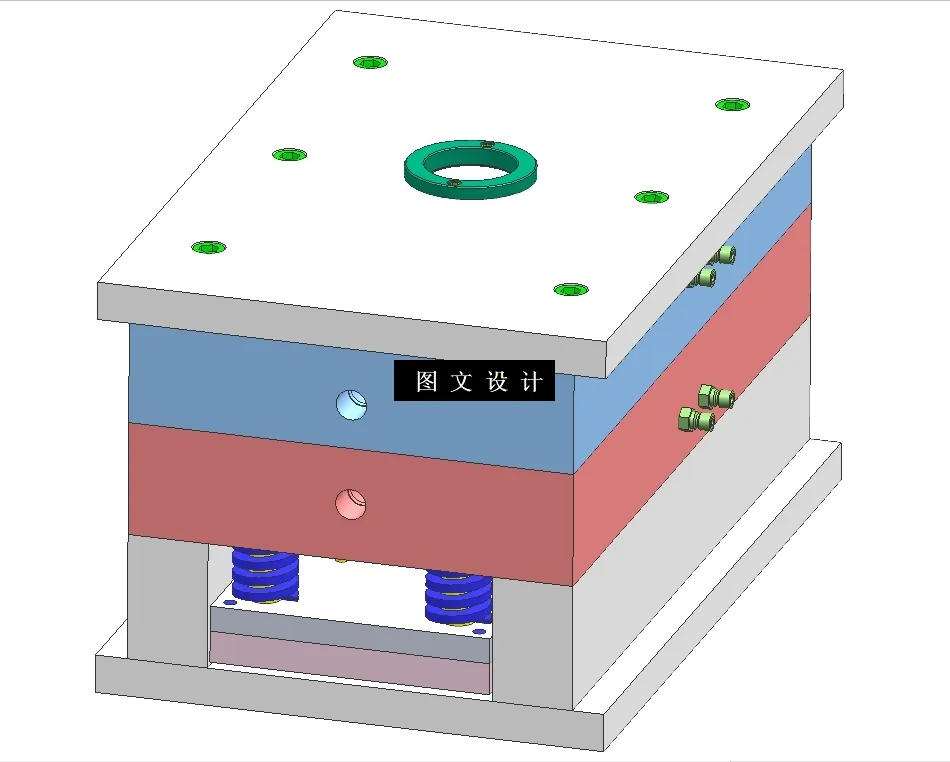

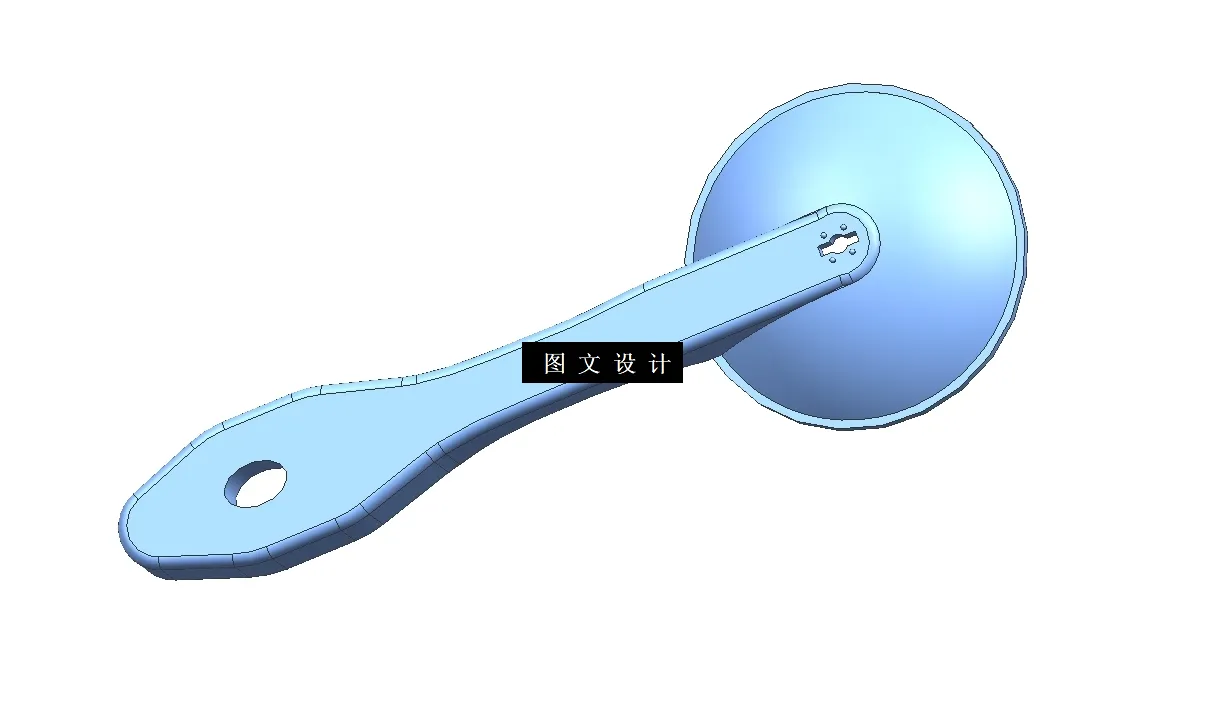

此设计为手柄注塑模具设计（17167），采用一模四腔，侧浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图6张+二维、三维爆炸图+设计报告文档( 文档约1.7W字 44页)。手柄模具均使用一模四腔，在保证生产效率的情况下也确保生产质量。由于手柄形状均为长方形，因此两个模具都使用侧浇口。考虑到手柄外表要求以及加工方便，手柄模具采用推件板推出机构，而手柄模具采用推杆推出装置。模具为单分型面注射模具。
