作品包括

Word版说明书1份，共50页，约16000字

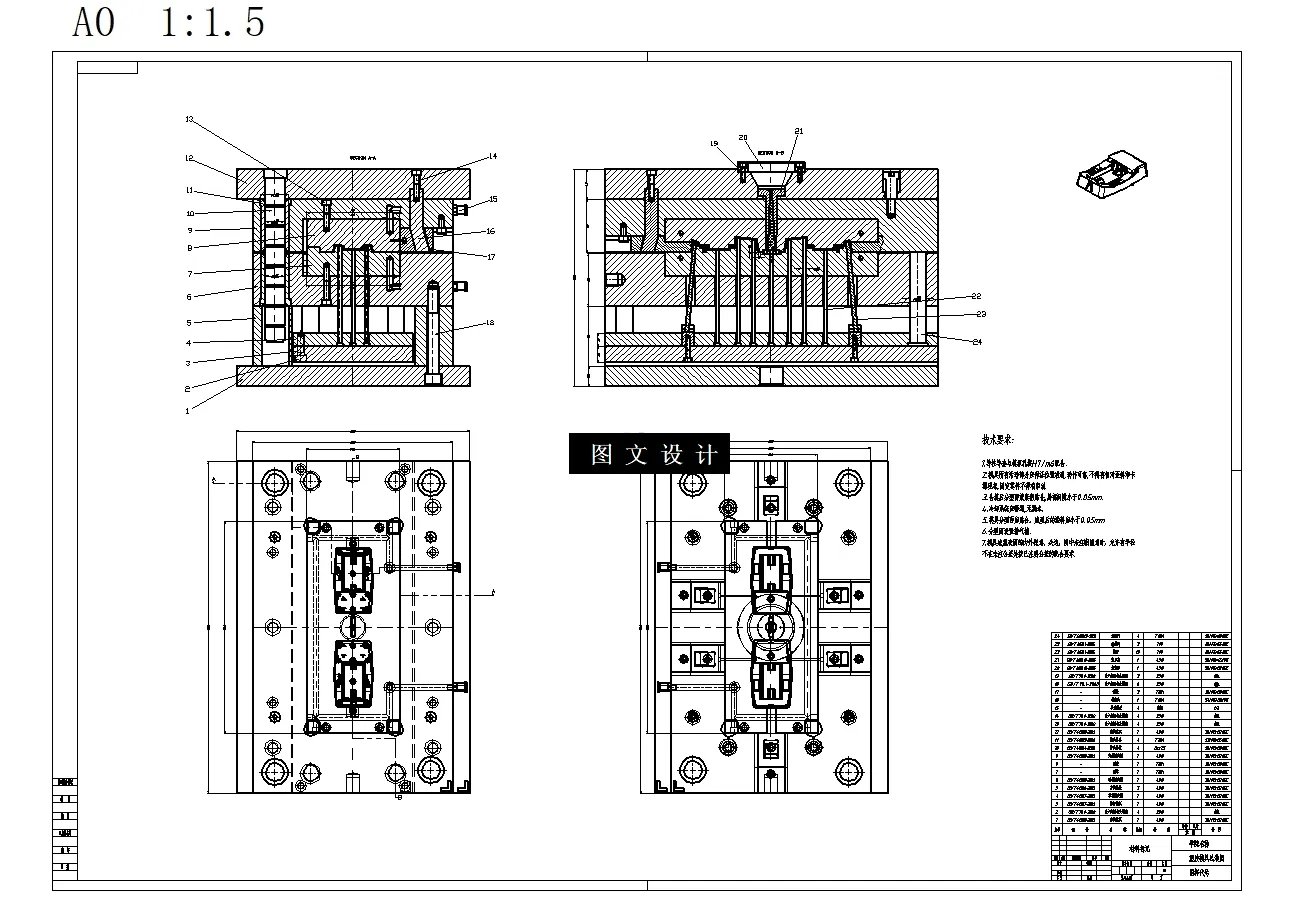

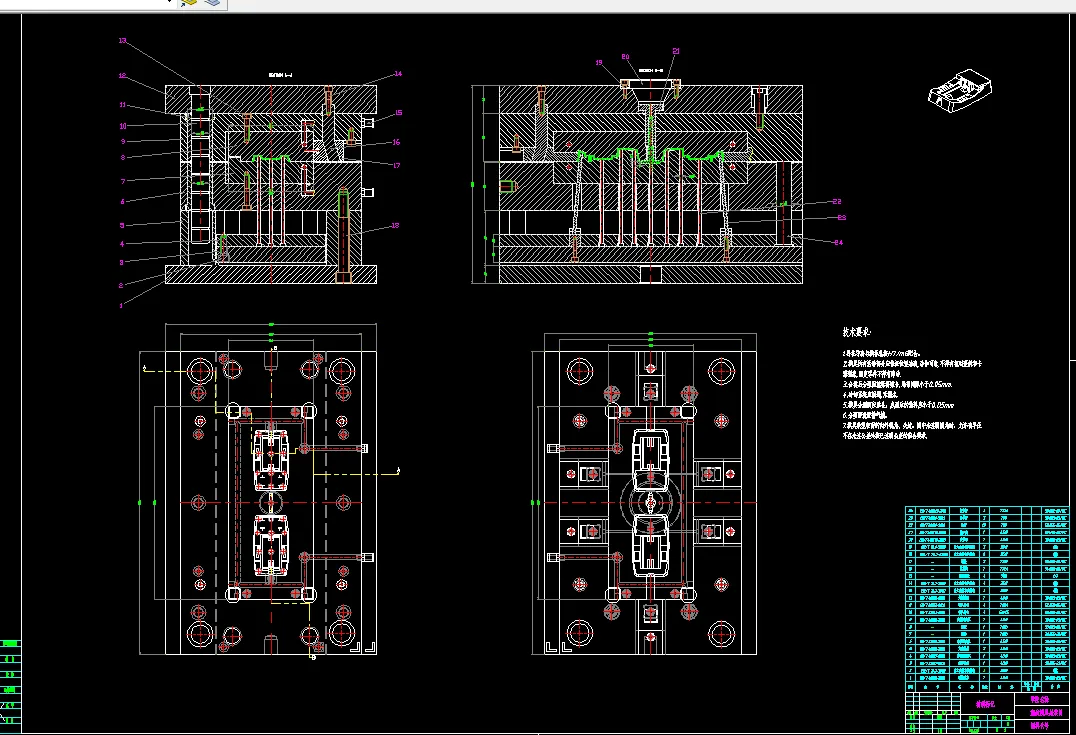

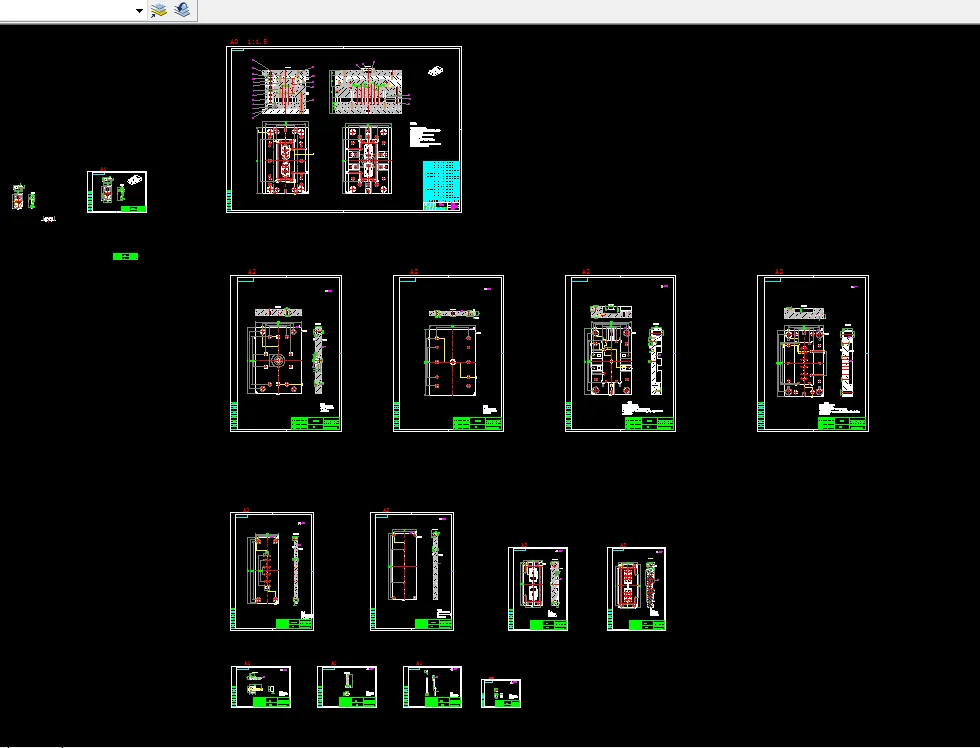

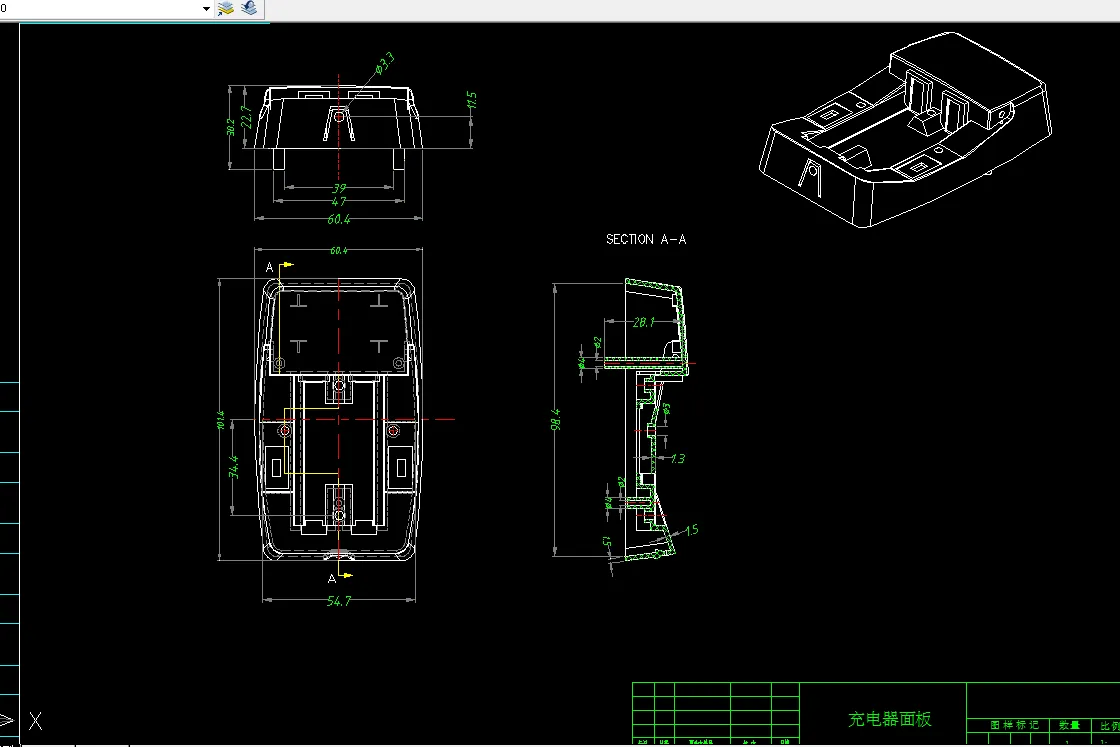

CAD版本图纸，共14张

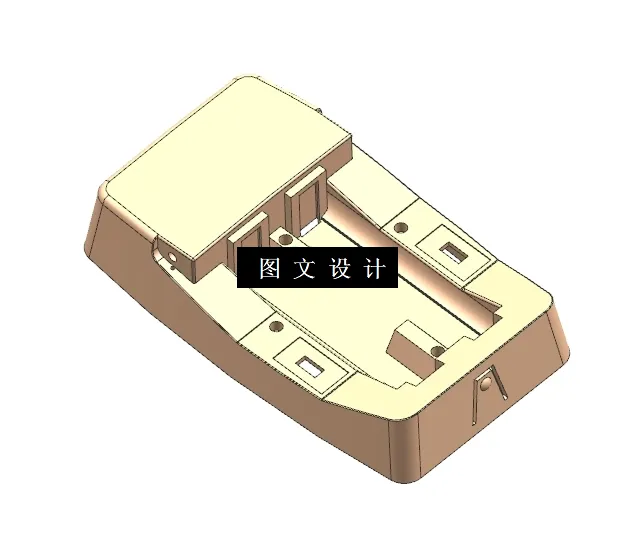

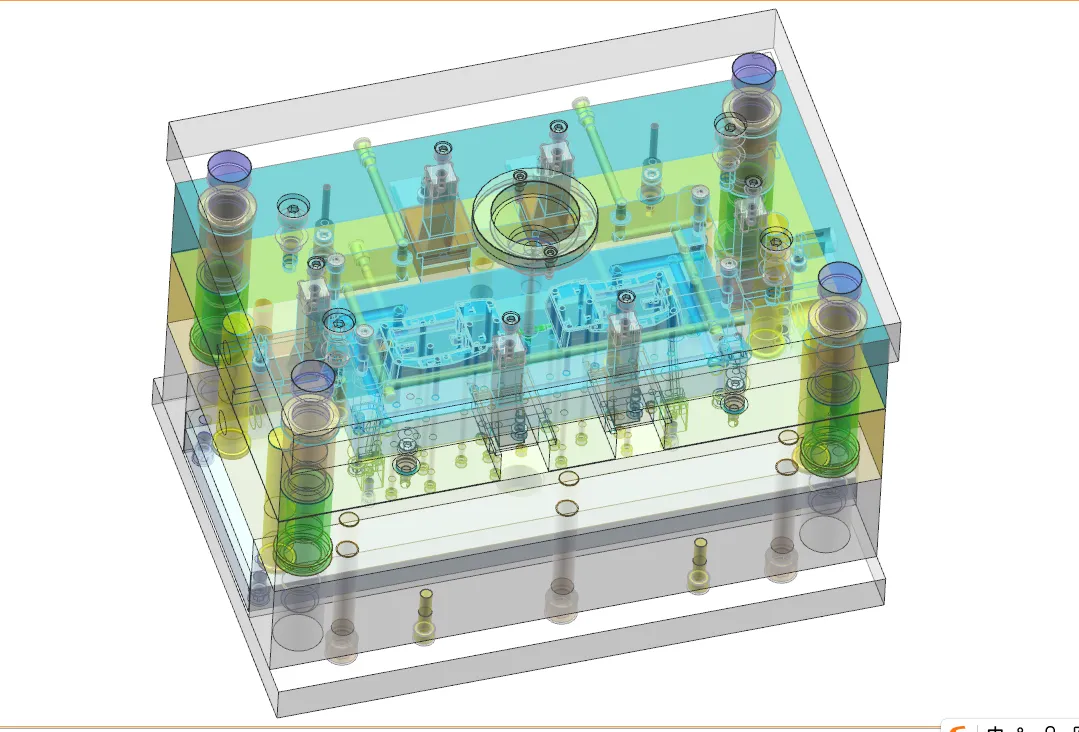

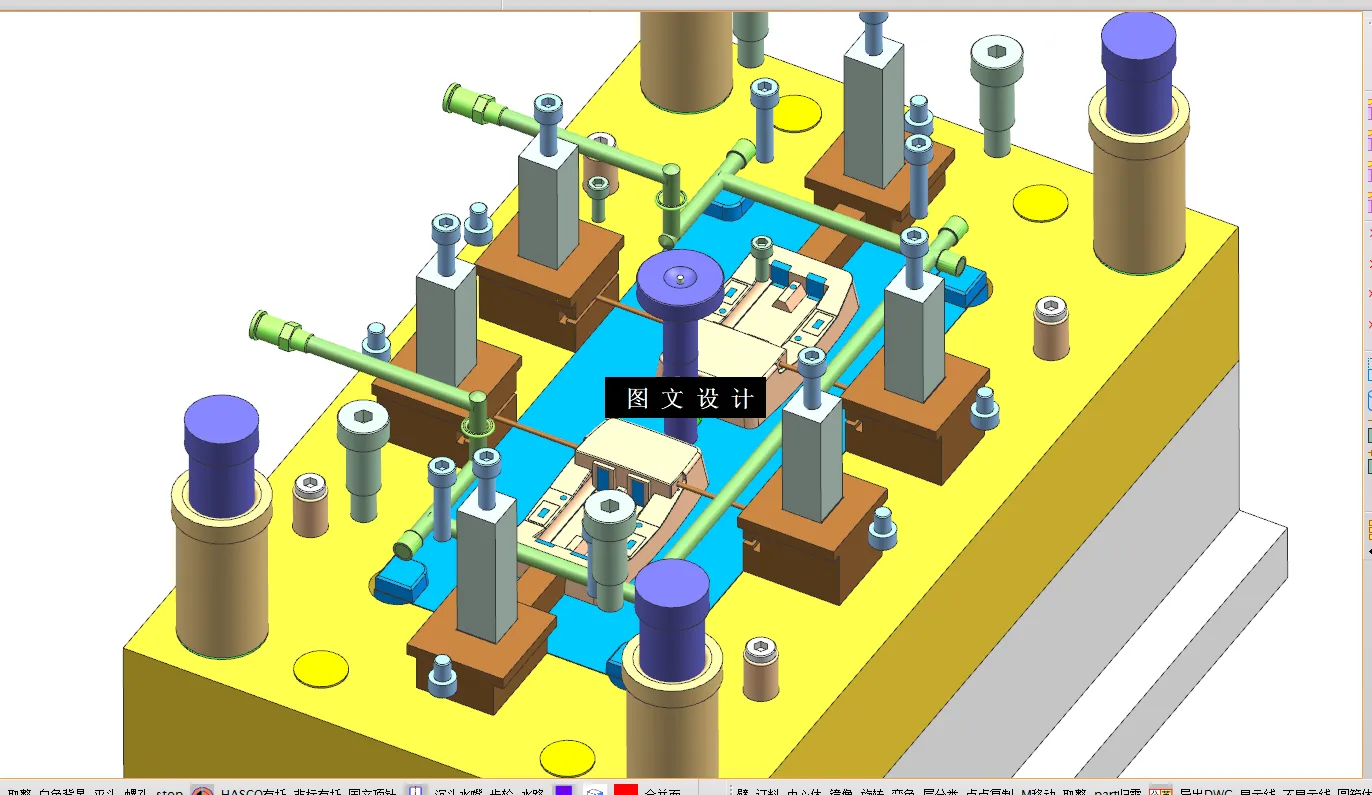

UG三维图一份

模流分析一份

摘 要

这次毕业设计的课题对一个塑件制品，是根据任务书所给的任务，再通过自己选择研究对像来进行设计，名称为充电器面板，使用计算机三维软件UG、CAD等对塑件进行了建模设计。在建模绘画完成的基础后再进行对它成型的注塑模具进行建模绘制设计。并绘画了模的装配图还有成型零件及主要的零件图、包括模架还有零件等图纸。在对模具进行设计时，针对零件的结构和要求，通过对比分析对应的模具结构及各方面的方案后，本文最终决定选用了一模二腔的型腔分布，因为零件侧面有孔所以使用了侧抽芯机构的侧向脱模方式。本次设计的注塑模具有着结构简单，生产工作稳定不容易故障，模具的结构紧凑、容易维修、精度高、寿命长等多种优点。除此之外还对模具的分型面、浇注系统、脱模机构、冷却方式等一系统进行了比较详细的设计与解释。

在绘图方面，我们UG、CAD等软件对塑件及模具进行建模设计，并对塑件的各机构及模架进行了设计绘画，并绘制转化二维装配图及主要的零件图。然后对模具的各种重要的参数进行了一系统的设计与校核，从而完成整个设计。在模设计中合理地使用计算机辅助设计三维软件能在模具设计中很好发现不合理和干涉的地方和错误等情况。

关键词: 充电器面板面板；注塑模具；模具设计；塑料成型。

目  录

第1章 绪论 1

1.1 注射模具的简述 1

1.2注塑模具的国内外趋势 2

1.3 选题背景和意义 2

第2章 塑件成型工艺分析 3

2.1分析塑件的结构 3

2.2塑胶制品的结构分析及要求分析 4

2.2.1制品结构的分析 4

2.2.2零件尺寸精度分析 4

2.2.3表面质量分析 4

2.3零件的体积与质量计算 5

第3章  注塑模具的设计 7

3.1注塑模具分型面的选择与设计 7

3.1.1分型面形式的确定 7

3.1.2分型面选择的规则 7

3.1.3模具分型面的设计与选择 8

3.1.4 模具三维分模设计 8

3.2 模具型腔的排列 9

3.3 模具浇注系统设计 9

3.3.1 浇注系统的组成 9

3.3.2  模具主流道设计 10

3.3.3 模具分流道设计 11

3.3.4 浇口的设计 12

3.3.5 冷料穴的和拉料杆的设计 13

第4章 成型零件设计与主要参数校核 14

4.1 注射机注射量校核 14

4.2 注射机锁模力校核 14

4.3 型腔型芯结构设计 15

4.3.1 型腔型芯的概念 15

4.3.2 模型腔的形式 15

4.3 成型零件的尺寸计算与校核 18

4.3.1模具型芯尺寸计算 18

4.3.2模具型腔尺寸计算 19

4.4 模具排气方式设计 19

4.5 注塑模具的脱模机构设计 20

4.5.1推杆的设计 20

4.8抽芯机构类型的选择 21

4.9抽芯机构计算 21

4.9.1抽芯距S的计算 22

4.9.2抽芯力计算 22

4.10定模弯销滑块机构设计 22

4.11 模具调温系统设计 24

第5章  模架选择与相关参数校核 25

5.1 选择模架 25

5.2 模架尺寸主要参数校核 26

5.2.1模架顶出的校核 26

5.2.2安装高度尺寸校核 26

第6章 MOLDFLOW模流分析 28

6.1网格的划分 28

6.2 建立完整分析模块 29

6.3 整体方案设计 30

6.4 填充时间分析 31

6.5 体积收缩率验证 31

6.6 排气系统验证 32

6.7 熔接线 33

6.8锁模力 33

6.9 分析冷却翘曲 34

结 论 36

附  录 37

参考文献 39

致  谢 42
